Systém Quick-Pipe – odklápateľný pre rýchle inštalácie na omietku
Ideálne riešenie pre rýchlu inštaláciu alebo dodatočnú inštaláciu
Systém Quick-Pipe spája výhody káblových kanálov a bežných elektroinštalačných rúrok do jedného inteligentného systému pre inštalácie na omietke.

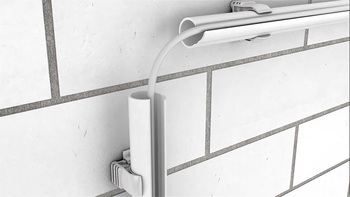

Káble a vedenia sa vložia do odklopených elektroinštalačných rúrok Quick-Pipe ako do otvoreného káblového kanála. Po vložení káblov sa rúrka Quick Pipe v príchytke Quick pootočí, čím sa pevne uzavrie. Taktiež bez problémov je možná i dodatočná inštalácia, pretože rúrku Quick-Pipe je možné otočením znova ľahko otvoriť.
Všetky komponenty systému Quick-Pipe ako sú oblúky 90°, T-kusy a spojky sú dostupné v metrických veľkostiach M16, M20, M25 a M32. Elektroinštalačné rúrky Quick-Pipe je možné objednať samostatne v dĺžke 2 metre – alebo ako praktickú kompletnú súpravu s vhodnými príchytkami Quick.

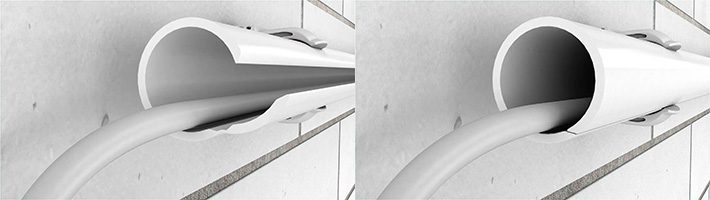

- Po vložení kábla sa elektroinštalačná rúrka Quick-Pipe v príchytke Quick jednoducho otočí, čím sa pevne a bezpečne uzavrie. Taktiež bez problémov je možná i dodatočná inštalácia.
- Pánt rúrky Quick-Pipe je z vysokoelastickej mäkkej zložky: elektroinštalačnú rúrku Quick-Pipe tak môžete otvoriť a zatvoriť koľkokrát len chcete.
- Všetky elektroinštalačné rúrky a tvarovky systému Quick-Pipe sú skúšané podľa STN EN 50085-1.
Delené tvarovky – spoľahlivá ochrana káblov a vedení s krytím IP44
Tvarovky Quick-Pipe pozostávajúce z dvoch polovíc sa jednoducho zacvaknú do seba a rýchlo a bez komplikácií spoja aj bežné elektroinštalačné rúrky. Opätovné otvorenie tvaroviek pre dodatočné inštalácie je taktiež bez problémov možné: zasuňte jednoducho hrot skrutkovača do určeného zárezu, otočte ním a hotovo. Ak sú elektroinštalačné rúrky a tvarovky Quick-Pipe upevnené pomocou príchytiek Quick, poskytuje systém Quick-Pipe stupeň ochrany krytie IP44.

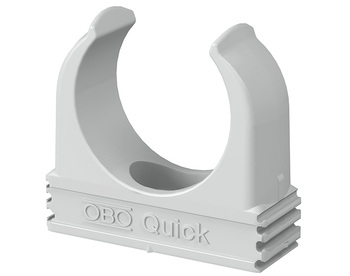

Príchytky Quick sú ideálnym upevňovacím prvkom pre systém Quick-Pipe. Pomocou drážkovaných bokov je možné príchytky Quick bez problémov pospájať a namontovať tak až tri príchytky len pomocou jedinej diery.
Pomocou natĺkacej hmoždinky 910 SD-Q 6 x 40 pre príchytky Quick sa dajú príchytky Quick mimoriadne efektívne a rýchle upevniť. Príchytka sa natlčie spolu s hmoždinkou – časovo náročné skrutkovanie odpadá.
Tieto inovatívne príchytky sú vhodné pre priemery káblov od 15,5 do 63 mm, ako aj pre všetky metrické veľkosti rúrok od M16 do M63. Vysoké hodnoty vytrhávacej sily až 230 N zaručujú bezpečné uchytenie systému na stenách a stropoch.

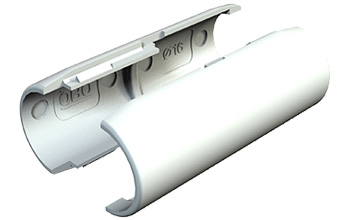

Spojka Quick-Pipe slúži na rýchle a spoľahlivé spojenie dvoch elektroinštalačných rúrok Quick-Pipe.
Vďaka T-kusu Quick-Pipe nie sú problémom ani T-odbočenia: T-kus jednoducho nasuniete na elektroinštalačné rúrky Quick-Pipe, zacvaknete do seba a hotovo.

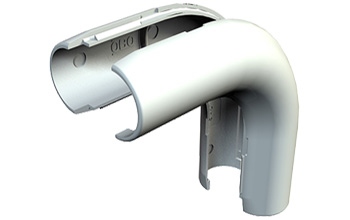

Tvar oblúka Quick-Pipe 90° je ideálne vhodný pre inštalácie na vnútorných a vonkajších rohoch.

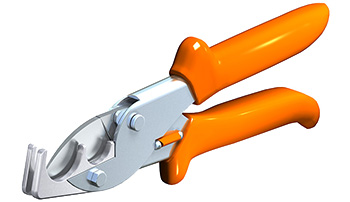

Nožnice Quick-Pipe umožňujú presné a čisté skracovanie elektroinštalačných rúrok Quick-Pipe s priemerom od M16 do M32.
