Kanálový systém do mazaniny EÜK
Systém EÜK od spoločnosti OBO patrí medzi najobľúbenejšie podlahové systémy. Projektanti na celom svete sa spoliehajú na jeho rozmanitosť, spoľahlivosť a flexibilitu. Vďaka spolupráci so spoločnosťou OBO sa mohli zrealizovať mnohé náročné stavebné projekty. Systém EÜK splní všetky požiadavky na stavbe a aj počas neskoršieho používania.
Experti v oblasti podlahových systémov
Kanálový systém do mazaniny od spoločnosti OBO je dodnes najpoužívanejším podlahovým systémom v Európe. Systém bol prvýkrát predstavený v roku 1965 a odvtedy sa neustále prispôsobuje podľa aktuálnych inštalačných postupov. Už päť desaťročí sa projektanti, architekti a stavitelia spoliehajú na overenú technológiu. Najmä pokiaľ ide o vysokúflexibilitu pri napájaní elektrickou energiou z podlahovej časti.
Robustný a všestranný
Či už ide o cementový poter, liaty asfalt, samonivelačný alebo vyhrievaný poter – systém EÜK je vhodný pre všetky druhy mazaniny. Úpravy podlahovej krytiny taktiež nepredstavujú problém. Systém môžete použiť na rôzne podlahové krytiny (kameň, mramor, drevo, textília, plastová krytina...). Zároveň môžete tento systém kombinovať s podlahovými krytinami so suchou, vlhkou alebo mokrou údržbou.
Použitie pre vysoké zaťaženie systému
V závislosti od stavebného projektu ponúka systém riešenia podlahových konštrukcií so zvýšenými požiadavkami na zaťaženie. Systém EÜK je vhodný aj pre vysoké zaťaženie. Zaťažiteľnosť systému EÜK je testovaná podľa normy STN EN 50085-2-2. Úplne uzavretý kanálový systém chráni uložené elektrické káble a počas každodennej práce na stavbe chráni pred dotykom, prachom a nečistotami.

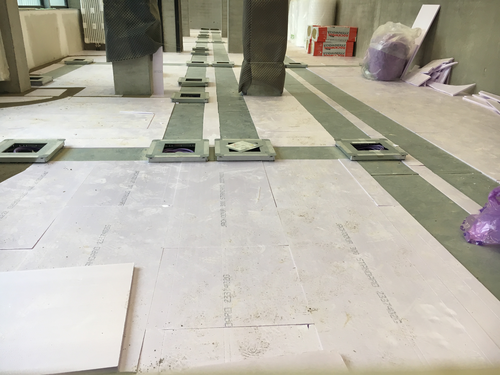

Jednoduchá montáž

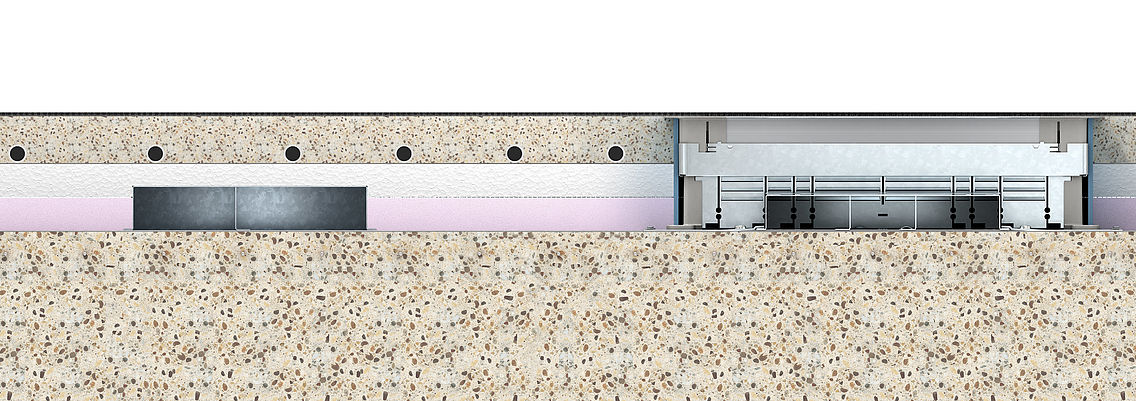

Podlahové kanály a podlahové krabice systému EÜK od spoločnosti OBO sa montujú priamo na surovom betóne. Izolačné vrstvy sa používajú na zníženie tepelných strát a krokového hluku. Tieto izolačné vrstvy pokrývajú celý kanálový systém. Je aj možnosť kombinácie s podlahovým vykurovaním v mazanine. Kanálový systém sa nachádza pod podlahovým kúrením, čím je úplne izolovaný v izolačnej vrstve.
Kvalitný systém ukazuje svoje silné stránky aj počas fázy výstavby. Počas celej montáže je úplne zatvorený. Podlahové krabice sú chránené ochranným montážnym krytom. Zabráni sa tak vniknutiu cudzích predmetov do systému a interiér ostáva čistý. Podlahové krabice pokrývajú veľký nivelačný rozsah od 70 do 220 mm mazaniny. Podlahové krabice kanálového systému sa navyše dokážu oddeliť tak, aby plávali v mazanine. Toto rozpojenie bráni vzniku trhlín v okolitej podlahovej krytine a mazanine.
Flexibilná inštalácia zásuviek, dátových a multimediálnych pripojení je možná vďaka sérii od spoločnosti OBO Modul 45. Tieto moduly môžete nainštalovať do všetkých vstavaných prístrojových jednotiek pomocou univerzálnych nosičov. Tieto vstavané prístrojové jednotky sú k dispozícii vo forme zabudovaných skriniek a prístrojových jednotiek.

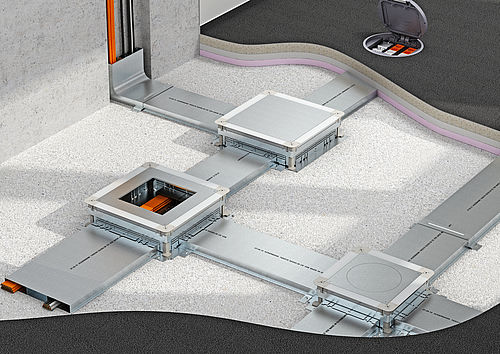

Princíp inštalácie
1 | Kanál podlahovej inštalácie |
2 | Spojovací uholník kanála |
3 | Spojka |
4 | Vertikálny zahnutý diel |
5 | Podlahová prístrojová krabica s montážnym krytom a slepým vekom (UGD) |
6 | Podlahová prechodná a odbočná krabica (UZD) |
7 | Kanálová koncovka |

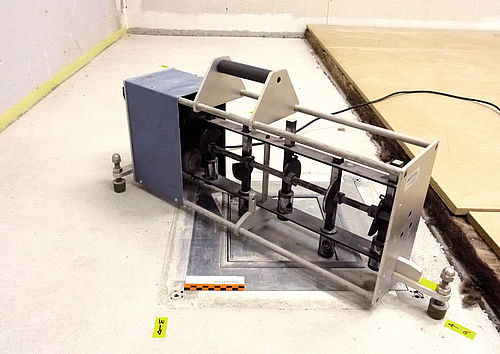

Testovaná protizvuková a protipožiarna ochrana
Kanálový systém spĺňa požiadavky na zvukovú izoláciu pozemnej stavby. Na tento účel sa horný rám podlahovej krabice po položení mazaniny odpojí od spodnej časti krabice. Rám teraz pláva na poterovej vrstve bez priameho kontaktu so surovým betónom. V dôsledku tohto rozpojenia nie je možný prenos zvuku cez kanálový systém a podlahovú krabicu. Kanálový systém do mazaniny EÜK môžete namontovať aj do únikových a núdzových východov a cez protipožiarne steny. Na tento účel sú potrebné špeciálne káblové priečky OBO. Kanálový systém je vďaka svojej uzavretej konštrukcii ideálny z hľadiska ochrany káblov, čistoty káblového systému a elektromagnetického tienenia. Toto tienenie je zabezpečené aj vo fáze výstavby.
Šikmé prevedenia kanálov

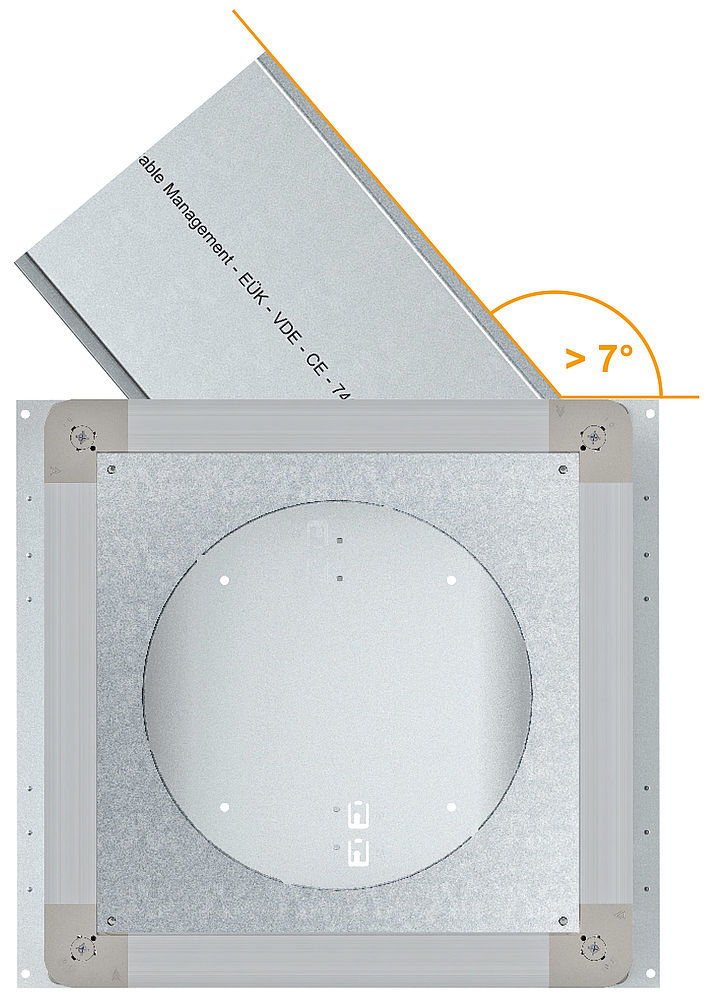

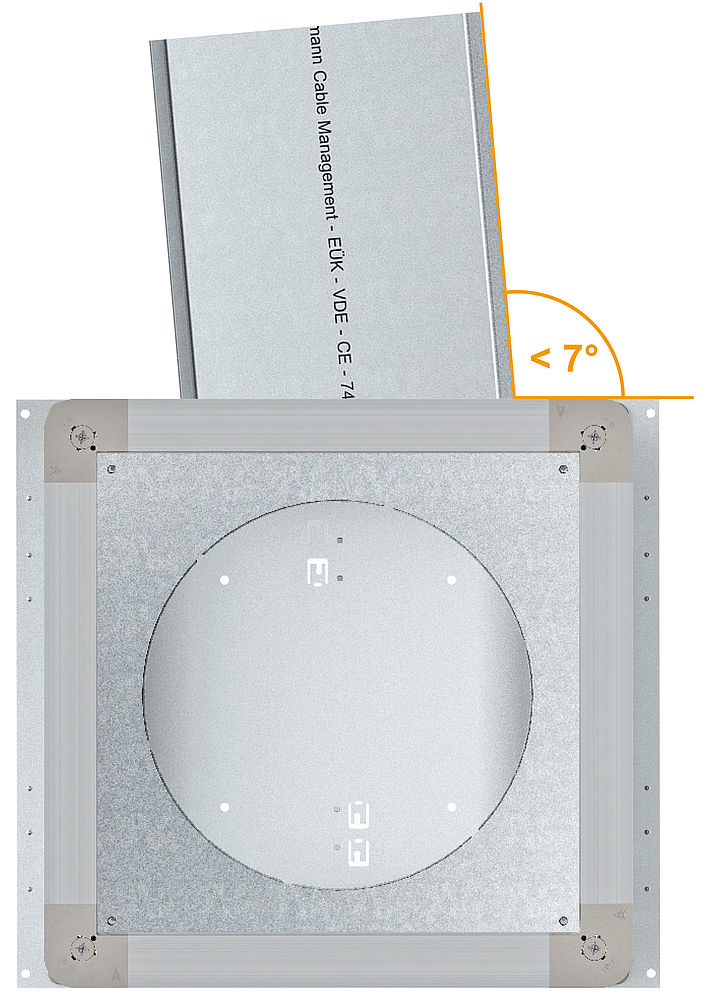

S pripravenými kanálovými otvormi v podlahových krabiciach systému EÜK je tiež možná úprava smeru alebo šikmého zavedenia kanála (až do 7°) bez potrebného pomocného rezu. Šikmé zavedenie kanála s uhlom väčším ako 7° môžete urobiť pomocou vhodného pomocného rezu. Tento pomocný rez urobte v závislosti od veľkosti krabice a vstupného otvoru.
Zmeny smeru kanálov
Šikmé prevedenia kanálov
