MCF-NAR – ochrana pred bleskom a prepätím v pripojovacom priestore na strane siete

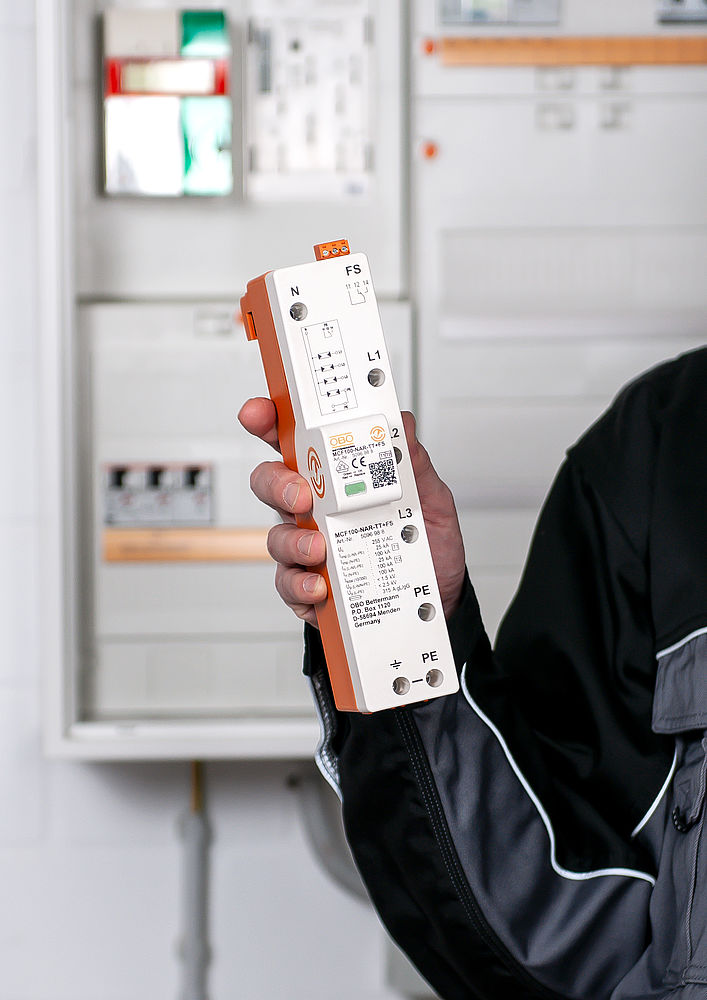

Kombinovaný zvodič MCF-NAR typ 1 + 2 je najnovším členom v tíme proti prepätiu od spoločnosti OBO Bettermann. Skratka NAR znamená, že sa pohybujeme v pripojovacom priestore na strane siete, pretože iskrišťová technológia uvedený zvodič kvalifikuje na ochranu pred prepätím použiteľnú v oblasti merania podľa VDE-AR-N 4100.
Nové technické pravidlá na pripájanie nízkeho napätia VDE-AR-N 4100 vyžadujú pre pripojenie zákazníckych zariadení k sieti nízkeho napätia, aby bol prístroj na ochranu pred prepätím použitý čo najbližšie k bodu napájania. MCF-NAR sa inštaluje podľa pravidiel na pripájanie v spodnom pripájacom priestore. Poskytuje teda spoľahlivú ochranu pred prepätím priamo na napájacom bode.
Inštaláciou na systéme 40 mm prípojníc skrine počítadla je montáž obzvlášť jednoduchá a časovo úsporná.
Vhodný variant pre každú aplikáciu
Spoločnosť OBO ponúka svojimi variantmi pre obytné budovy bez vonkajšej ochrany pred bleskom, pre obytné a komerčné budovy s vonkajšou ochranou pred bleskom (trieda ochrany pred bleskom 3 + 4), ako aj pre nemocnice a dátové centrá (trieda ochrany pred bleskom 1 + 2) vždy vhodné riešenie.

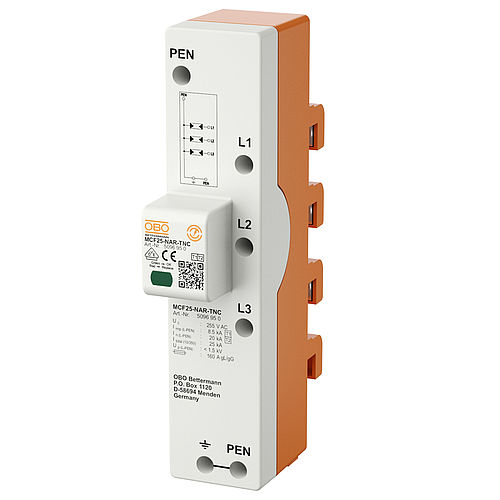

Pre rozličné oblasti použitia je k dispozícii vždy jedno 3-pólové vyhotovenie pre siete TN-C a jedno vyhotovenie 3+NPE pre siete TT a TN-S.
Bezpečne a s perspektívou do budúcnosti
Kombinované zvodiče skúšané VDE zodpovedajú najvyšším medzinárodným štandardom a svojou úrovňou ochrany ≤1,5 kV zvyšujú aj úroveň bezpečnosti pripojených koncových zariadení. Aby sa predišlo tvorbe iskier a vzniku požiaru, je ochrana izolácie zaistená napäťovým obmedzením SPD.
Aby bola táto spoľahlivá ochrana neustále zabezpečená, disponujú všetky prístroje stavovou indikáciou, prípustnou pre oblasť počítadla, bez vlastnej spotreby. Táto signalizuje priamo, či sú prístroje ešte v prevádzke. Okrem toho sú všetky varianty dostupné aj s diaľkovou signalizáciou a môžu byť preto pripojené k existujúcim, ako aj budúcim zariadeniam na správu a riadenie budov.
Kód QR na prístrojoch umožňuje rýchlo zobraziť technické informácie z internetových stránok spoločnosti na rôznych koncových zariadeniach, ako smartfón alebo tablet.
Prehľad informácií o kombinovanom zvodiči MCF-NAR:
- vyrovnanie potenciálu na ochranu pred bleskom podľa STN EN 62305
- skúšané podľa VDE 0675-6-11/STN EN 61643-11
- spĺňa požiadavky STN 33 2000-4-443 a STN 33 2000-5-534
- spĺňa požiadavky prevádzkovateľa siete VDE-AR-N 4100
- verzie TNC a TN-S/TT pre každú oblasť použitia
- klasifikácia zvodičov: T1 + T2, úroveň ochrany ≤1,5 kV
- zvodová kapacita bleskového prúdu do 75 kA (10/350), 3-pólová a do 100 kA (10/350) 3+NPE
- zhášanie následného prúdu do 50 kA a max. predradená poistka do 315 A gL/gG v závislosti od variantu

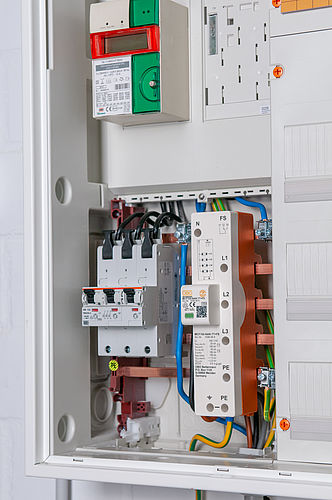

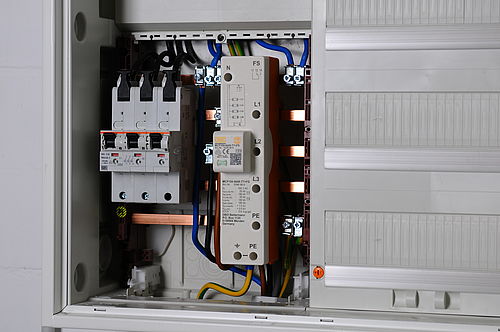

- inštalácia na 40 mm prípojnice pred počítadlom v NAR (pripájací priestor na strane siete)
- skrutkový spoj zaisťuje trvalý kontakt k prípojnici
- bez zvodového prúdu a bez vlastnej spotreby
- skúšané podľa VDE
Silný tím
Nové kombinované zvodiče nechránia len spoľahlivo pred prepätiami – sú praví tímoví hráči a dajú sa bez problémov kombinovať s ďalšími prístrojmi na ochranu pred prepätím. Norma VDE 0100-534 vyžaduje zabudovať od dĺžky vedenia 10 m ďalší prístroj na ochranu pred prepätím a VDE 0100-443 odporúča dodatočnú ochranu dátovej a informačnej techniky.
