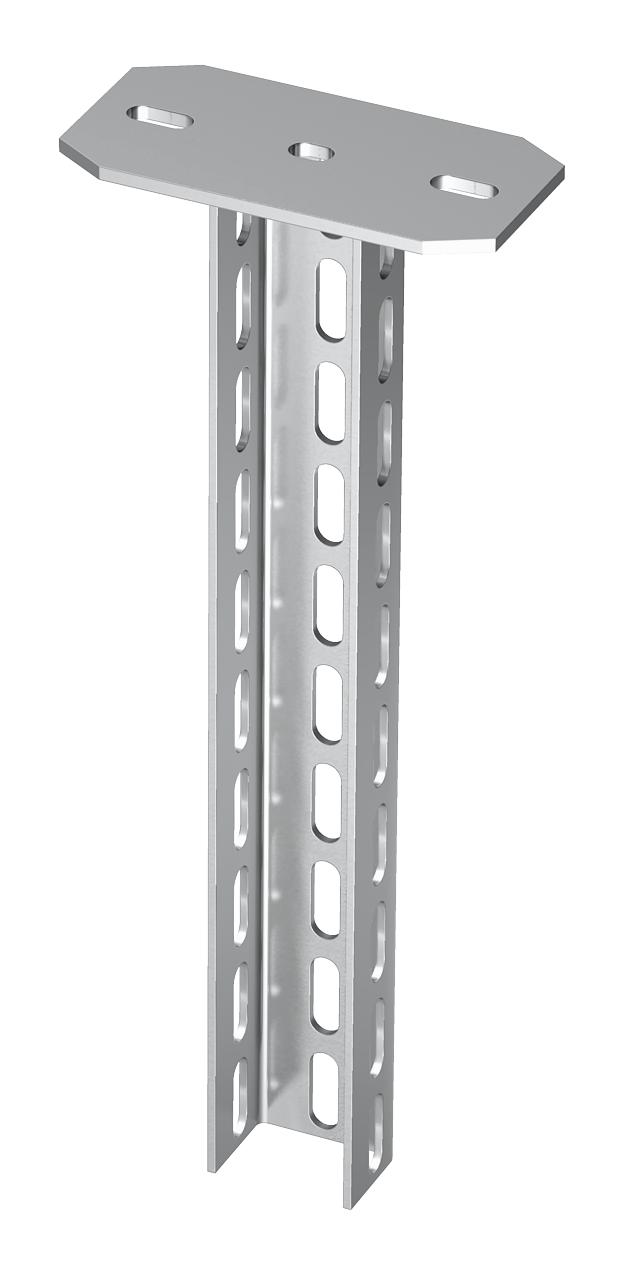

Závěs US 7 A2
Výr. č. 6338607 | EAN 4012196185412
- Popis produktu
-
Popis produktuZávesný profil (profil U) s privarenou doskou pod hlavu.
-
- Technické údaje
-
Rozmery
Dĺžka 200 mm Dĺžka výložníka 200 8,3 kN Dĺžka výložníka 400 5 kN Dĺžka výložníka 600 3,5 kN Druh dierovania 3 strany dierované Farba nehrdzavejúca oceľ Hrúbka materiálu 4 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 maximálne zaťaženie ťahom 11 kN Povrch lesklá, dodatočne upravená Rozmer 70x50x200 Šírka 70 mm Vyhotovenie Profil U Výška 50 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram profilu U typ US 7 K VA
-
Prehyb špičky konca závesného profilu pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Dĺžka konzoly v mm
-
Krivka zaťaženia s dĺžkami profilov v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

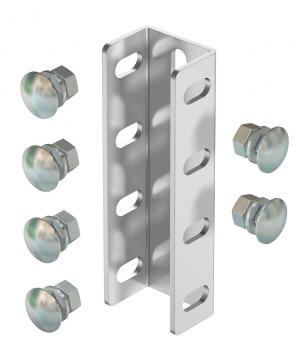

Spojka profilu U A2
VUS 7 A2 6018408 1 Kus
Ochranný kryt
US 7 KS OR 6338497 20 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí A2
FRS 12x25 A2 6406750 25 Kus

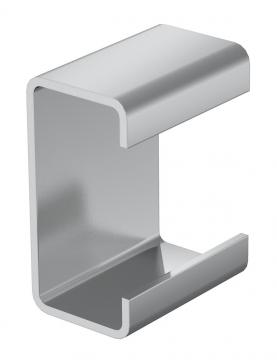

Rozpěrka DSK 61 A2
DSK 61 A2 6416527 10 Kus

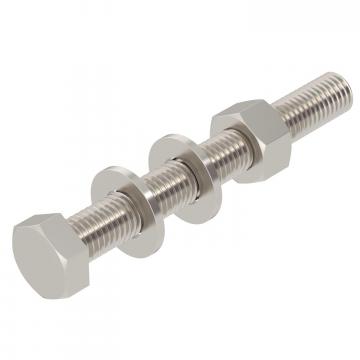

Šroub se šestihrannou hlavou M12 A2
SKS 12x100 A2 6418368 20 Kus - Na stiahnutie
-
