Závěs US 3 FT
Výr. č. 6342351 | EAN 4012196224470
- Popis produktu
-

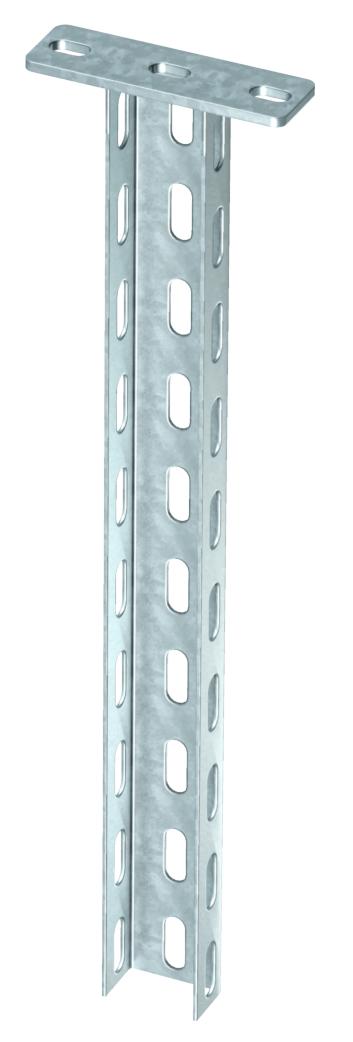

Popis produktuZávesný profil (profil U) s rozmermi 50 x 30 mm s privarenou doskou pod hlavu.
-
- Technické údaje
-
Technické údaje
CO₂ stopa (GWP) od kolísky po bránu 1,1786 kg CO₂e / 1 Kus Dĺžka 0,65 ft Dĺžka 200 mm Dĺžka výložníka 200 2,7 kN Dĺžka výložníka 400 1,5 kN Farba pozinkováno Hrúbka materiálu 2 mm Hrúbka plechu 0,08 in Materiál Oceľ maximálne zaťaženie ťahom 5 kN Povrch žiarovo zinkované ponorením Rozmer 50x30x200 Rozmer L 200 mm S ozubením nie Šírka 50 mm Vyhotovenie Profil U Výška 30 mm Zachovanie funkčnosti áno Technické údaje
Záťažový diagram profilu U typ US 3 K
-
Prehyb špičky konca závesného profilu pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Dĺžka konzoly v mm
-
Krivka zaťaženia s dĺžkami profilov v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka profilu U FT
VUS 3 FT 6018513 10 Kus
Ochranný kryt
US 3 KS OR 6338458 20 Kus
Šroub s plochou kulovou hlavou, s podložkou a maticí F
FRS 10x25 F 8.8 6407560 50 Kus
Rozpěrka FT
DSK 25 FT 6416446 20 Kus
Šroub se šestihrannou hlavou M10 F
SKS 10x80 F 6418250 20 Kus - Na stiahnutie
-
