Základní ochrana pro dvoužilové systémy s HF aplikacemi 120 V 2 | 120 | 170 | Svorka

Základní ochrana pro dvoužilové systémy s HF aplikacemi 120 V

Výr. č. 5097976 | EAN 4012195578277

Výr. č. / Typ	5097976 / TKS-B

Počet pólov	2

Najvyššie trvalé napätie AC	120 V

Najvyššie trvalé napätie DC	170 V

Zásuvný systém	Svorka

Popis produktu

Popis produktu

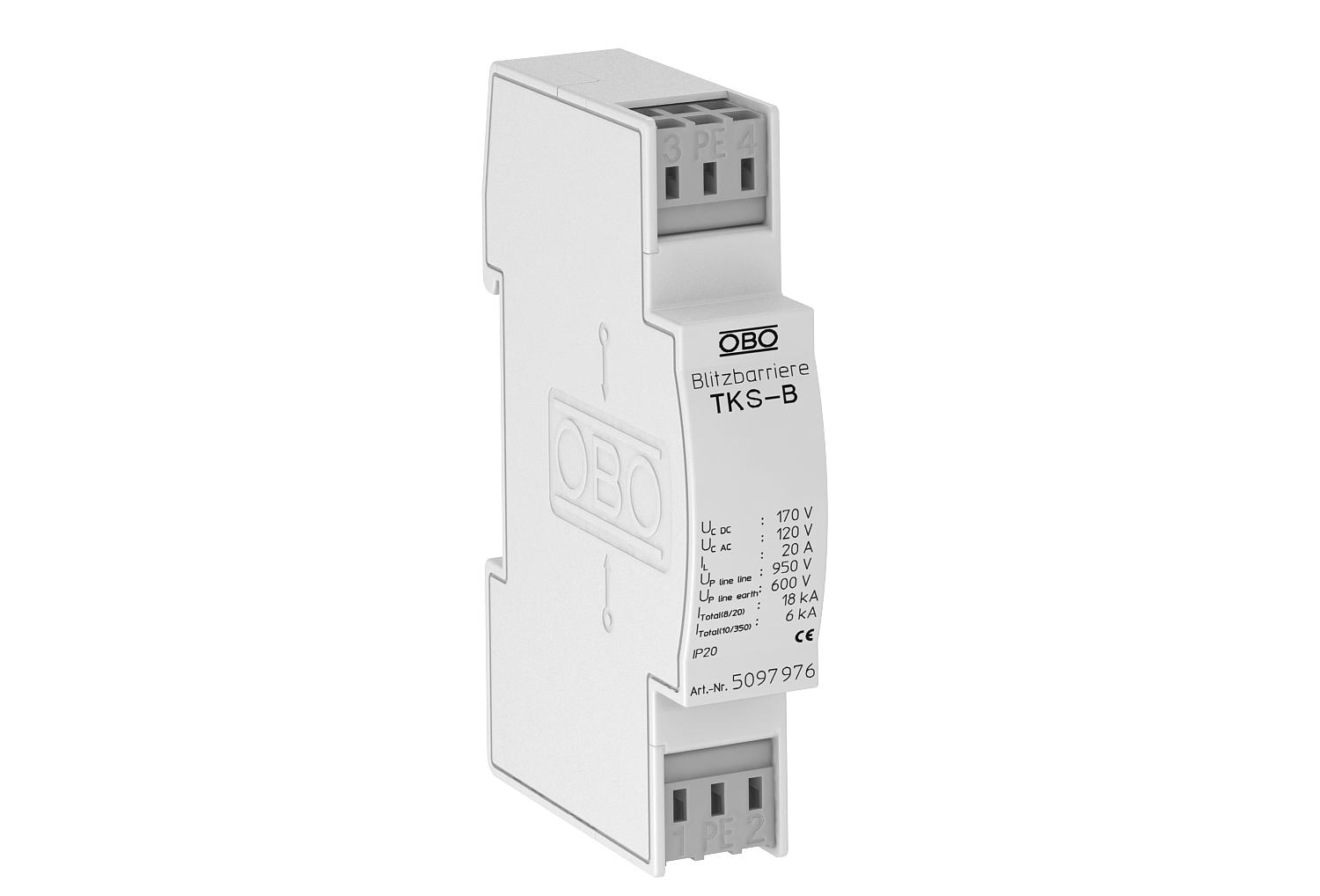

TKS-B: Přepěťová ochrana pro použití v měřicí, řídicí a regulační technice a také v telekomunikačních systémech

• Základní ochrana pro vyrovnání potenciálů v ochraně před bleskem
• Vysoká schopnost svodu impulzních proudů 6 kA (10/350)
• S bezšroubovými připojovacími svorkami pro snadnou montáž
• V prostorově úsporném rozměru s modulem 17,5 mm

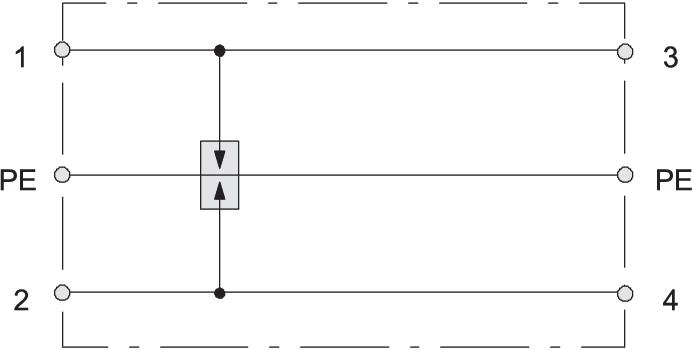

• S integrovanými vazebními indukčnostmi v podélné větvi

Použití: Univerzální použití na profilových lištách 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	D1: 6 kA
Celkový zvodový prúd (8/20)	18 kA
Hraničný kmitočet	250 MHz
Izolačný odpor	>1 GΩ
Kapacita (žila-zem)	<10 pF
Kapacita (žila-žila)	<10 pF
Kategorie	Typ 1+2/D1+C2
LPZ	0→2
Menovitý zaťažovací prúd AC	14 A
Menovitý zaťažovací prúd DC	20 A
Najvyššie trvalé napätie AC	120 V
Najvyššie trvalé napätie DC	170 V
Ochranná úroveň žila – zem	<600 V
Ochranná úroveň žila – žila	<950 V
Odolnosť proti rázovému prúdu žila – zem	C2: 18 kV / 9 kA
Odolnosť proti rázovému prúdu žila – žila	C2: 18 kV / 9 kA
Počet pólov	2

Pripájací prierez flexibilný max.	2,5 mm²
Pripájací prierez flexibilný min.	0,14 mm²
Pripájací prierez viacdrôtový max.	2,5 mm²
Pripájací prierez viacdrôtový min.	0,14 mm²
Pripájací prierez, plný vodič min.	0,14 mm²
Pripájací prierez, plný vodič, max.	2,5 mm²
Pripojenie tienenia	nie
Rozmer	120V AC

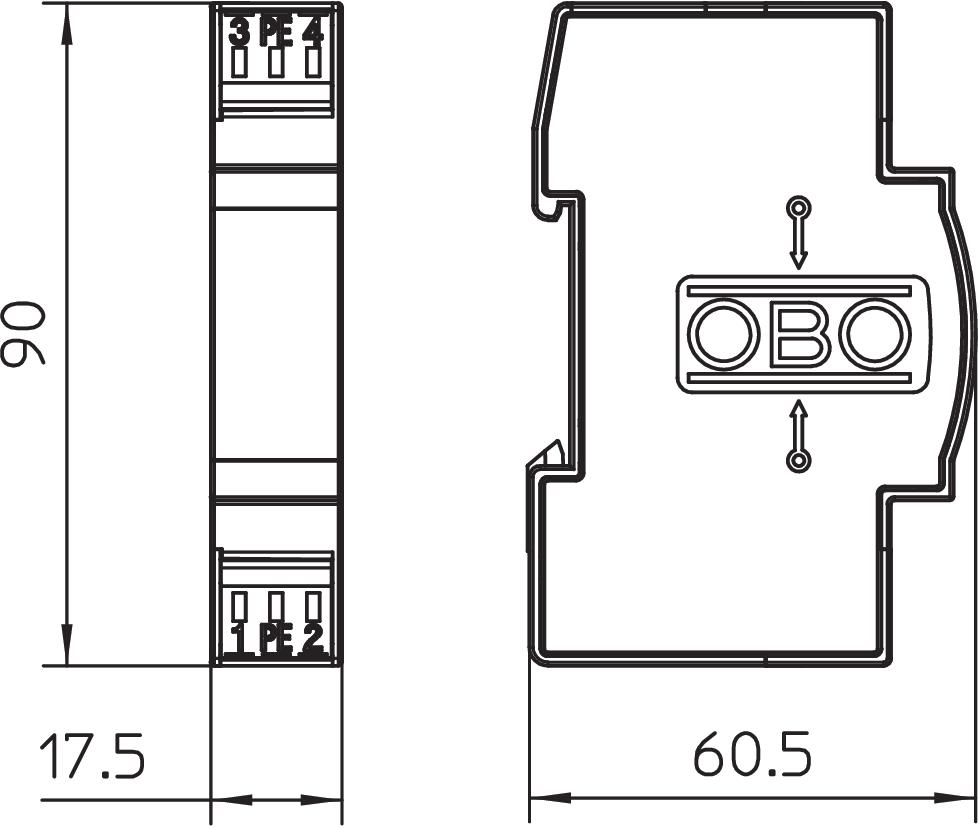

Rozstup TE (17,5 mm)	1
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-21	Trieda I+II/D1+C2
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Uzemnenie prostredníctvom:	Prípojné vedenie
Vložené tienenie (Insertion loss)	3 dB @ 250 MHz dB
Zásuvný systém	Svorka
