Výložník AS 55 41 | 1010 | 5,5
morepic-1 morepic-2 video-1

Výložník AS 55

Výr. č. 6419340 | EAN 4012195873211

41 mm
5,5 kN
Popis produktu
Popis produktu

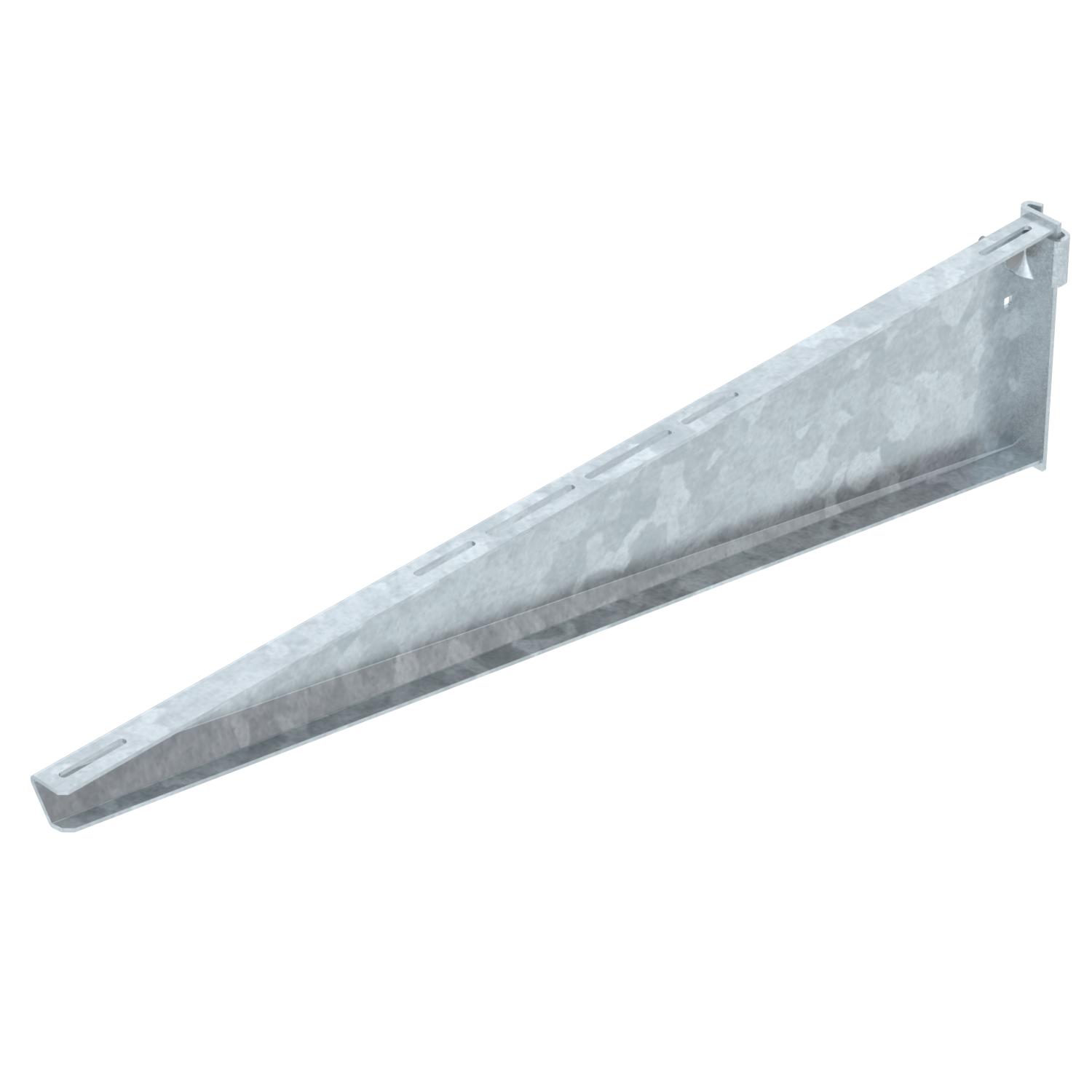

Výložník v těžkém provedení k posuvnému upevnění na závěs z profilu IS 8.
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Profil I
Technické údaje

Rozmery

Dĺžka 41 mm
F v kN 5,5 kN
Farba pozinkováno
Materiál Oceľ
Nehrdzavejúca oceľ, morená nie
Povrch žiarovo zinkované ponorením
Rozmer B1010mm
Rozmer A 41 mm
Rozmer B 1010 mm
Rozmer H 230 mm
Šírka 1010 mm
Vyhotovenie Závesový výložník
Výška 230 mm
Zachovanie funkčnosti nie

Technické údaje

Zatěžovací diagram výložníku typu AS 55

Zatěžovací diagram výložníku typu AS 55
  • Prehyb špičky konzoly pri prípustnom zaťažení konzoly Prehyb špičky konzoly pri prípustnom zaťažení konzoly
  • Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
  • Krivka zaťaženia s dĺžkami konzol v mm Krivka zaťaženia s dĺžkami konzol v mm
Všetky typy

Všetky typy

Typ Dĺžka Šírka F v kN Výr. č. Množstvo najm. PJ
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Kus
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Kus
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Kus
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Kus
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Kus
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Kus
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Kus
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Kus
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 Kus
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Kus
Príslušenstvo

Montážne príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F Šroub s plochou kulovou hlavou a maticí kombi F FRSB 6x12 F 6406122
100 Kus
