Výložník AS 30 41 | 110 | 3
morepic-1 morepic-2 video-1

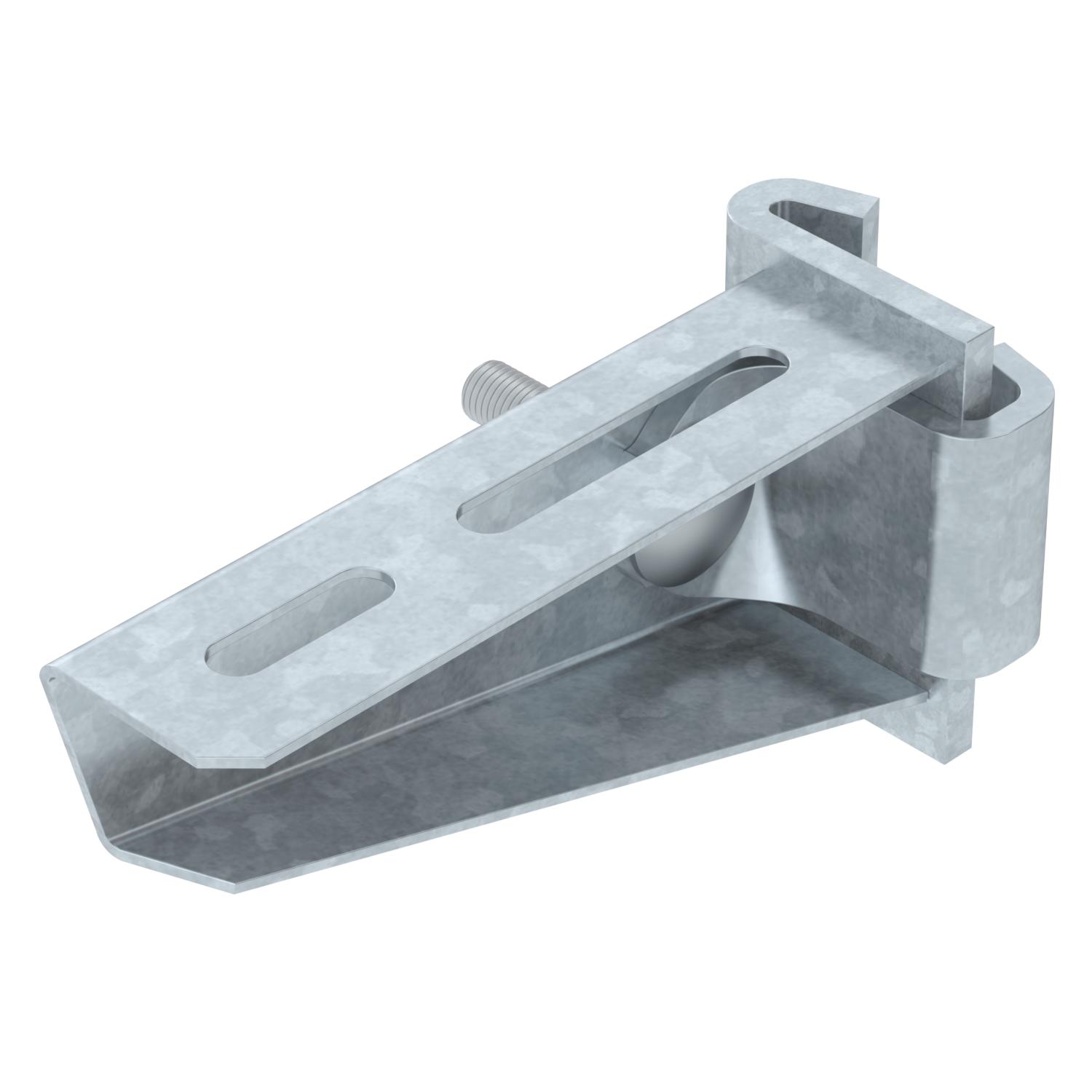

Výložník AS 30

Výr. č. 6419370 | EAN 4012195873228

41 mm
3 kN
Popis produktu
Popis produktu
Výložník ve středně těžkém provedení k posuvnému upevnění na závěs z profilu IS 8.
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Profil I
Technické údaje

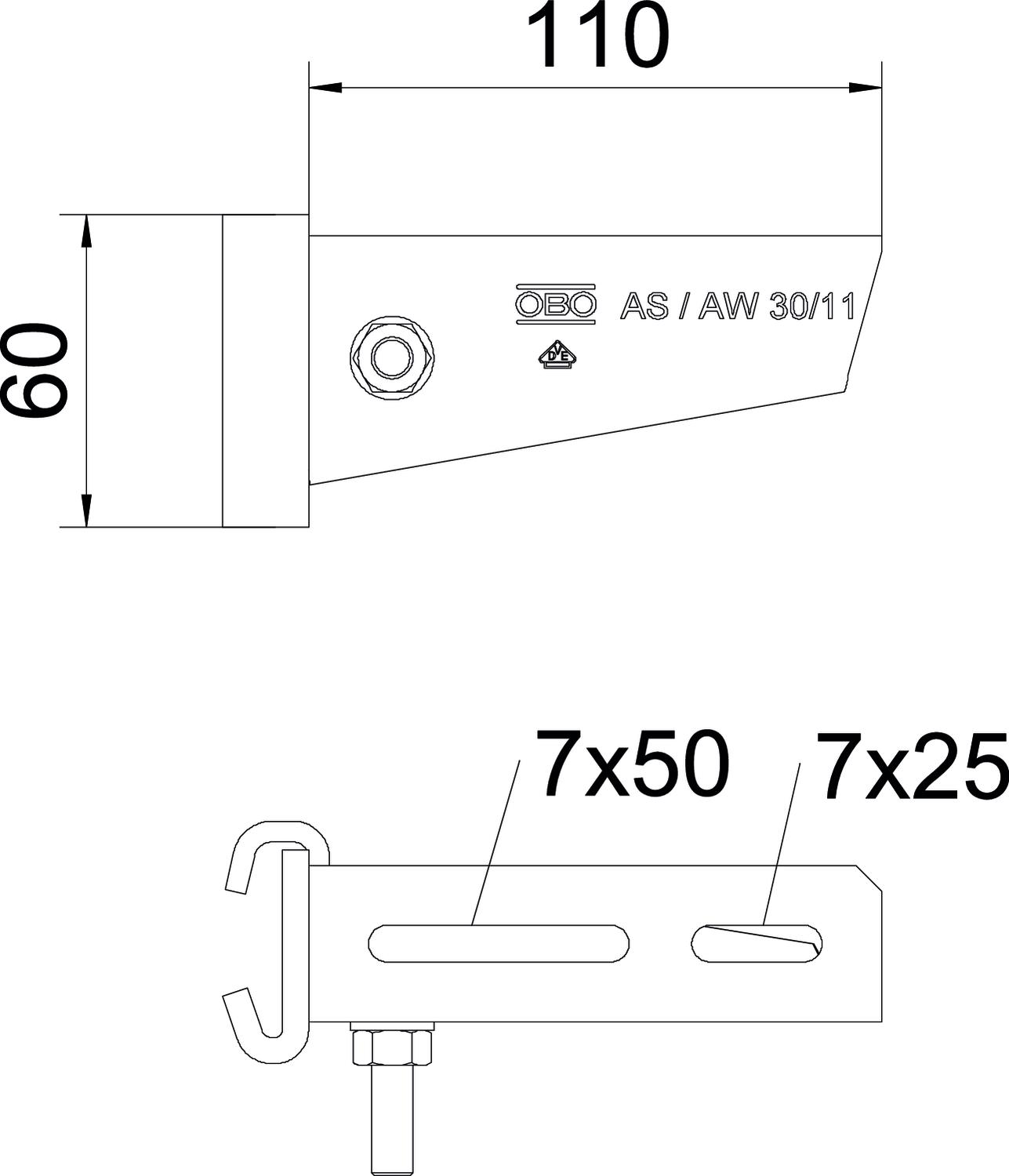

Rozmery

Dĺžka 41 mm
F v kN 3 kN
Farba pozinkováno
Materiál Oceľ
Nehrdzavejúca oceľ, morená nie
Povrch žiarovo zinkované ponorením
Rozmer B110mm
Rozmer A 41 mm
Rozmer B 110 mm
Rozmer H 60 mm
Šírka 110 mm
Vyhotovenie Závesový výložník
Výška 60 mm
Zachovanie funkčnosti nie

Technické údaje

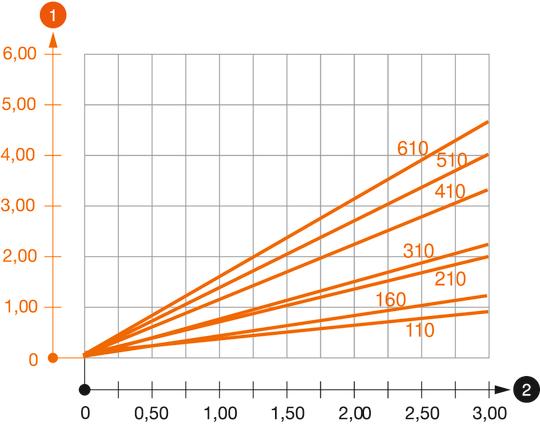

Záťažový diagram konzoly typu AS 30

Záťažový diagram konzoly typu AS 30
  • Prehyb špičky konzoly pri prípustnom zaťažení konzoly Prehyb špičky konzoly pri prípustnom zaťažení konzoly
  • Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
  • Krivka zaťaženia s dĺžkami konzol v mm Krivka zaťaženia s dĺžkami konzol v mm
Všetky typy

Všetky typy

Typ Dĺžka Šírka F v kN Výr. č. Množstvo najm. PJ
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
1 Kus
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
1 Kus
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
1 Kus
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
1 Kus
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
1 Kus
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
1 Kus
AS 30 56 FT 41 mm 560 mm 3 kN 6419406
1 Kus
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Kus
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Kus
Príslušenstvo

Montážne príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F Šroub s plochou kulovou hlavou a maticí kombi F FRSB 6x12 F 6406122
100 Kus
Na stiahnutie

List technických údajov AS 30 11 FT / 6419370 , 0.24MB , pdf
Na stiahnutie

Na stiahnutie
Na stiahnutie

Na stiahnutie
Environmentálna deklarácia produktu (EPD) AS 30 11 FT / 6419370 , 1.48MB , pdf
Na stiahnutie
Vyhlásenie o zhode Spojeného kráľovstva AS 30 11 FT / 6419370 , 0.09MB , pdf
Na stiahnutie
REACH Vyhlásenie o zhode AS 30 11 FT / 6419370 , 0.12MB , pdf
Na stiahnutie
Na stiahnutie

Na stiahnutie

Na stiahnutie
Na stiahnutie

AS 30 11 FT / 6419370
Na stiahnutie
