Výložník AS 15
Výr. č. 6421326 | EAN 4012196207732
- Popis produktu
-

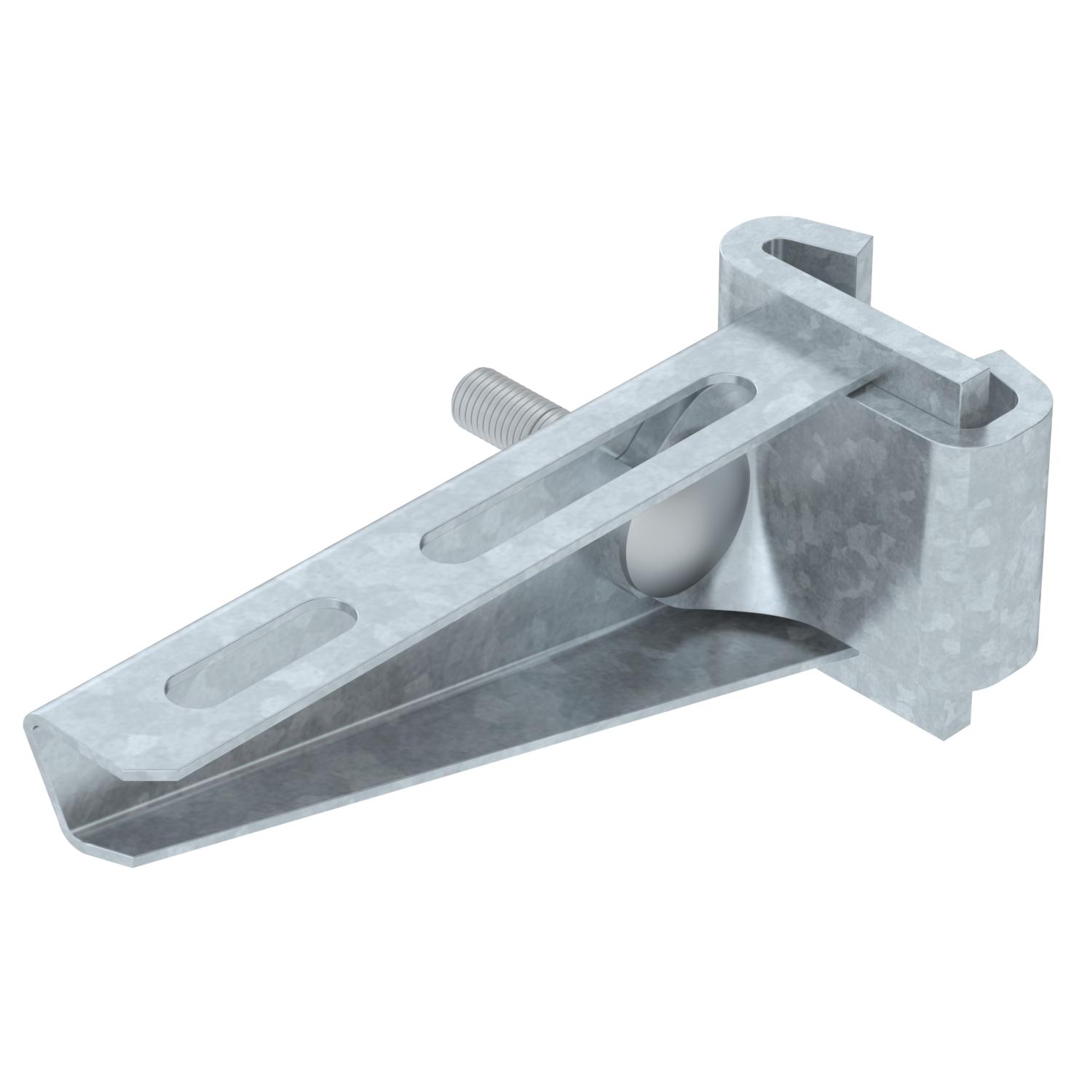

Popis produktuVýložník v lehkém provedení k posuvnému upevnění na závěs IS 8.
-
- Technické údaje
-
Technické údaje

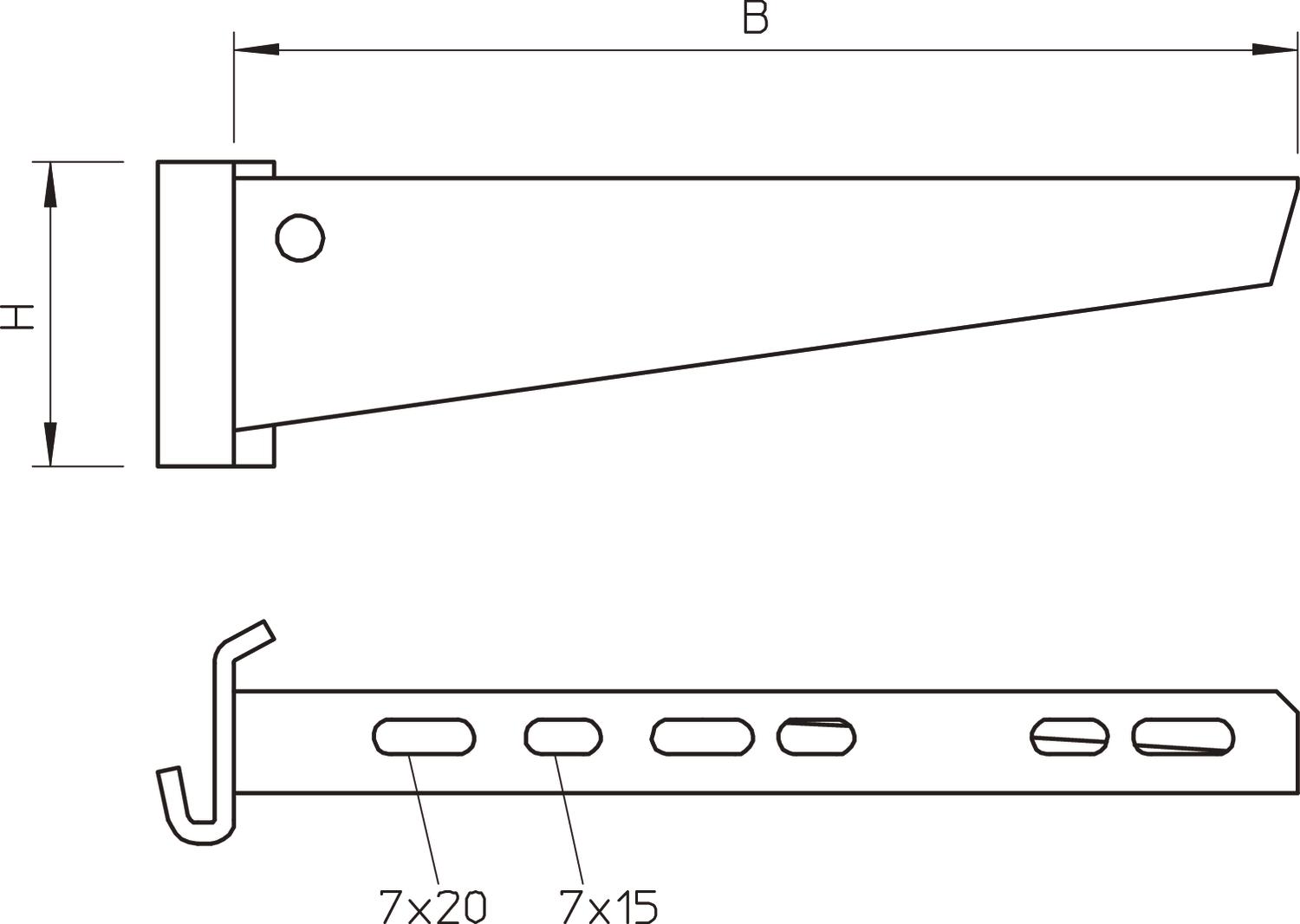

Artikel EPD áno Dĺžka 41 mm F v kN 1,5 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Rozmer B110mm Rozmer A 41 mm Rozmer B 110 mm Rozmer H 50 mm Šírka 110 mm Vyhotovenie Závesový výložník Výška 50 mm Zachovanie funkčnosti nie Technické údaje

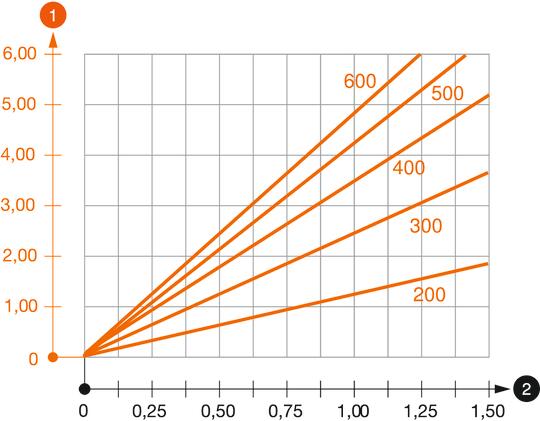

Záťažový diagram konzoly typu AS 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
