Vyjímatelná ochrana datového vedení, 2× 2pól., nepřímé uzemnění, 5 V 4 | 2× 2pól. | 4,2 | 6 | Svorka

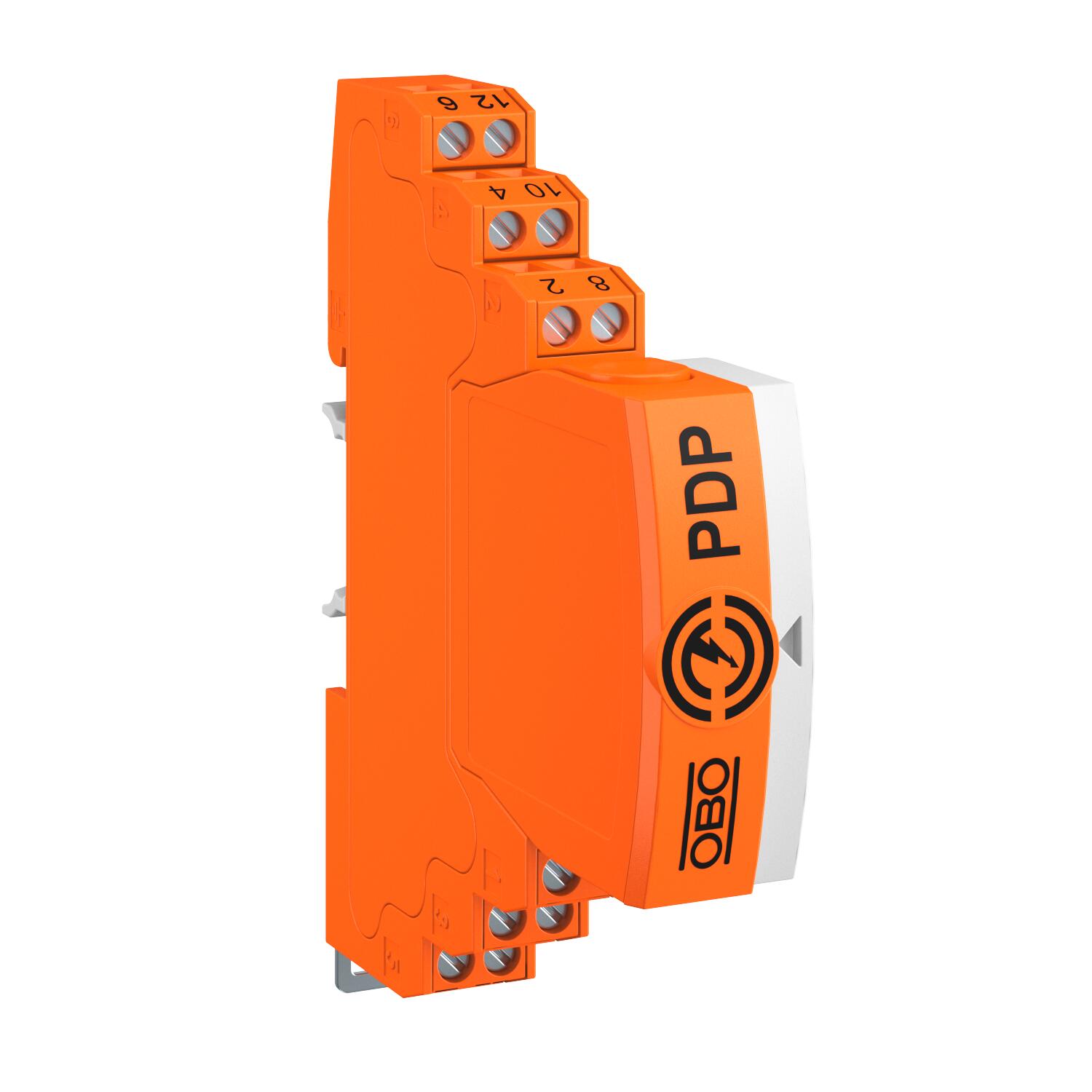

Vyjímatelná ochrana datového vedení, 2× 2pól., nepřímé uzemnění, 5 V

Výr. č. 5080365 | EAN 4012196742288

Výr. č. / Typ

Počet pólov	4

Vyhotovenie	2× 2pól.

Najvyššie trvalé napätie AC

Najvyššie trvalé napätie DC

Zásuvný systém	Svorka

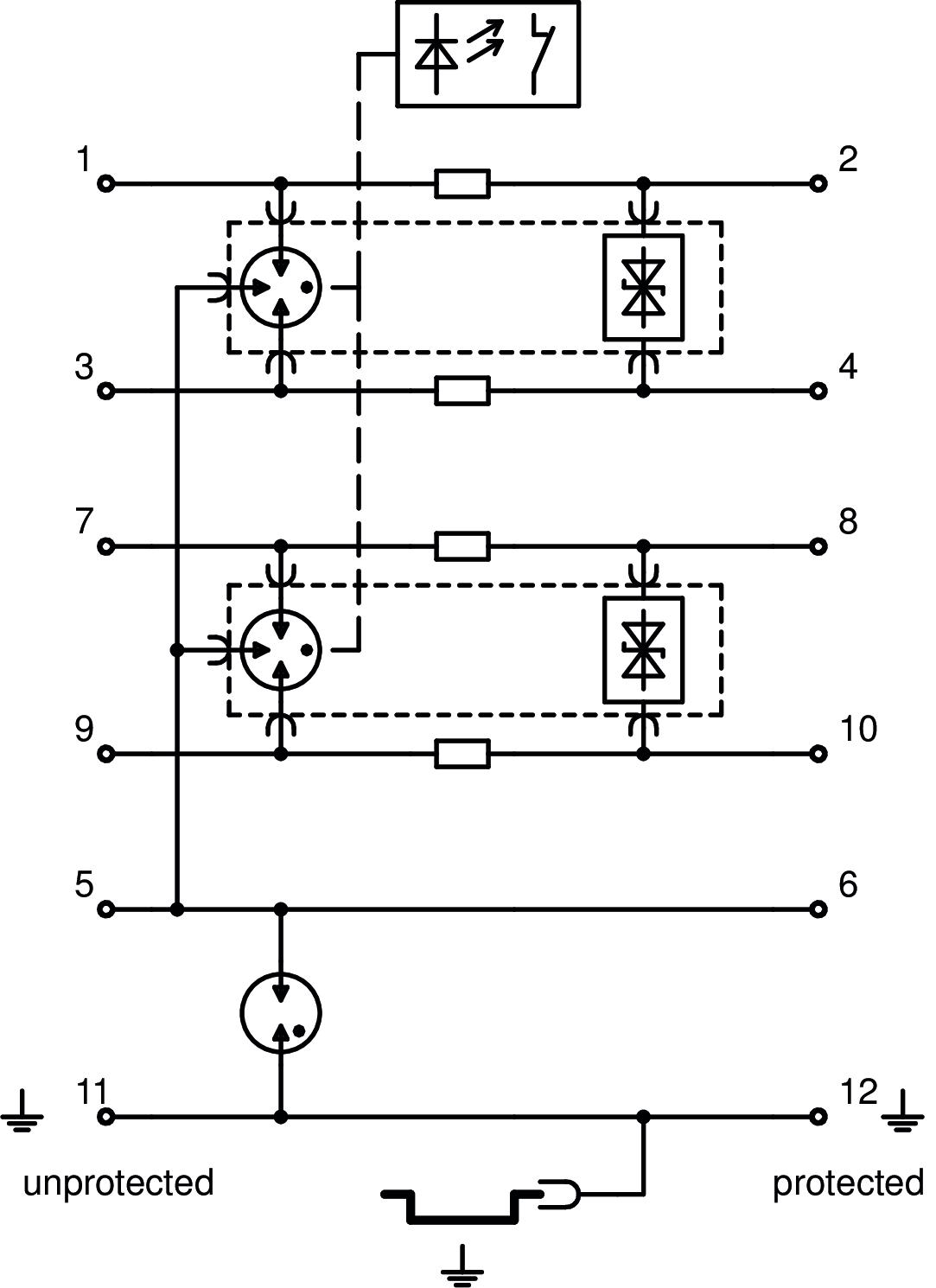

Popis produktu

Popis produktu

Zásuvná ochrana datového vedení typu 1 + 2 / D1 + C2 pro použití v měřicí, řídicí a regulační technice

• Ochranné zařízení pro vícežilové systémy
• Nepřímé uzemnění stínění
• Frekvenční rozsah až 100 MHz
• Uzemnění možné přes profilovou lištu nebo připojovací kabel
• Malá vestavná šířka 17,5 mm
• Vysoká spolehlivost systému – bez ochranného modulu nedochází k přerušení signálu
• S optickou signalizací a možností dálkové signalizace prostřednictvím napájení PDP-PS

Použití: Univerzální ochrana před bleskem a přepětím pro zařízení k přenosu dat v MaR.

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	2,5 kA
Celkový zvodový prúd (8/20)	20 kA

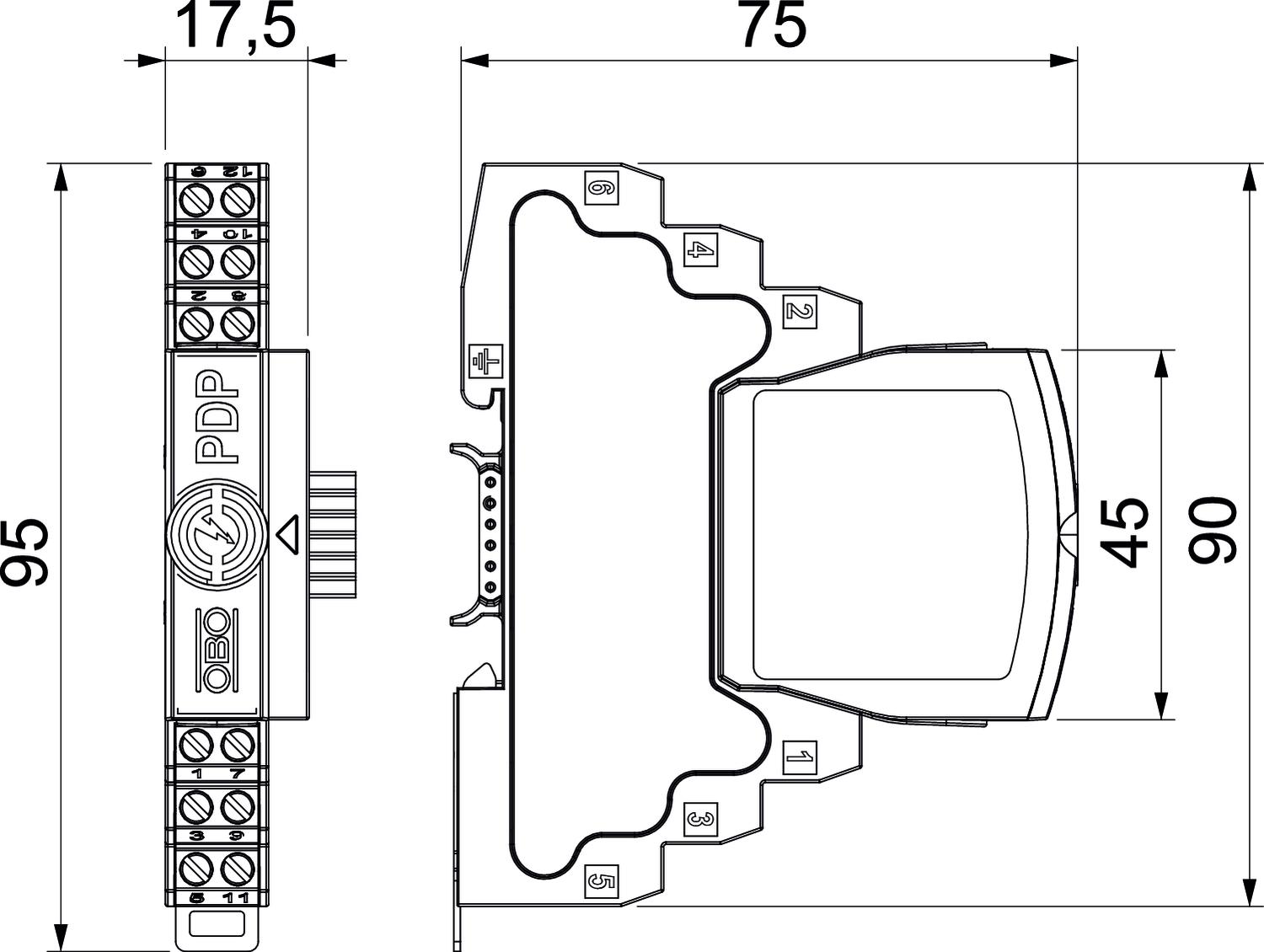

Dĺžka	75 mm
Hraničný kmitočet	100 MHz
Impulzný prúd	2,5 kA
Kapacita (žila-zem)	≤30 pF
Kapacita (žila-žila)	≤30 pF
Kategorie	Typ 1+2/D1+C2
LPZ	0→2
Menovitý nárazový prúd zvodu (8/20 µs)	10 kA
Menovitý rázový zvodový prúd In podľa C2 (celkový)	20 kA
Menovitý zaťažovací prúd AC	0,425 A
Menovitý zaťažovací prúd DC	0,6 A
Montáž vstupu/výstupu	Šroubové svorky
Najvyššie trvalé napätie AC	4,2 V
Najvyššie trvalé napätie DC	6 V
Ochranná úroveň tienenia – zem (S-PE)	1300 V
Ochranná úroveň žila – zem	1600 V
Ochranná úroveň žila – žila	100 V
Odolnosť proti rázovému prúdu žila – zem	10 kV / 5 kA
Odolnosť proti rázovému prúdu žila – žila	10 kV / 5 kA
Počet pólov	4
Pozdĺžny odpor	1.2 ± 5%
Pripájací prierez flexibilný max.	1,5 mm²

Pripájací prierez flexibilný min.	0,14 mm²
Pripájací prierez viacdrôtový max.	2,5 mm²
Pripájací prierez viacdrôtový min.	0,14 mm²
Pripájací prierez, plný vodič min.	0,14 mm²
Pripájací prierez, plný vodič, max.	2,5 mm²
Pripojenie tienenia	áno
Rozmer	5V
Sériový odpor jednotlivých žíl	1,2 Ω ± 5%
Signalizácie na prístroji	žiadne
Šírka	17,5 mm
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-1	class I+II
SPD podľa IEC 61643-21	Trieda I+II/D1+C2
SPD podľa STN EN 61643-11	Typ 1+2
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Tienenie	nepriamy
Uzemnenie prostredníctvom:	Pripojovací kábel/montážna lišta
Vložené tienenie (Insertion loss)	≤3 dB
Vyhotovenie	2× 2pól.
Výška	95 mm
Zásuvný systém	Svorka

Všetky typy

Všetky typy

Typ	Počet pólov	Vyhotovenie	Najvyššie trvalé napätie AC	Najvyššie trvalé napätie DC	Zásuvný systém	Výr. č.	Množstvo	najm. PJ
PDP-2x2-5-I-OS	4	2× 2pól.	4,2 V	6 V	Svorka	5080365	Kus	1 Kus
PDP-2x2-12-I-OS	4	2× 2pól.	12 V	16 V	Svorka	5080367	Kus	1 Kus
PDP-2x2-24-I-OS	4	2× 2pól.	21 V	30 V	Svorka	5080369	Kus	1 Kus
PDP-2x2-48-I-OS	4	2× 2pól.	37 V	52 V	Svorka	5080371	Kus	1 Kus
