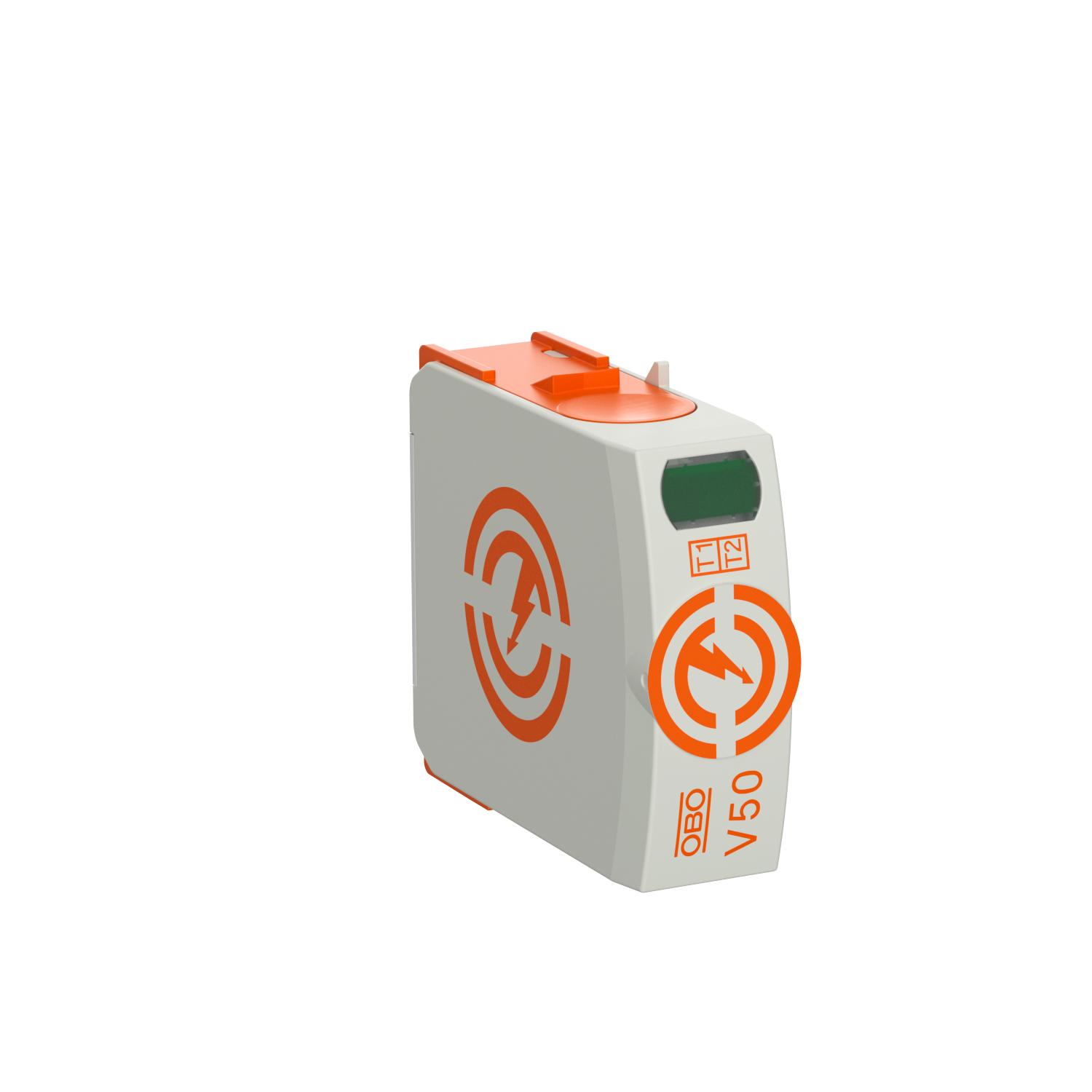

Vrchný diel V50 280 V

Výr. č. 5093508 | EAN 4012196159598

Výr. č. / Typ	5093508 / V50-0-280

Provedení pólů	1

Najvyššie trvalé napätie AC	280 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Vrchní díly, kombinovaný svodič bleskových proudů typu 1 + 2

• K vyrovnání potenciálů v ochraně před bleskem dle IEC 62305 (VDE 0185-305 )
• Schopnost svodu bleskových proudů 12,5 kA (10/350) na pól

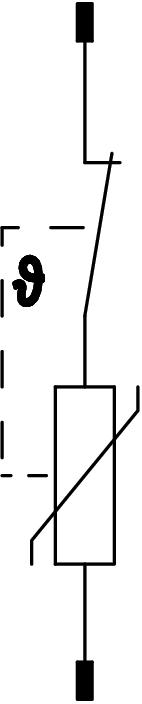

• Modulární vyjímatelný svodič s dynamickým oddělovacím zařízením a optickou signalizací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast dle UL 94 V-0

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	12,5 kA
Čas odozvy	<25 ns
Certifikáty	VDE
CO₂ stopa (GWP) od kolísky po bránu	0,2065 kg CO₂e / 1 Kus
Diaľková signalizácia	nie
Integrovaná predradená poistka	nie
Konfigurácia siete	všetky
Materiál puzdra	PA UL 94 V-0
Max. nadprúdová ochrana na strane siete	160 A gL/gG
Maximálne predistenie	160 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Maximálny rázový zvodový prúd (8/20 μs) [L-N]	50 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	30 kA
Menovitý nárazový prúd zvodu (8/20 µs)	30 kA
Minimálny odstup	1,5 mm
Najvyššie trvalé napätie (L-N)	280 V
Najvyššie trvalé napätie AC	280 V
Napätie TOV [L-N] - fail safe mode - 120 min	440 V
Napätie TOV [L-N] - withstand mode - 5 s	335 V
Ochranná úroveň [L-N]	≤1,3
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	50 kA eff
Počet pólov	1
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C

Prierez vodiča flexibilný (s jemným lankom) max.	35 mm²
Prierez vodiča flexibilný (s jemným lankom) max.	2 AWG
Prierez vodiča flexibilný (s jemným lankom) min.	16 AWG
Prierez vodiča flexibilný (s jemným lankom) min.	1,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	1,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	16 AWG
Pripájací prierez svoriek FM max.	1,5 mm²
Pripájací prierez svoriek FM max.	16 AWG
Pripájací prierez svoriek FM min.	21 AWG
Pripájací prierez svoriek FM min.	0,5 mm²
Provedení pólů	1
Rozmer	280V
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
SPD podľa UL 1449	Type 4
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Uťahovací moment	4 Nm
Vyfukujúci	nie
Zvyškové napätie [L-N] pri 1 kA	0,7 kV
Zvyškové napätie [L-N] pri 12,5 kA	1 kV
Zvyškové napätie [L-N] pri 5 kA	0,8 kV
