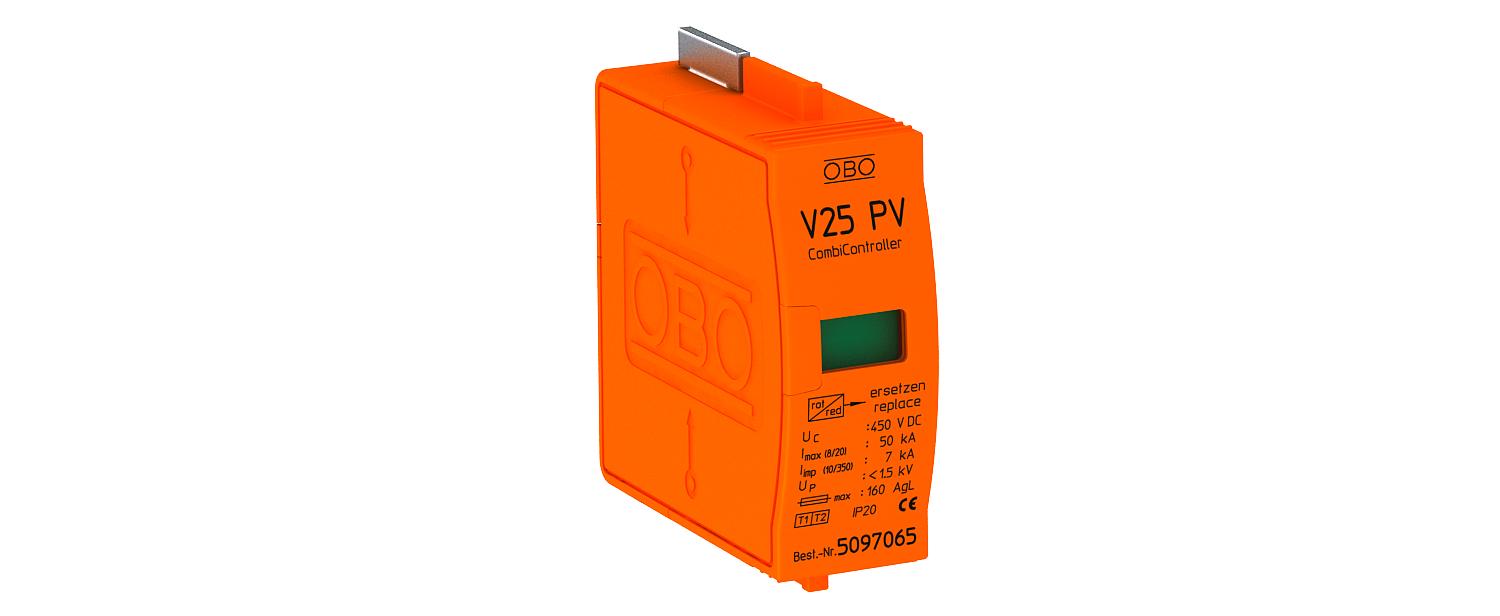

Vrchní díl pro FV – svodič bleskových proudů a přepětí typu 1 + 2 1 | 385 | IP20

Vrchní díl pro FV – svodič bleskových proudů a přepětí typu 1 + 2

Výr. č. 5097065 | EAN 4012195708896

Výr. č. / Typ	5097065 / V25-B+C 0-450PV

Provedení pólů	1

Najvyššie trvalé napätie AC	385 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Vrchní díl CombiController – kombinovaný svodič typu 1 + 2 pro FV systémy

• Vyrovnání potenciálů v ochraně před přepětím podle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 7 kA (10/350) a 50 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 1,5 kV na každý pól (zapojení Y: 3,0 kV a Uoc max. = 900 V DC)
• Svodič s tepelně-dynamickým odpojovacím zařízením a vizuální kontrolou funkce
• Zapouzdřený varistorový svodič z oxidů zinku pro použití v běžných rozvodnicích
• Vysoká vodivost proudu s dlouhou životností

Použití: FV systémy se systémem ochrany před bleskem

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	7 kA
Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	0,1396 kg CO₂e / 1 Kus
Diaľková signalizácia	nie
LPZ	0→2
Max. nadprúdová ochrana na strane siete	160
Maximálne predistenie	160 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Menovitý nárazový prúd zvodu (8/20 µs)	30 kA
Najvyššie trvalé napätie AC	385 V
Najvyššie trvalé napätie DC	450 V

Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Provedení pólů	1
Rozmer	450V DC
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	1pól., vrchní díl FV se základnou Y do 900 V DC
