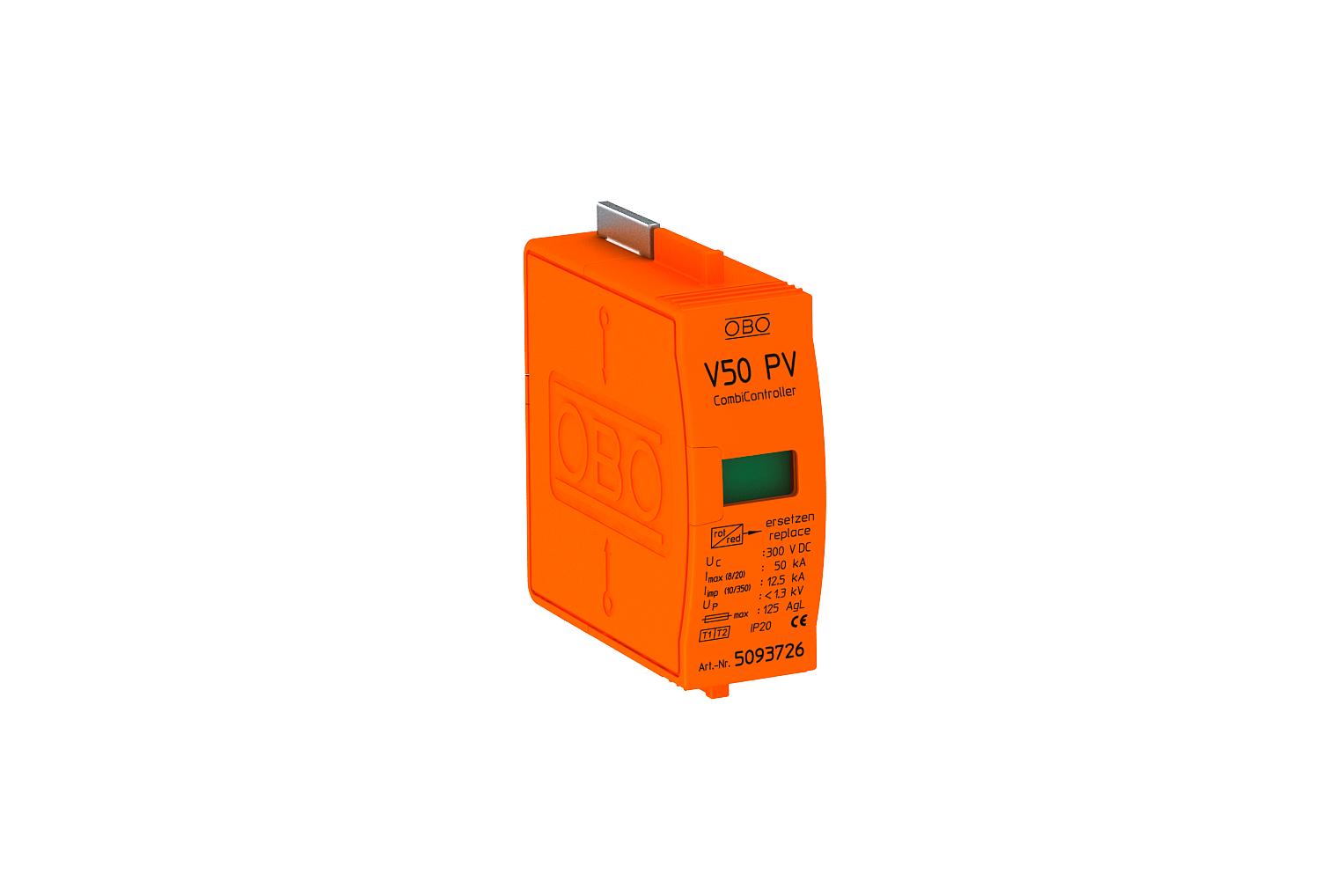

Vrchní díl pro FV – svodič bleskových proudů a přepětí typu 1 + 2 1 | 280 | IP20

Vrchní díl pro FV – svodič bleskových proudů a přepětí typu 1 + 2

Výr. č. 5093726 | EAN 4012195708841

Výr. č. / Typ	5093726 / V50-B+C 0-300PV

Provedení pólů	1

Najvyššie trvalé napätie AC	280 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Vrchní díl CombiController – kombinovaný svodič typu 1 + 2 pro FV systémy

• Vyrovnání potenciálů v ochraně před přepětím podle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 12,5 kA (10/350) a 50 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 1,3 kV na každý pól (zapojení Y: 2,6 kV a Uoc max. = 600 V DC)
• Svodič s tepelně-dynamickým odpojovacím zařízením a vizuální kontrolou funkce
• Zapouzdřený varistorový svodič z oxidů zinku pro použití v běžných rozvodnicích
• Vysoká vodivost proudu s dlouhou životností

Použití: FV systémy se systémem ochrany před bleskem
Vrchní díl

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	12,5 kA
Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	0,1253 kg CO₂e / 1 Kus
LPZ	0→2
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	30 kA
Menovitý nárazový prúd zvodu (8/20 µs)	30 kA
Najvyššie trvalé napätie AC	280 V
Najvyššie trvalé napätie DC	300 V
Ochranná úroveň [L-N]	≤1,3

Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	1
Rázový prúd atmosférického výboja (10/350) [celkovo]	12,5 kA
Rázový zvodový prúd (8/20) [celkový]	30 kA
Rozmer	300V DC
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Stupeň krytia	IP20
Vyhotovenie	1pól., vrchní díl FV se základnou Y do 600 V DC
