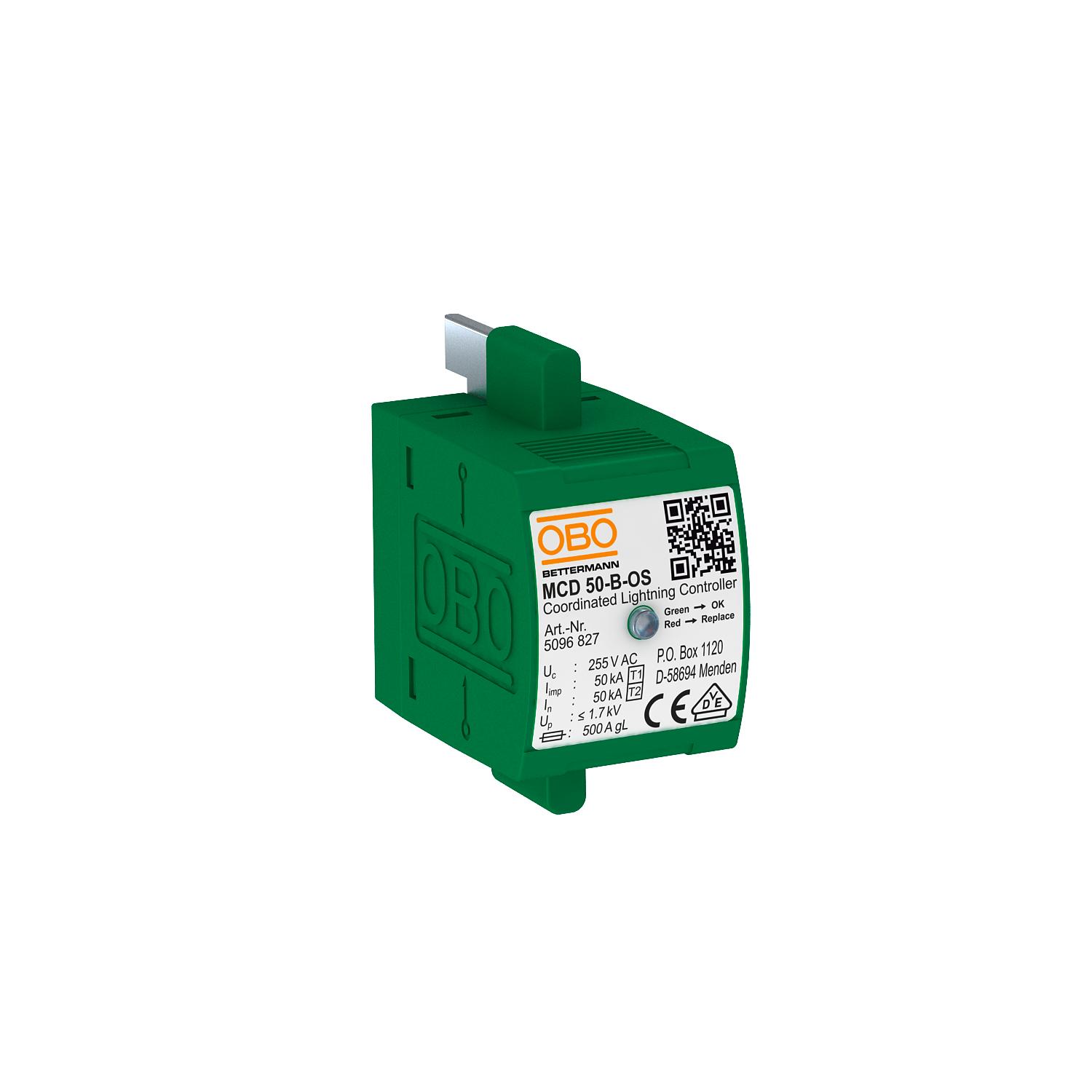

Vrchní díl – kombinovaný svodič s indikací funkce
Výr. č. 5096827 | EAN 4012195051473
- Popis produktu
-
Popis produktuKombinovaný svodič, svodič bleskových proudů typu 1 + 2, vrchní díl s optickou indikací.
• Schopnost svodu bleskových proudů 50 kA (10/350)
• Příkon < 26 mW/pól.
• Ochranná úroveň < 1,7 kV
• Schopnost zhášení následných proudů 10 kA
• Zapouzdřené nevyfukující jiskřiště
Použití: Instalace zařízení přepěťové ochrany typu 1 + 2 do rozvaděče.
-
- Technické údaje
-
Technické údaje

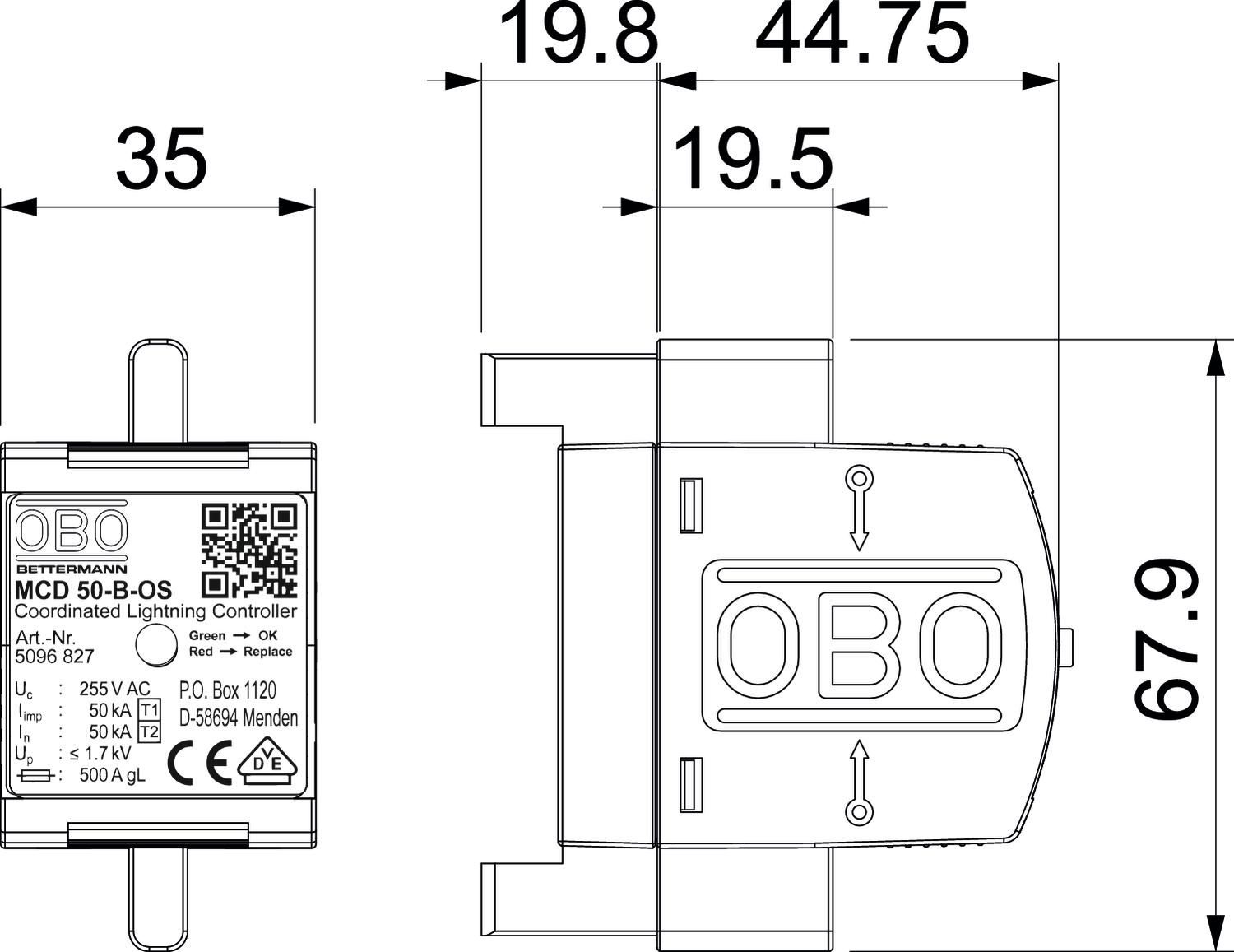

Bleskový prúd (10/350 μs) 50 kA Čas odozvy <100 ns Certifikáty VDE Diaľková signalizácia nie Dĺžka 100 mm Konfigurácia siete ostatné Konfigurácia siete DC nie Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN áno Konfigurácia siete TN-C áno Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno LPZ 0→2 Max. nadprúdová ochrana na strane siete 500 Maximálne predistenie 500 A Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 50 kA Menovitý nárazový prúd zvodu (8/20 µs) 50 kA Najvyššie trvalé napätie (L-N) 255 V Najvyššie trvalé napätie AC 255 V OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka) 125 A Ochranná úroveň [L-N] ≤1,7 Odolnosť voči skratu 10 kA Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete 10 kA Počet pólov 1 Prevádzková teplota max. 85 °C Prevádzková teplota min. -40 °C Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 50 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 10 mm² Provedení pólů 1 Rázový prúd atmosférického výboja (10/350) [celkovo] 50 kA Rázový zvodový prúd (8/20) [celkový] 50 kA Rozmer 255V Signalizácie na prístroji optická Šírka 35 mm Skúšobná trieda typ 1 áno Skúšobná trieda typ 2 áno SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spôsob montáže na základný prvok Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 1 pólový Výška 69 mm - Všetky typy
- Na stiahnutie
-
List technických údajov MCD 50-B 0-OS / 5096827 , 0.32MB , pdfEÚ Vyhlásenie o zhode MCD 50-B 0-OS / 5096827 , 0.13MB , pdfREACH Vyhlásenie o zhode MCD 50-B 0-OS / 5096827 , 0.12MB , pdfRoHS Vyhlásenie o zhode MCD 50-B 0-OS / 5096827 , 0.13MB , pdfSchválenie symbolov Osvedčenie o zhode GOST , 1.50MB , pdfSchválenie symbolov Súhlas s použitím značky VDE MCD-50 , 0.12MB , pdfPomôcka pri výbere Selection aid TBS , 1.48MB , pdfPomôcka pri výbere Sprievodca výberom na ochranu pred prepätím , 2.00MB , pdfNávod na montáž Návod na montáž MCD 50-B , 0.10MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
