Vnější roh, bez nivelačních jednotek
Výr. č. 7403831 | EAN 4012195845980
- Popis produktu
-

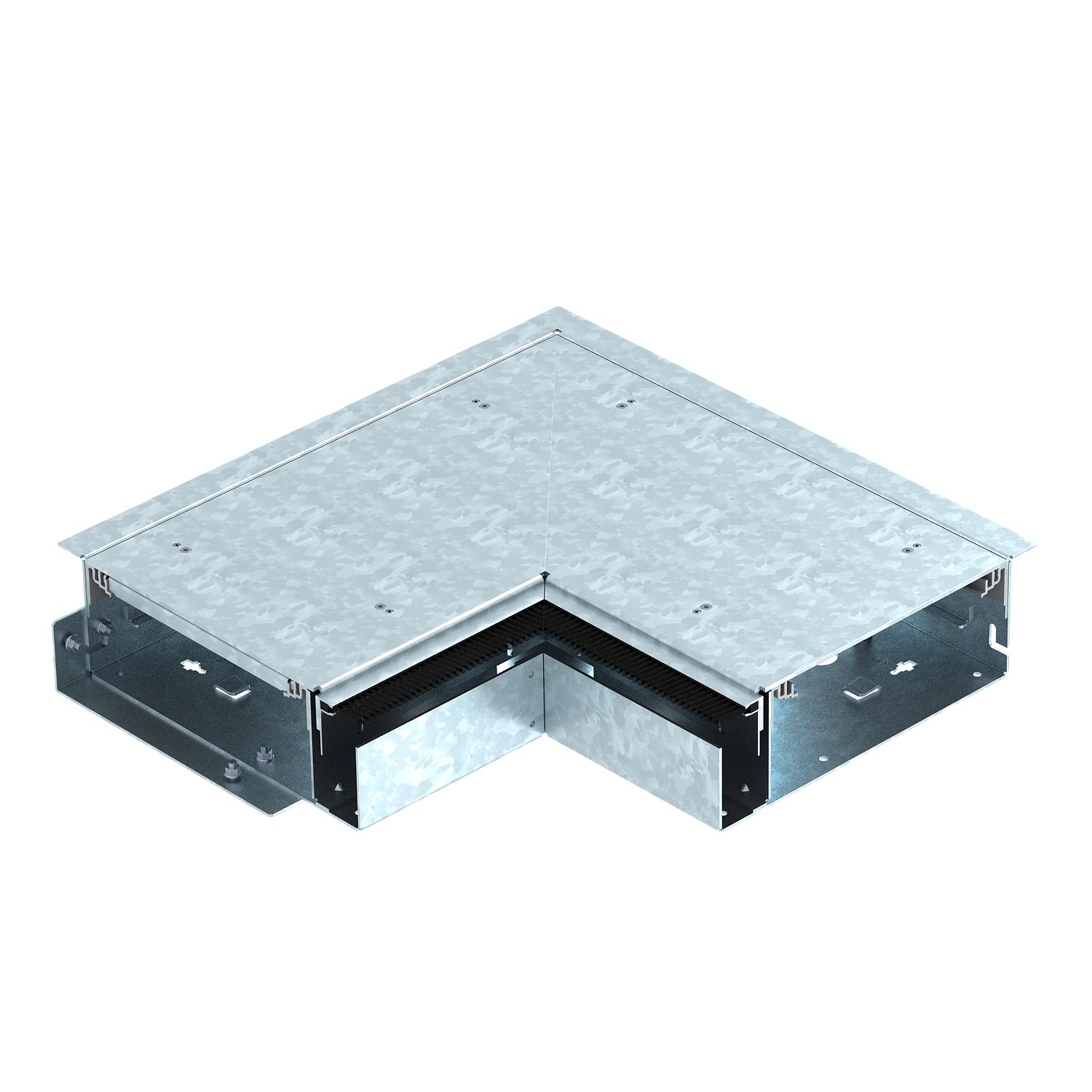

Popis produktuVnější roh připravený k montáži, sestávající ze spodního dílu kanálu, dvou vík, výškově nastavitelných bočnic a kartáčové lišty umístěné na straně stěny, určené k vyvedení vedení. Součástí dodávky je těsnění víka a jedna spojka.
Pro výškové nastavení je třeba objednat samostatně čtyři nivelační jednotky.
-
- Technické údaje
-
Rozmery

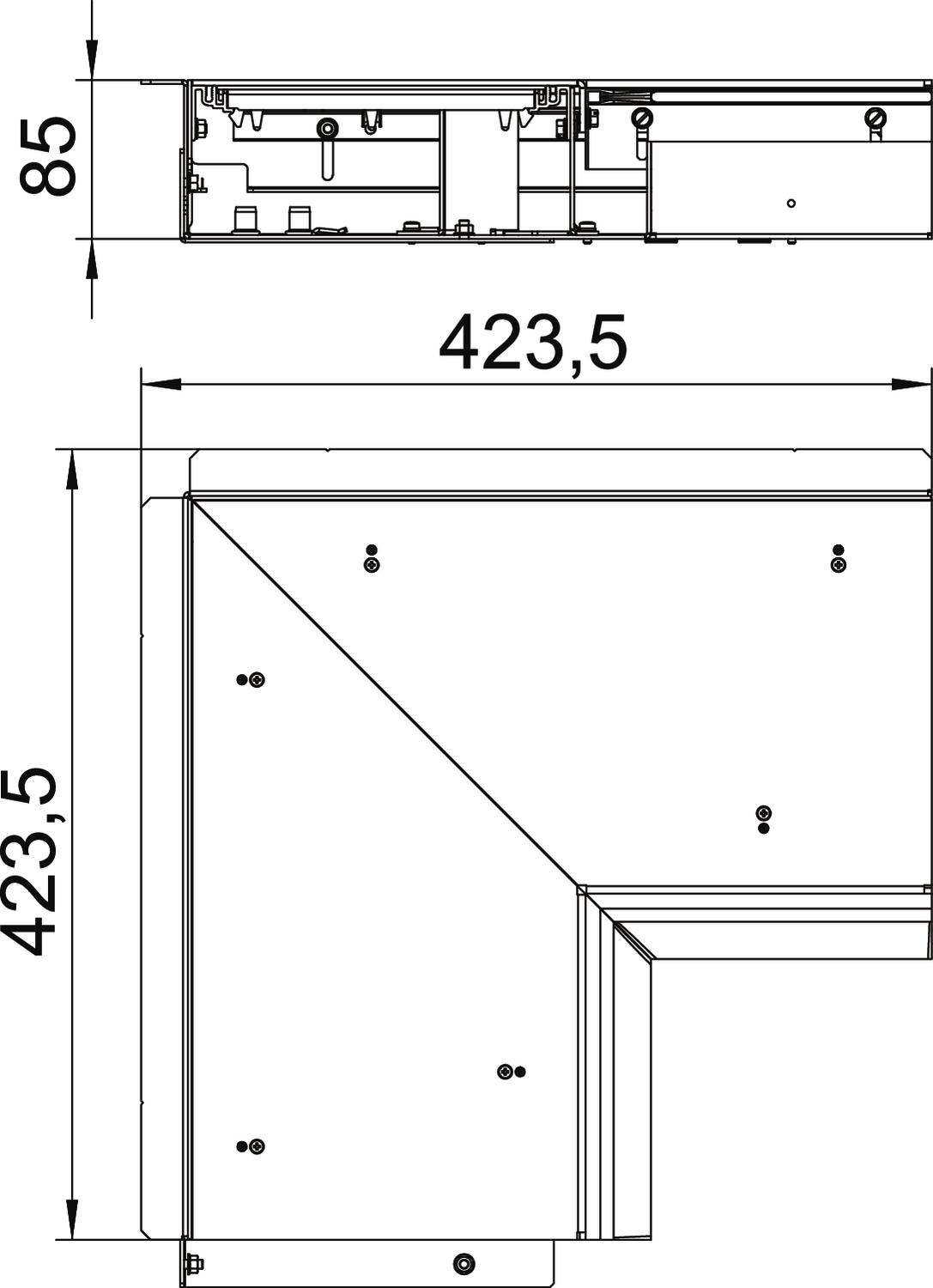

Dĺžka 422 mm Funkcia Vonkajší roh Horný diel odoberateľný áno Inštalačný otvor pre podlahovú nádrž nie Kryt montážneho otvoru nie Materiál Oceľ Minimálna výška poteru 93 Možnosť osadenia tesnenia nie Oddeliteľné áno Plechové dno áno Povrch pásovo zinkované Rozmer 424x424x87 Rozmer h 85 mm S deliacou stenou nie S presahom áno S pripájacím otvorom nie S vyrovnaním potenciálov nie Šírka 250 mm Údržba dna suchá Upevnenie deliacej steny zastrčiť Upevnenie veka s aretáciou nie Vhodné do dilatačnej škáry nie Vhodné na otvorený podlahový kanál v rovine s mazaninou áno Vhodné na podpodlahový kanál prekrytý mazaninou nie Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Výška 93 mm - Všetky typy
- Na stiahnutie
-
List technických údajov OKB AE 25085 ON / 7403831 , 0.20MB , pdfEÚ Vyhlásenie o zhode OKB AE 25085 ON / 7403831 , 0.17MB , pdfREACH Vyhlásenie o zhode OKB AE 25085 ON / 7403831 , 0.12MB , pdfRoHS Vyhlásenie o zhode OKB AE 25085 ON / 7403831 , 0.13MB , pdfNávod na montáž Návod na montáž OKB-U a OKB-E , 1.39MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
