Víko křížení DD 600 | 1

morepic-1

morepic-2

Víko křížení DD

Výr. č. 7027850 | EAN 4012197408619

Výr. č. / Typ

Šírka

Hrúbka plechu

Popis produktu

Popis produktu

Veko pre križovanie s predmontovanými otočnými západkami.

Technické údaje

Technické údaje

Farba	pozinkováno
Hrúbka plechu	1 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované zinok/hliník, Double Dip
Rozmer	B600mm
Rozmer B	600 mm

Šírka	600 mm
Spôsob upevnenia	uložený
Teplotný rozsah použitia max.	120 °C
Teplotný rozsah použitia min.	-20 °C
Vhodné na káblový rebrík	nie
Vhodné na káblový žľab	áno

Všetky typy

Všetky typy

Typ	Šírka	Hrúbka plechu	Výr. č.	Množstvo	najm. PJ
RKD 100 DD	100 mm	0,75 mm	7027840	Kus	1 Kus
RKD 200 DD	200 mm	0,75 mm	7027842	Kus	1 Kus
RKD 300 DD	300 mm	0,75 mm	7027844	Kus	1 Kus
RKD 400 DD	400 mm	1 mm	7027846	Kus	1 Kus
RKD 500 DD	500 mm	1 mm	7027848	Kus	1 Kus
RKD 600 DD	600 mm	1 mm	7027850	Kus	1 Kus

Na stiahnutie

List technických údajov RKD 600 DD / 7027850 , 0.19MB , pdf

Príručka KTS cable tray systems , 1.61MB , pdf

Brožúra Fittings cable tray, key list 2024 , 0.45MB , pdf

Katalóg Cable support systems , 45.23MB , pdf

EÚ Vyhlásenie o zhode RKD 600 DD / 7027850 , 0.17MB , pdf

Vyhlásenie o zhode Spojeného kráľovstva RKD 600 DD / 7027850 , 0.14MB , pdf

Na stiahnutie

REACH Vyhlásenie o zhode RKD 600 DD / 7027850 , 0.12MB , pdf

Na stiahnutie

RoHS Vyhlásenie o zhode RKD 600 DD / 7027850 , 0.13MB , pdf

Na stiahnutie

Pomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdf

Pomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdf

Návod na montáž Latchable Magic cable tray systems , 11.70MB , pdf

Návod na montáž Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf

Návod na montáž General information on the mounting , 2.65MB , pdf

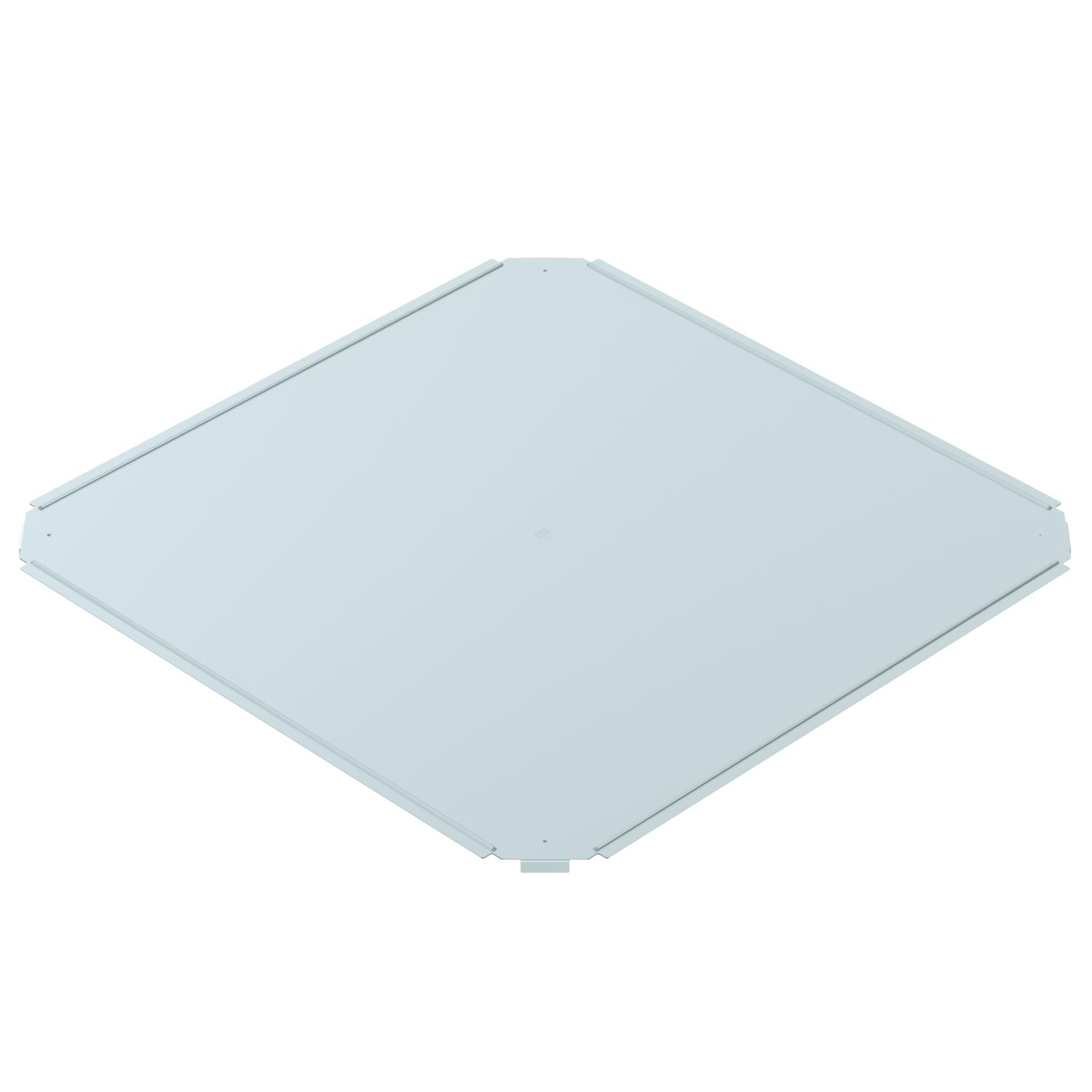

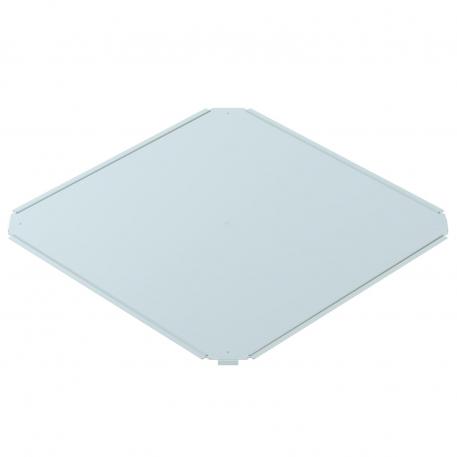

Grafika produktu RKD 600 DD / 7027850, 31.62 kB, jpg

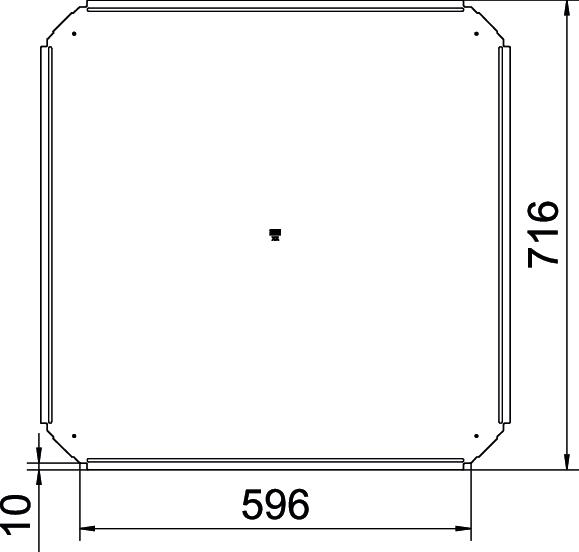

Dimenzovaný výkres RKD 600 DD / 7027850, 16.81 kB, jpg

RKD 600 DD / 7027850
