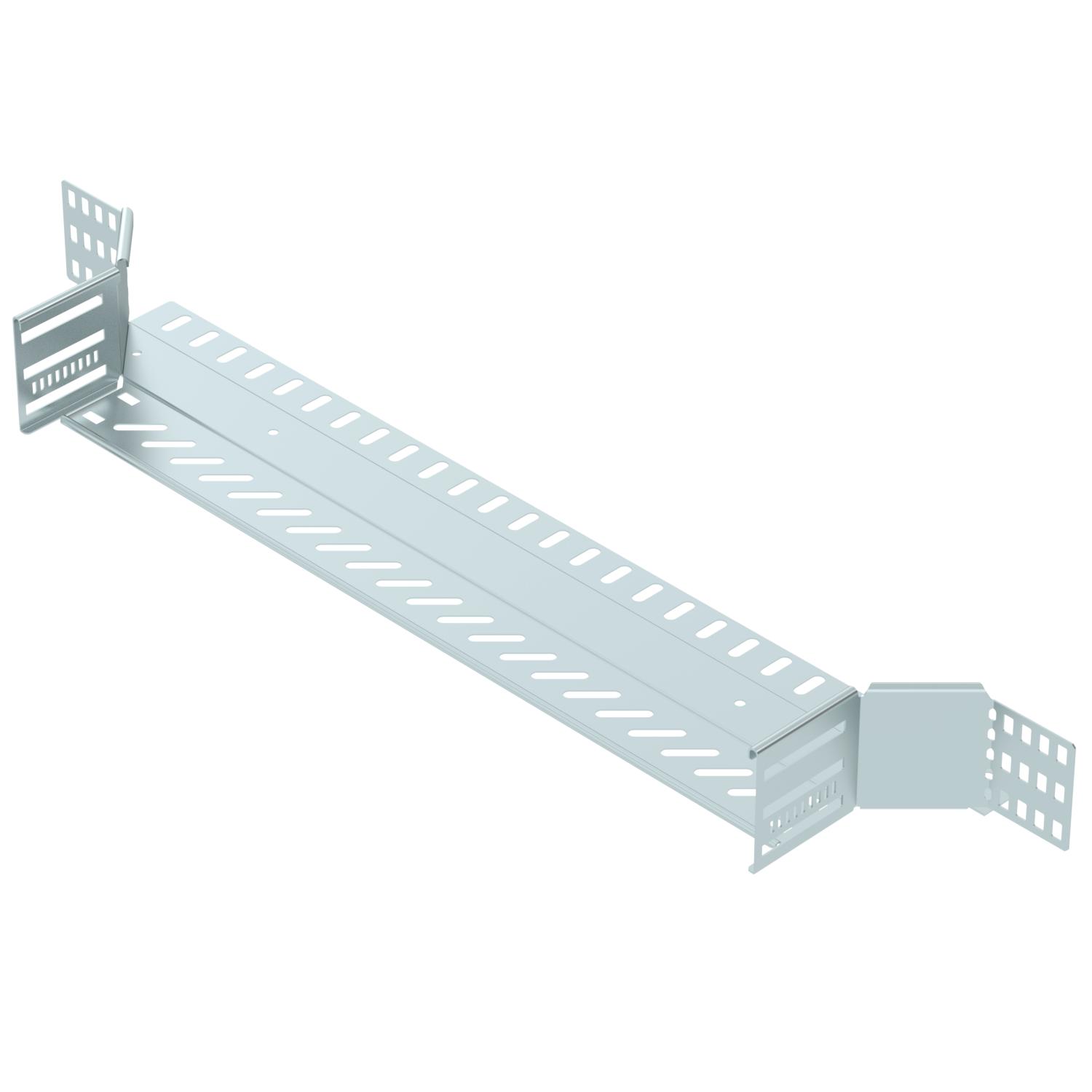

Vestavný odbočný díl 85 FS
Výr. č. 6042143 | EAN 4012197337520
- Popis produktu
-
Popis produktuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 85 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

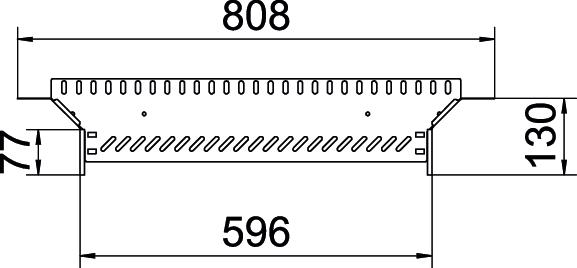

Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 20 St. Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 80x600 Šírka 600 mm Šírka výstupu 600 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 85 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko odbočného dílu FS
RAAD 600 FS 6042413 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RAA 860 FS / 6042143 , 0.20MB , pdfEÚ Vyhlásenie o zhode RAA 860 FS / 6042143 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RAA 860 FS / 6042143 , 0.09MB , pdfREACH Vyhlásenie o zhode RAA 860 FS / 6042143 , 0.12MB , pdfRoHS Vyhlásenie o zhode RAA 860 FS / 6042143 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
