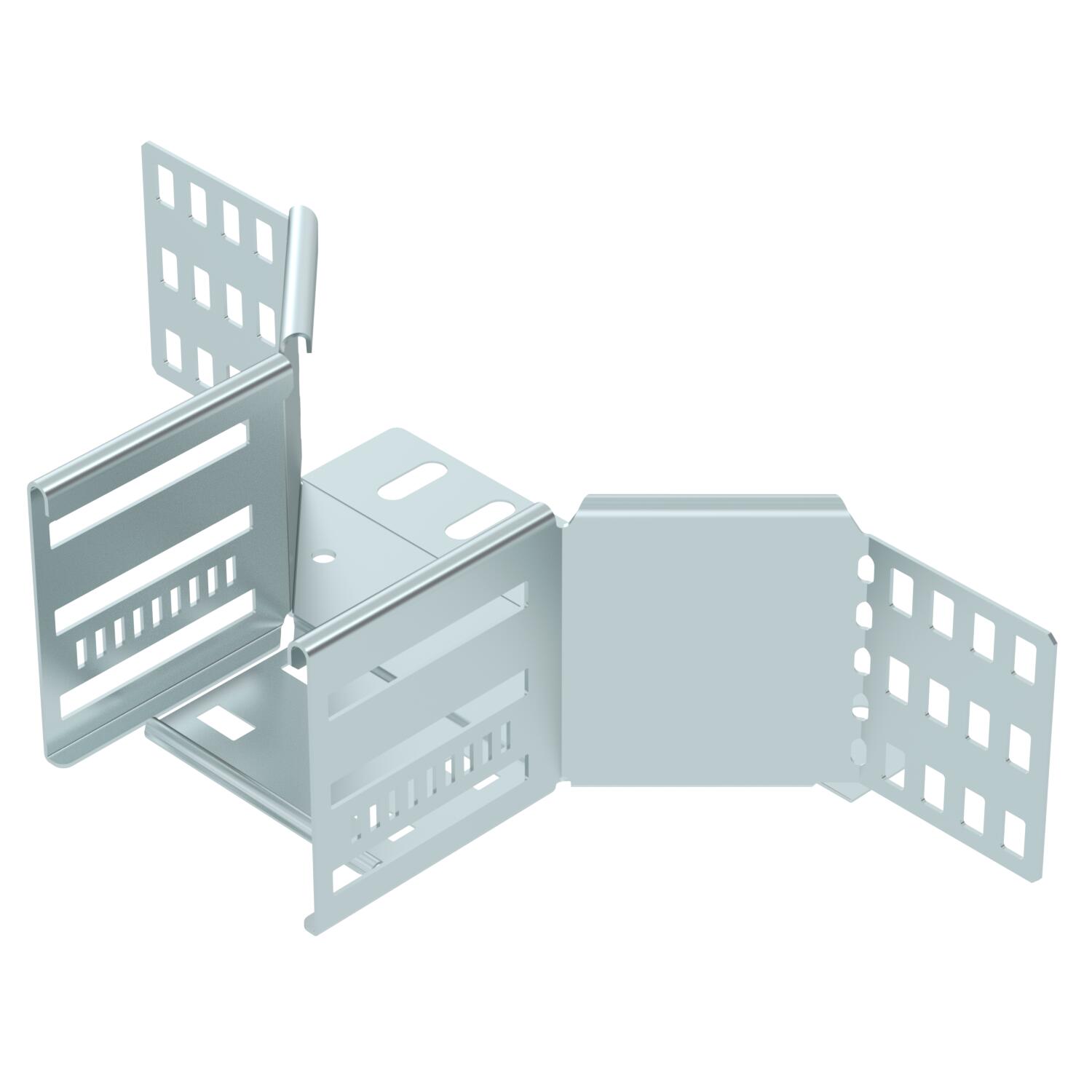

Vestavný odbočný díl 85 FS
Výr. č. 6042131 | EAN 4012197337377
- Popis produktu
-
Popis produktuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 85 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

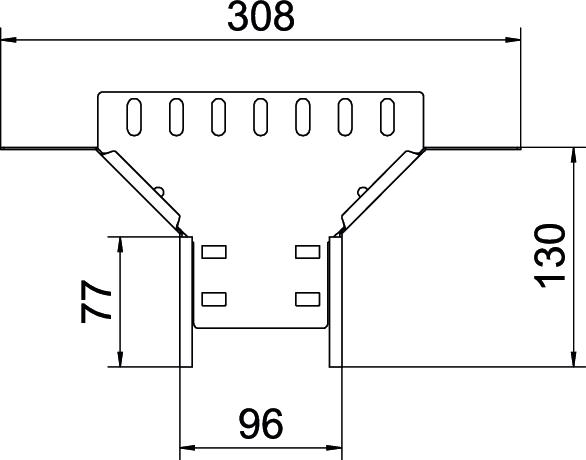

Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 14 St. Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 85x100 Rozmer B 100 mm Šírka 100 mm Šírka výstupu 100 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 85 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko odbočného dílu FS
RAAD 100 FS 6042401 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RAA 810 FS / 6042131 , 0.19MB , pdfEÚ Vyhlásenie o zhode RAA 810 FS / 6042131 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva RAA 810 FS / 6042131 , 0.09MB , pdfREACH Vyhlásenie o zhode RAA 810 FS / 6042131 , 0.12MB , pdfRoHS Vyhlásenie o zhode RAA 810 FS / 6042131 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
