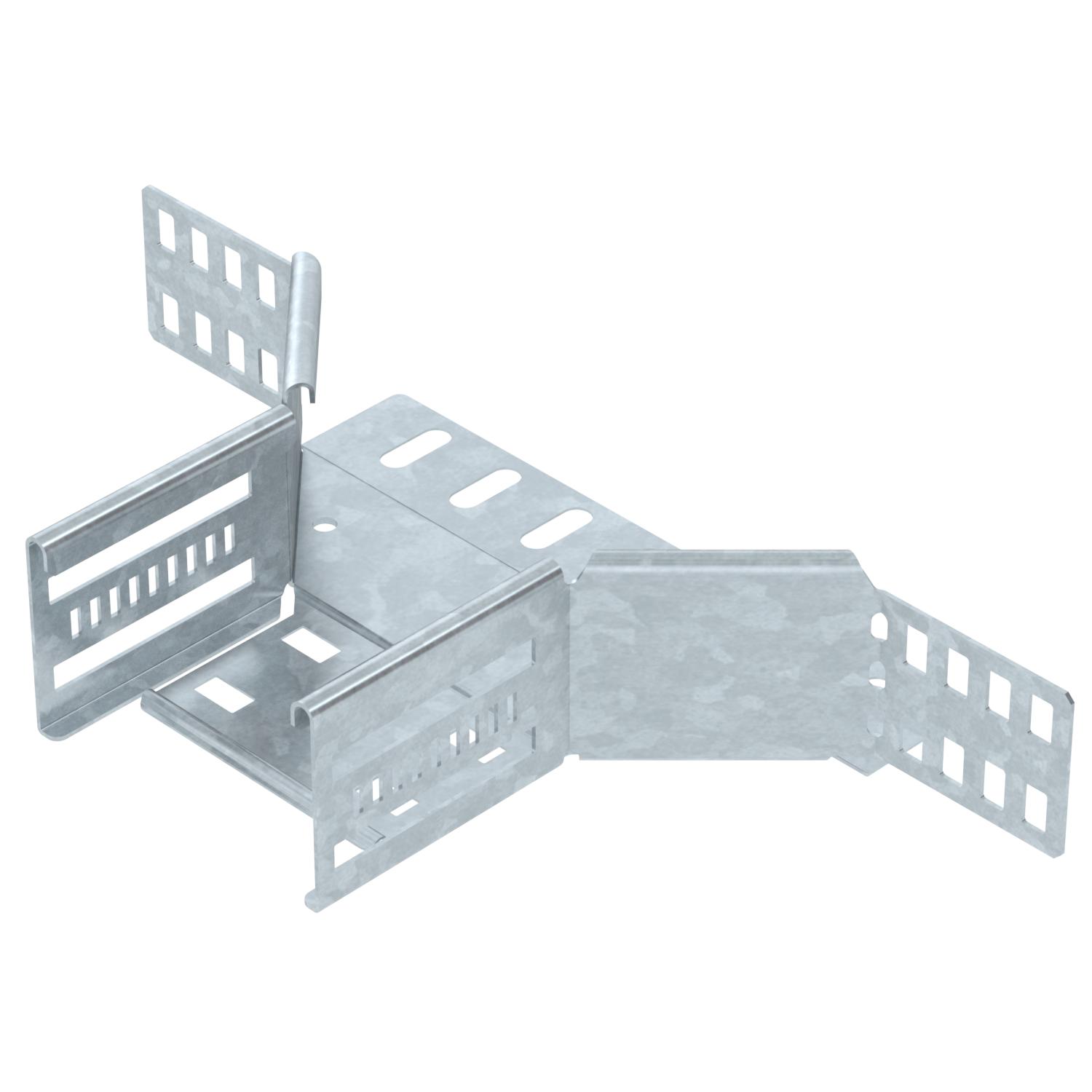

Vestavný odbočný díl 60 FT
Výr. č. 6042211 | EAN 4012197342364
- Popis produktu
-
Popis produktuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 10 St. Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Rozmer 60x100 Rozmer B 100 mm Šírka 100 mm Šírka výstupu 100 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti áno - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

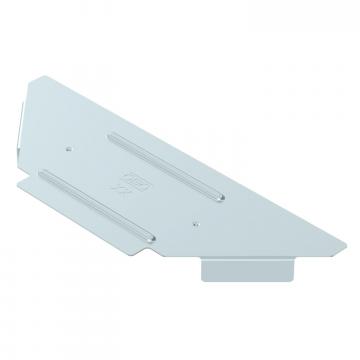

Víko vestavného odbočného dílu DD
RAAD 100 DD 6042431 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov RAA 610 FT / 6042211 , 0.19MB , pdfEÚ Vyhlásenie o zhode RAA 610 FT / 6042211 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva RAA 610 FT / 6042211 , 0.09MB , pdfREACH Vyhlásenie o zhode RAA 610 FT / 6042211 , 0.12MB , pdfRoHS Vyhlásenie o zhode RAA 610 FT / 6042211 , 0.13MB , pdfPomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdfPomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
