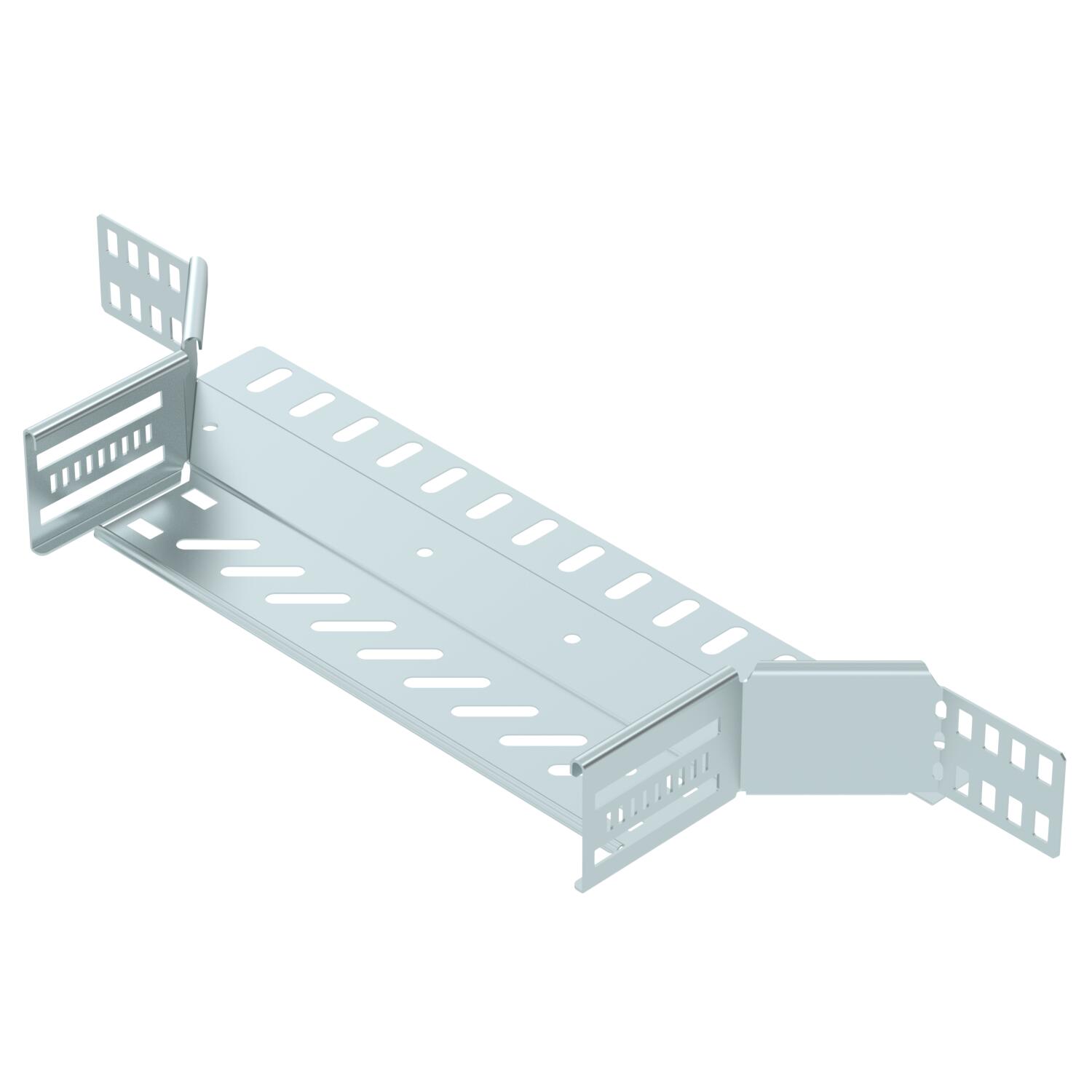

Vestavný odbočný díl 60 FS
Výr. č. 6042117 | EAN 4012197337254
- Popis produktu
-
Popis produktuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 14 St. Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 60x300 Rozmer B 300 mm Šírka 300 mm Šírka výstupu 300 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti áno - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

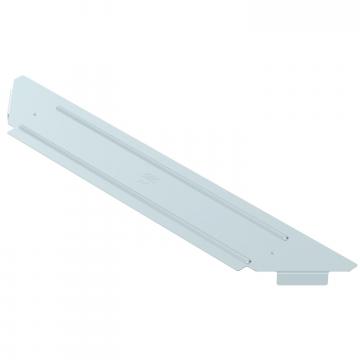

Víko odbočného dílu FS
RAAD 300 FS 6042407 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RAA 630 FS / 6042117 , 0.18MB , pdfEÚ Vyhlásenie o zhode RAA 630 FS / 6042117 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva RAA 630 FS / 6042117 , 0.09MB , pdfREACH Vyhlásenie o zhode RAA 630 FS / 6042117 , 0.12MB , pdfRoHS Vyhlásenie o zhode RAA 630 FS / 6042117 , 0.13MB , pdfPomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdfPomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
