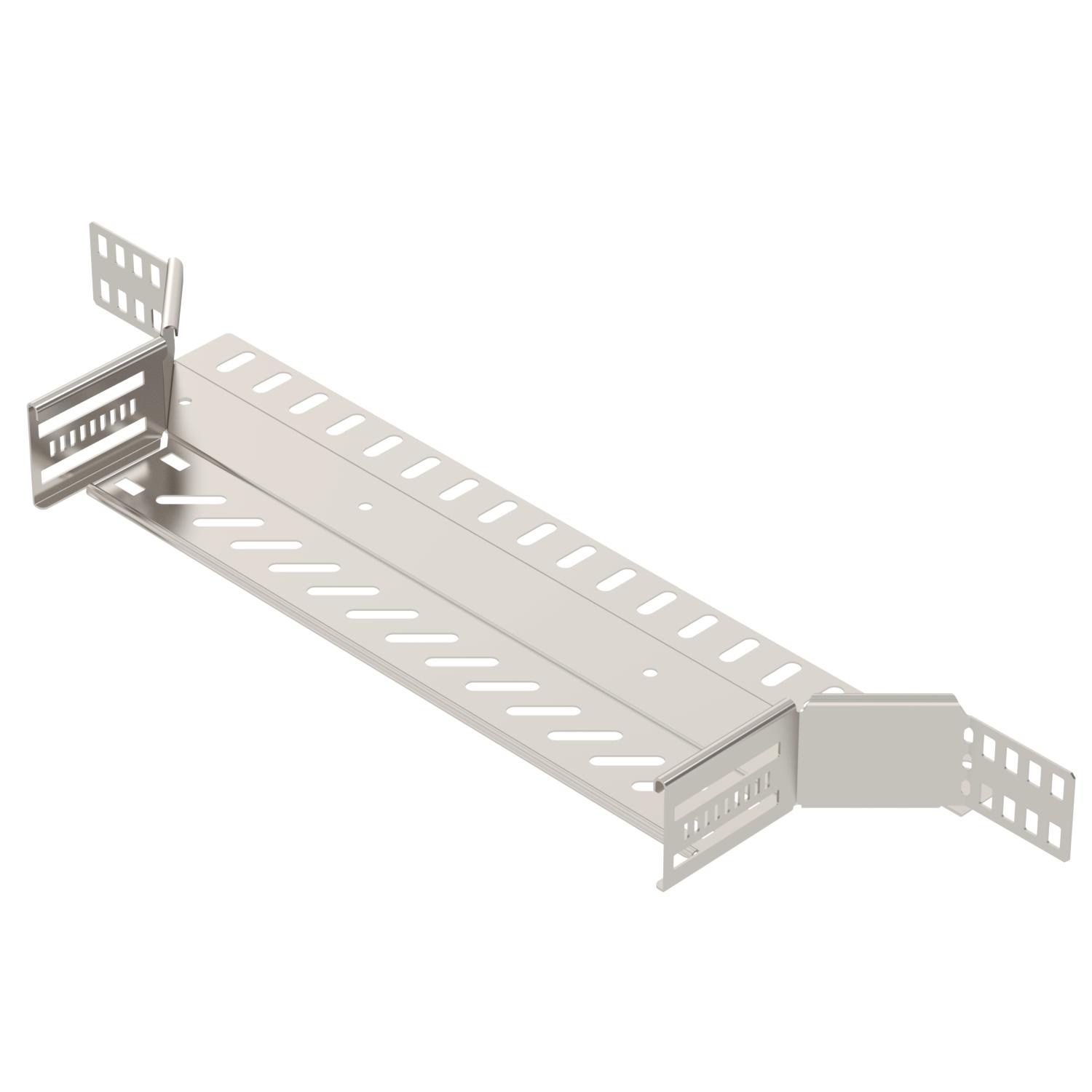

Vestavný odbočný díl 60 A4
Výr. č. 6042379 | EAN 4012197338275
- Popis produktu
-
Popis produktuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

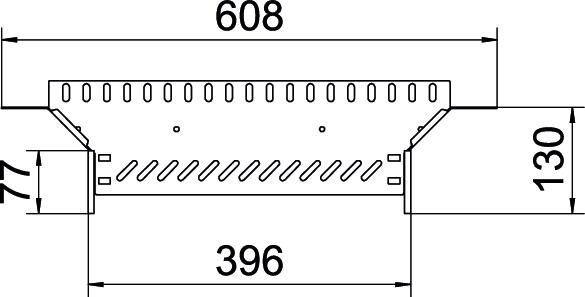

Druh spojky káblového nosného systému priskrutkované Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 22 St. Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 60x400 Rozmer B 400 mm Šírka 400 mm Šírka výstupu 400 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti áno - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

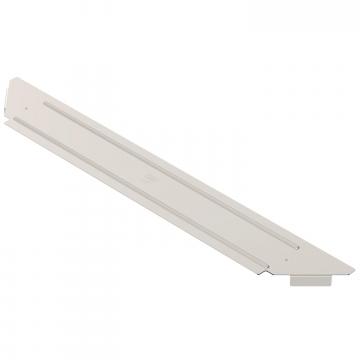

Víko odbočného dílu A4
RAAD 400 A4 6042479 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi A4
FRSB 6x12 A4 6406142 100 Kus - Na stiahnutie
-
List technických údajov RAA 640 A4 / 6042379 , 0.22MB , pdfEÚ Vyhlásenie o zhode RAA 640 A4 / 6042379 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RAA 640 A4 / 6042379 , 0.09MB , pdfREACH Vyhlásenie o zhode RAA 640 A4 / 6042379 , 0.12MB , pdfRoHS Vyhlásenie o zhode RAA 640 A4 / 6042379 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
