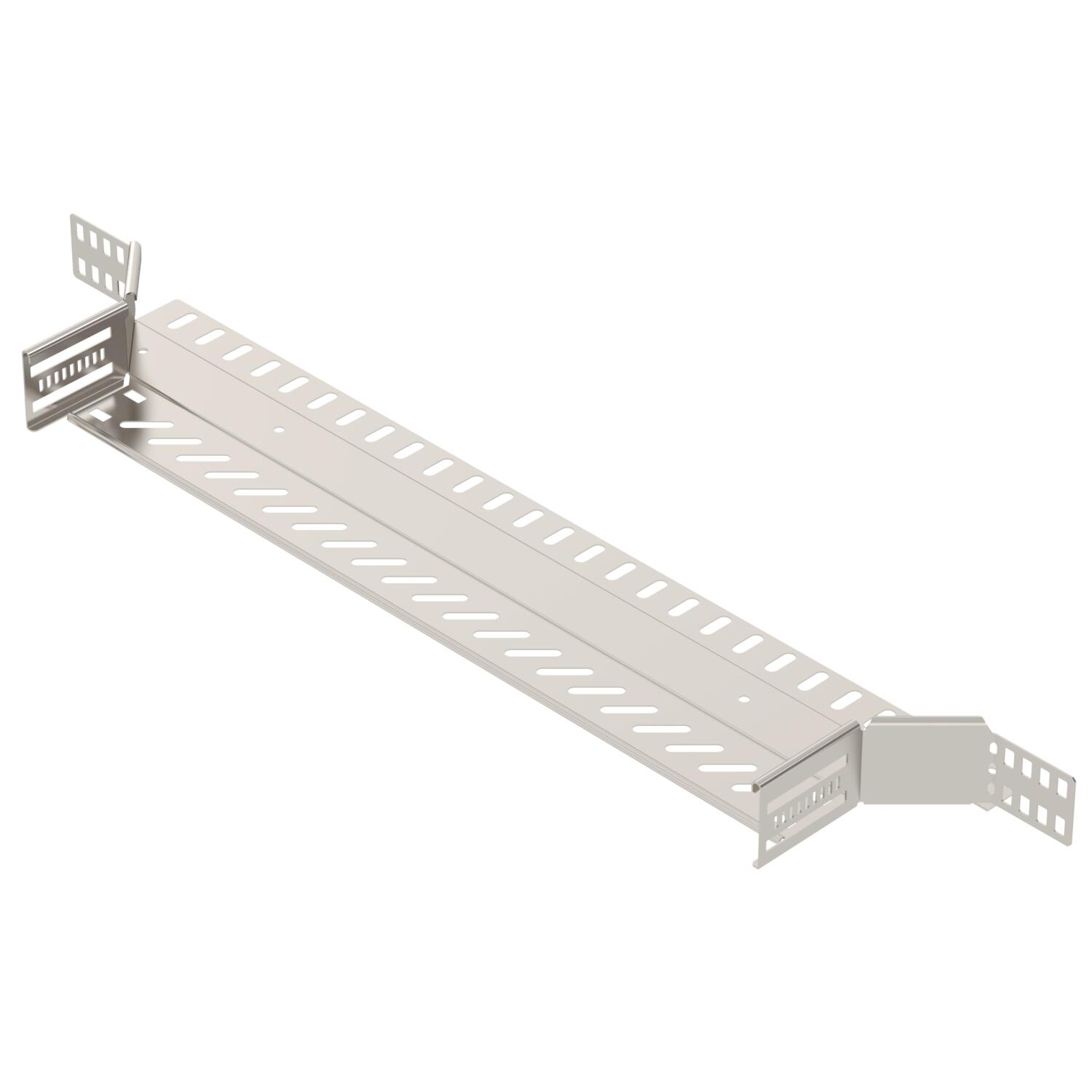

Vestavný odbočný díl 60 A2
Výr. č. 6042341 | EAN 4012197337940
- Popis produktu
-
Popis produktuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Druh spojky káblového nosného systému priskrutkované/zovreté Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 24 St. Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 60x600 Rozmer B 600 mm Šírka 600 mm Šírka výstupu 600 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti nie - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko odbočného dílu A2
RAAD 600 A2 6042463 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
