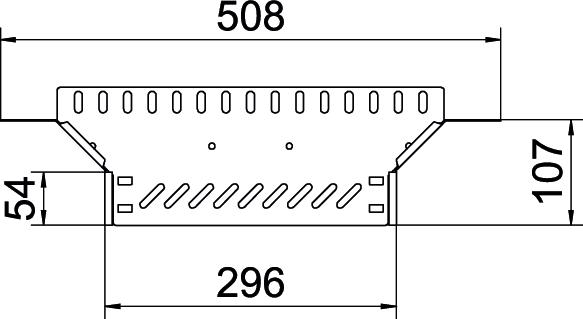

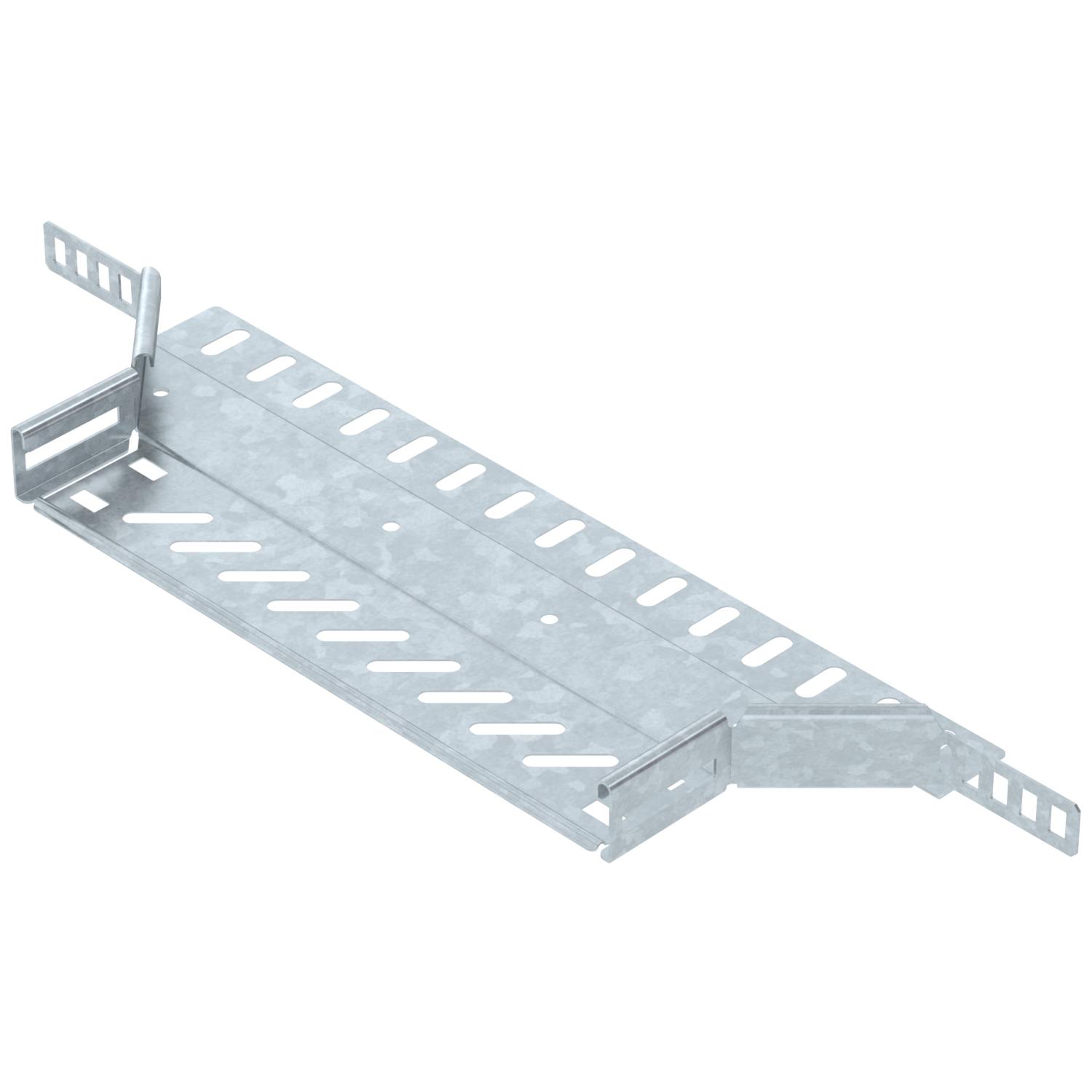

Vestavný odbočný díl 35 FT
Výr. č. 6042205 | EAN 4012197342333
- Popis produktu
-
Popis produktuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 35 mm. Spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Druh spojky káblového nosného systému priskrutkované Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 10 St. Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Rozmer 35x300 Rozmer B 300 mm Šírka 300 mm Šírka výstupu 300 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 35 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko vestavného odbočného dílu DD
RAAD 300 DD 6042437 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov RAA 330 FT / 6042205 , 0.18MB , pdfEÚ Vyhlásenie o zhode RAA 330 FT / 6042205 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva RAA 330 FT / 6042205 , 0.09MB , pdfREACH Vyhlásenie o zhode RAA 330 FT / 6042205 , 0.12MB , pdfRoHS Vyhlásenie o zhode RAA 330 FT / 6042205 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
