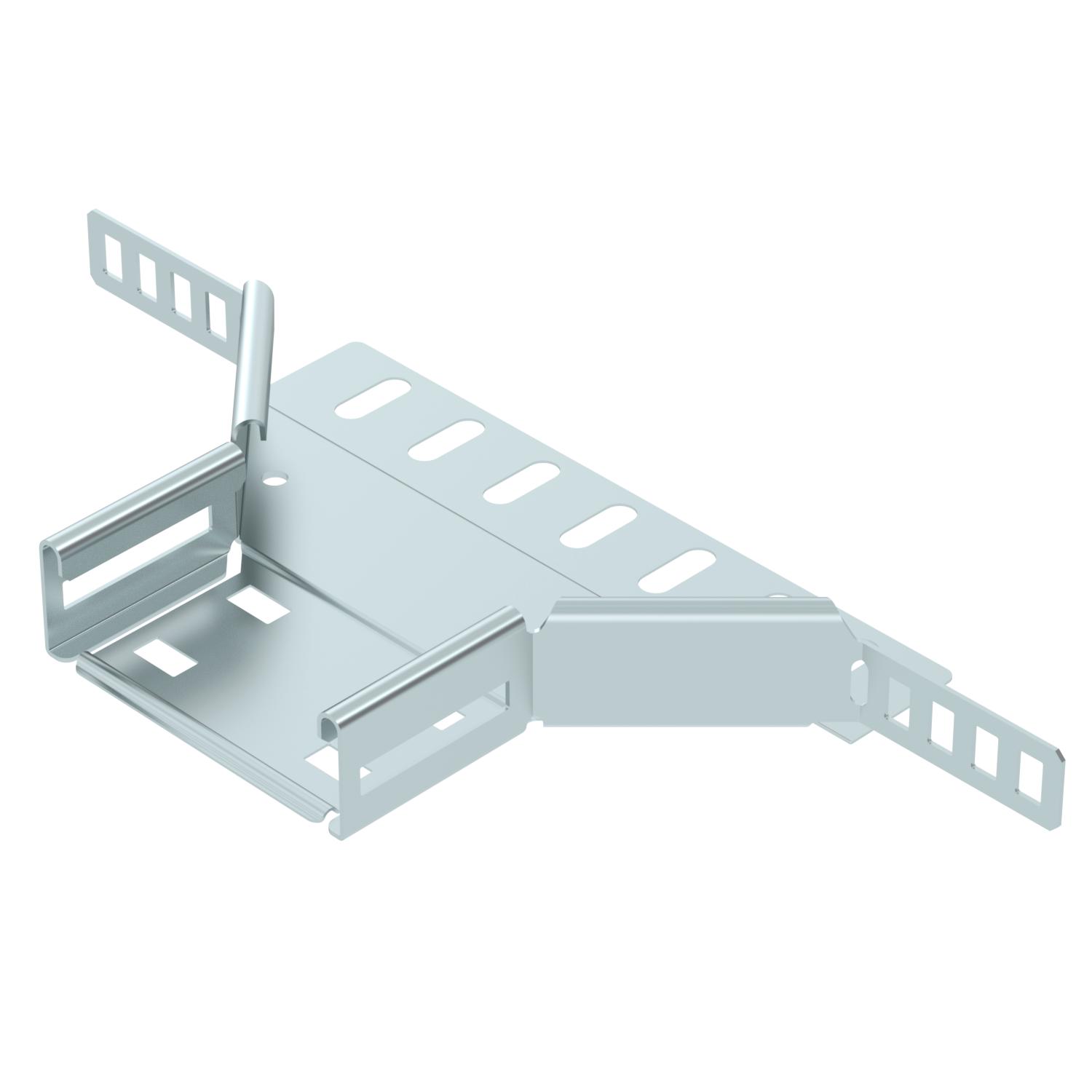

Vestavný odbočný díl 35 FS
Výr. č. 6042101 | EAN 4012197337070
- Popis produktu
-
Popis produktuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 35 mm. Spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

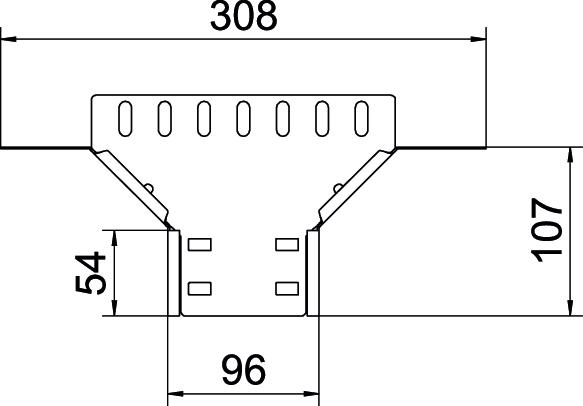

Druh spojky káblového nosného systému priskrutkované Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 6 St. Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 35x100 Rozmer B 100 mm Rozmer R 50 mm Šírka 100 mm Šírka výstupu 100 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 35 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko odbočného dílu FS
RAAD 100 FS 6042401 1 Kus - Na stiahnutie
-
List technických údajov RAA 310 FS / 6042101 , 0.18MB , pdfEÚ Vyhlásenie o zhode RAA 310 FS / 6042101 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva RAA 310 FS / 6042101 , 0.09MB , pdfREACH Vyhlásenie o zhode RAA 310 FS / 6042101 , 0.12MB , pdfRoHS Vyhlásenie o zhode RAA 310 FS / 6042101 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
