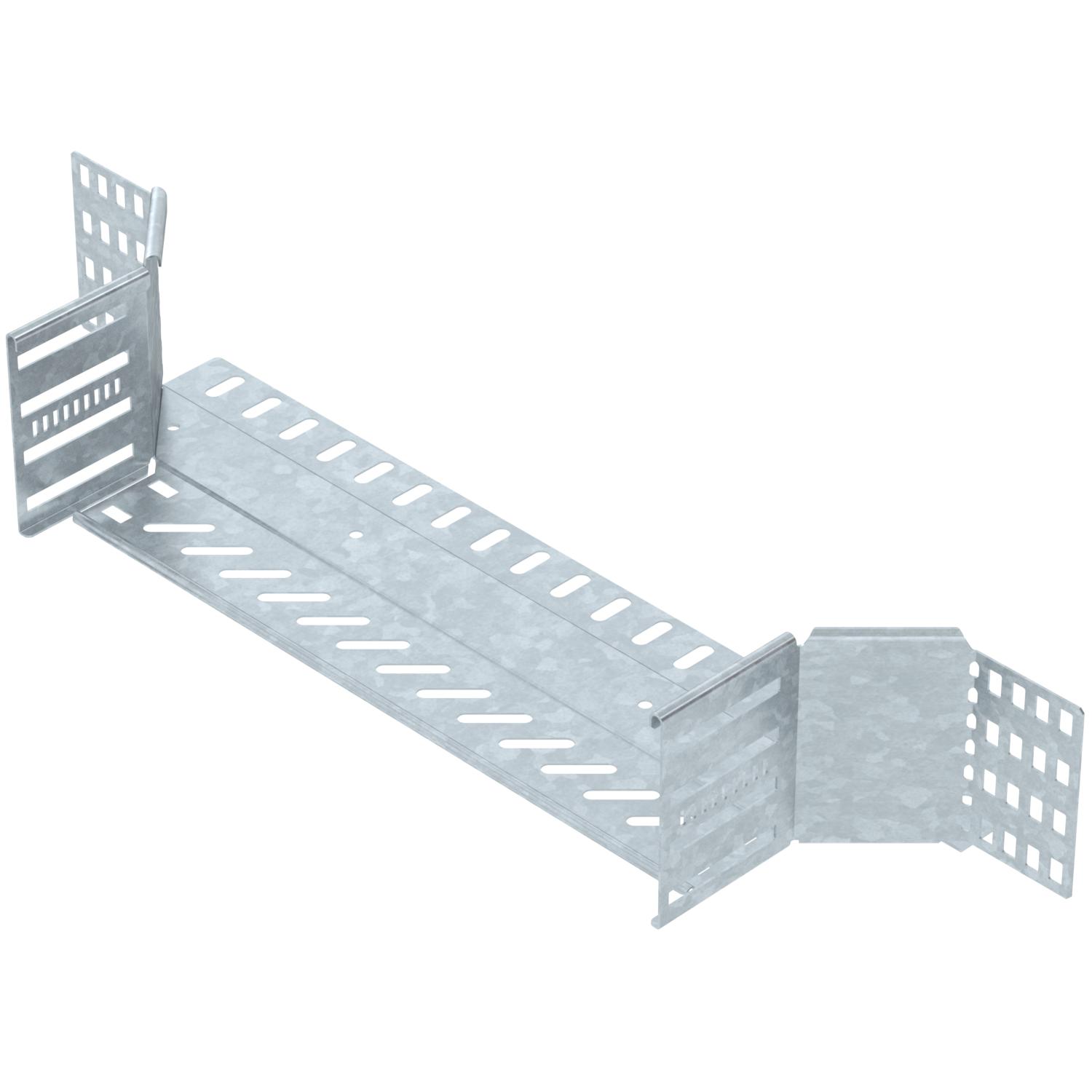

Vestavný odbočný díl 110 FT
Výr. č. 6042259 | EAN 4012197342876
- Popis produktu
-
Popis produktuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

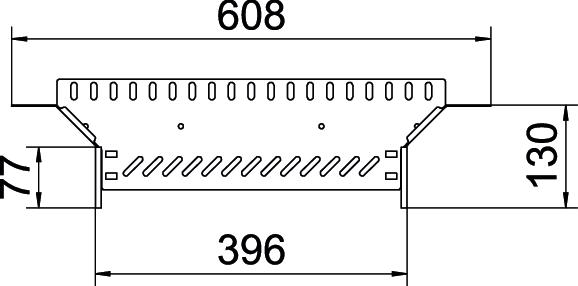

Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 22 St. Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Rozmer 110x400 Rozmer B 400 mm Šírka 400 mm Šírka výstupu 400 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko vestavného odbočného dílu DD
RAAD 400 DD 6042439 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov RAA 140 FT / 6042259 , 0.19MB , pdfEÚ Vyhlásenie o zhode RAA 140 FT / 6042259 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva RAA 140 FT / 6042259 , 0.09MB , pdfREACH Vyhlásenie o zhode RAA 140 FT / 6042259 , 0.12MB , pdfRoHS Vyhlásenie o zhode RAA 140 FT / 6042259 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
