Vějířová podložka DIN 6798 A4

Výr. č. / Typ

Rozmer D min.

Rozmer d

Rozmer h

Závit

Popis produktu

Popis produktu

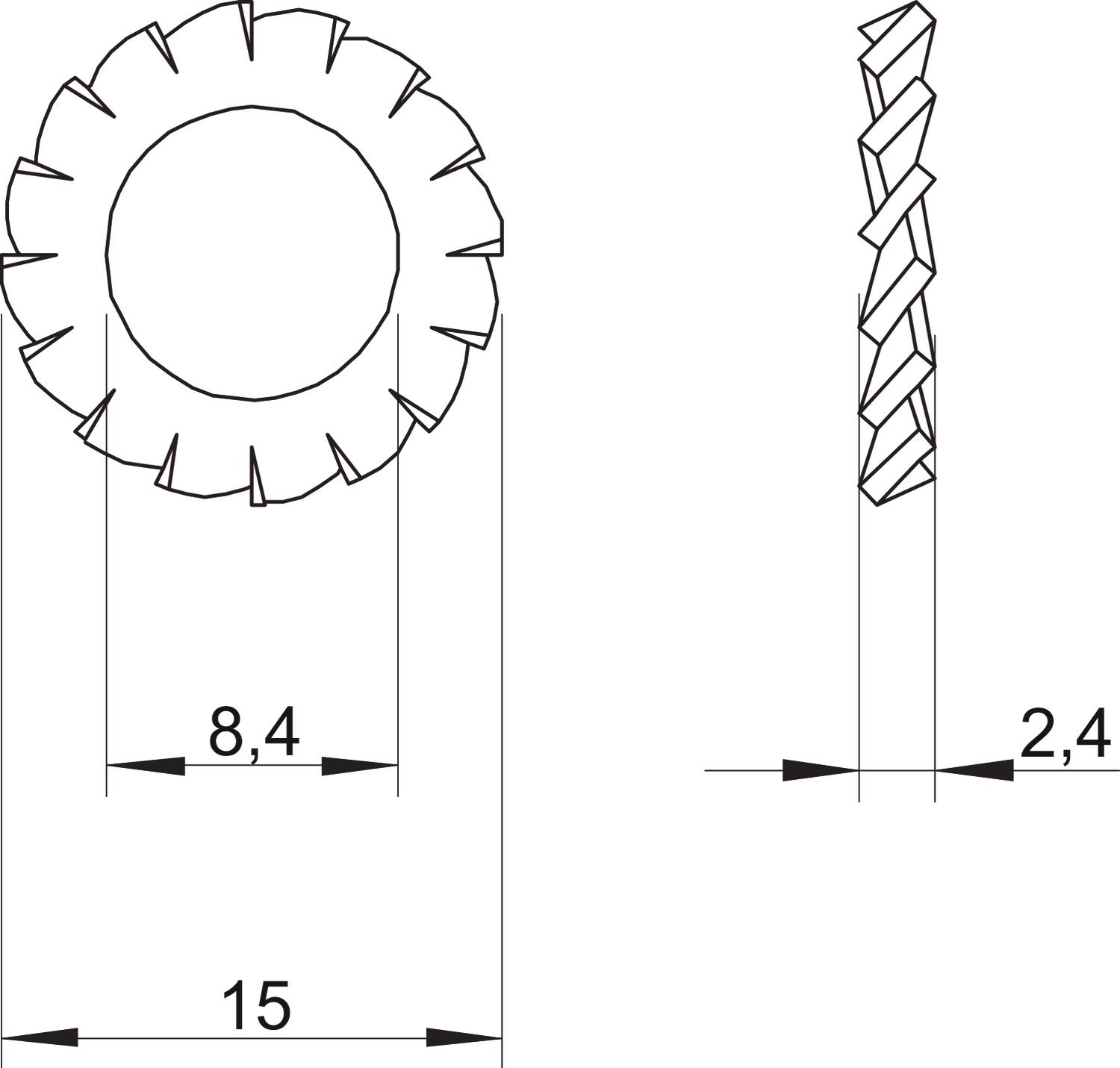

Vějířová podložka podle DIN 6798, tvar A.

Technické údaje

Hrúbka	2,4 mm
Materiál	ušľachtilá oceľ, nehrdzavejúca
Povrch	lesklá, dodatočne upravená
Rozmer	M8
Rozmer d	8,4 mm
Rozmer D max.	15 mm
Rozmer D min.	15 mm

Rozmer h	2,4 mm
Vnútorný priemer	8,4 mm
Vonkajší priemer	15 mm
Vyhotovenie poistnej podložky	otvorené vonkajšie ozubenie
Výška	2,4 mm
Závit	M8

Všetky typy

Všetky typy

Typ	Rozmer D min.	Rozmer d	Rozmer h	Závit	Výr. č.	Množstvo	najm. PJ
SWS M6 A4	11 mm	6,4 mm	2,1 mm	M6	3404372	Kus	100 Kus
SWS M8 A4	15 mm	8,4 mm	2,4 mm	M8	3404377	Kus	100 Kus
SWS M10 A4	18 mm	10,5 mm	2,7 mm	M10	3404381	Kus	100 Kus
SWS M12 A4	20,5 mm	13 mm	3 mm	M12	3404385	Kus	100 Kus
