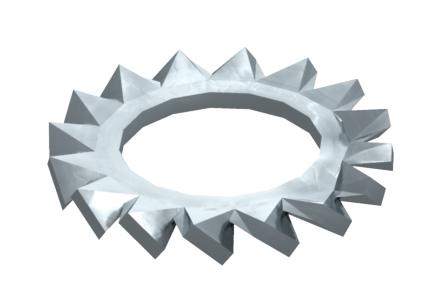

Vějířová podložka DIN 6798 A2

Výr. č. / Typ

Rozmer D min.

Rozmer d

Rozmer h

Závit

Popis produktu

Popis produktu

Vějířová podložka podle DIN 6798, tvar A.

Technické údaje

Hrúbka	2,4 mm
Hrúbka plechu	0,09 in
Materiál	ušľachtilá oceľ, nehrdzavejúca
Povrch	lesklá, dodatočne upravená

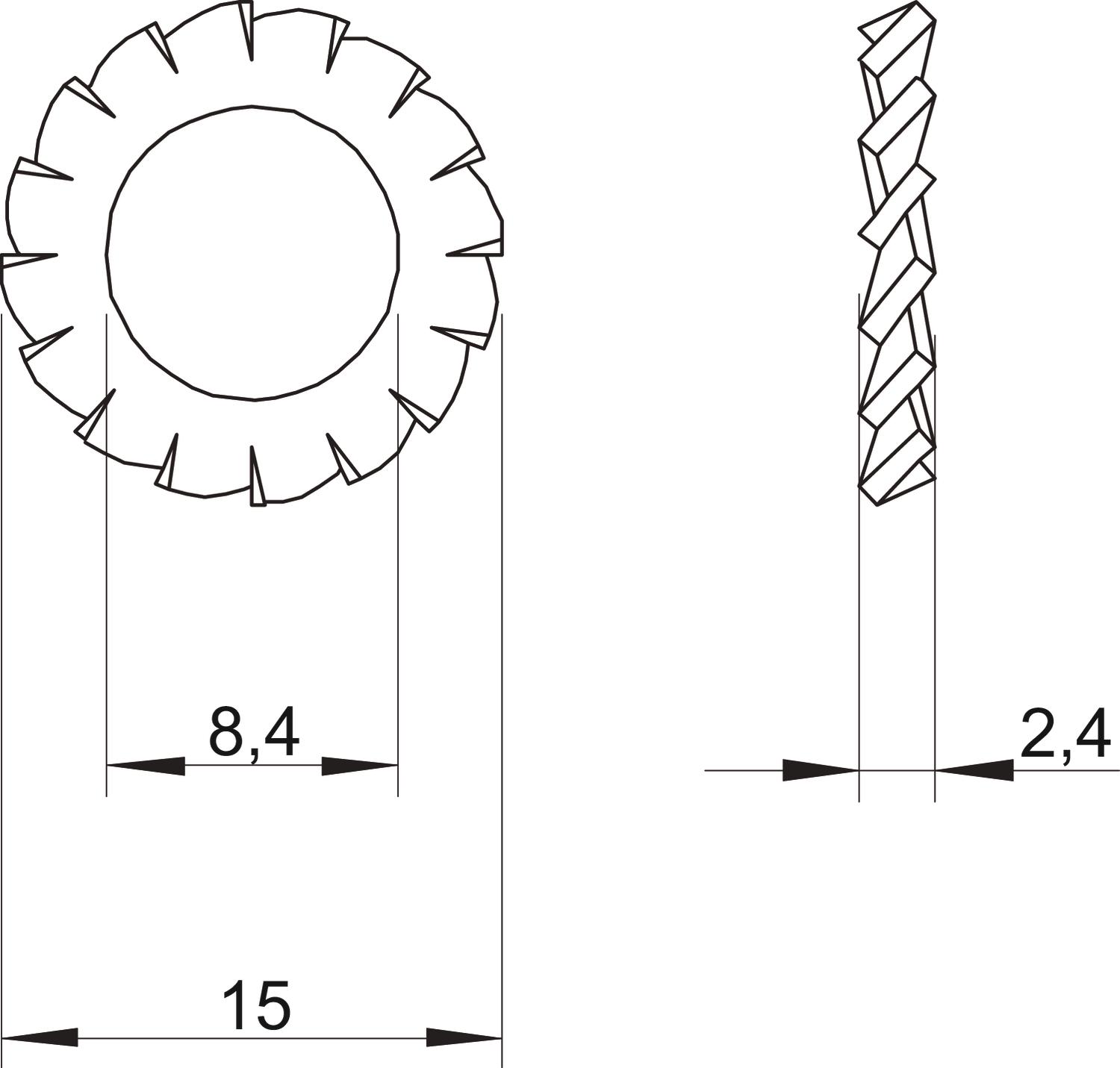

Rozmer	M8
Rozmer d	8,4 mm
Rozmer D min.	15 mm

Rozmer h	2,4 mm
Vnútorný priemer	0,33 mm
Vonkajší priemer	15 mm
Vyhotovenie poistnej podložky	otvorené vonkajšie ozubenie
Výška	2,4 mm
Závit	M8

Všetky typy

Všetky typy

Typ	Rozmer D min.	Rozmer d	Rozmer h	Závit	Výr. č.	Množstvo	najm. PJ
SWS M6 A2	11 mm	6,4 mm	2,1 mm	M6	3404331	Kus	100 Kus
SWS M8 A2	15 mm	8,4 mm	2,4 mm	M8	3404358	Kus	100 Kus

Na stiahnutie

List technických údajov SWS M8 A2 / 3404358 , 0.13MB , pdf

Katalóg Fastening materials , 19.78MB , pdf

SWS M8 A2 / 3404358
