Uzemňovací příchytka typu 952 65 | 3 | 18,5 | 21,5

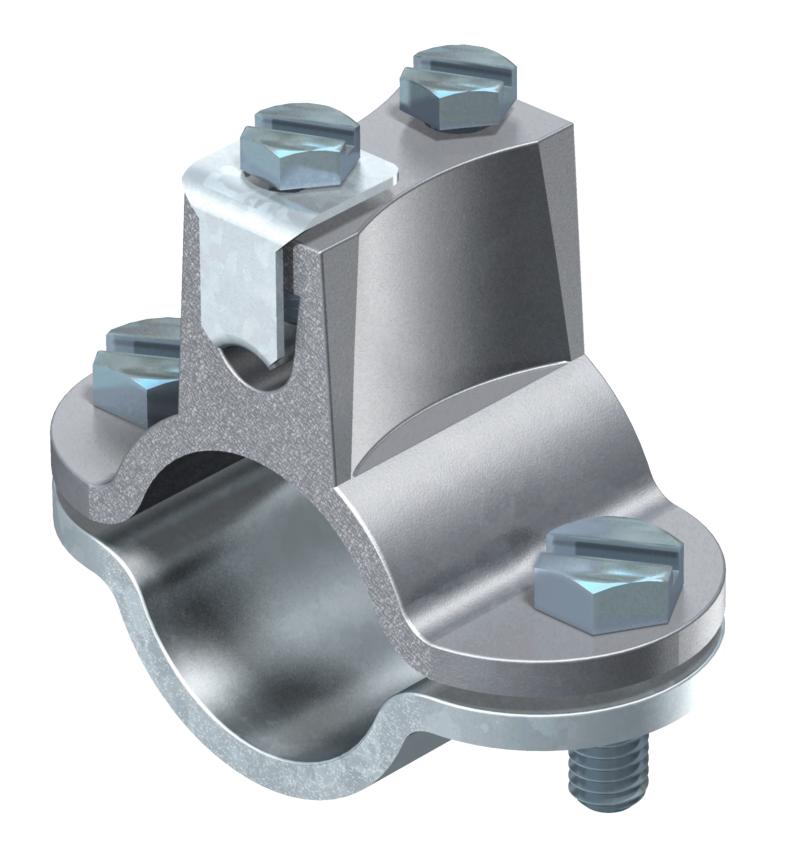

Uzemňovací příchytka typu 952

Výr. č. 5052076 | EAN 4012195386834

Výr. č. / Typ

Rozmer A

Rozmer X	3 mm

Rozsah upínania D min.

Rozsah upínania D max.

Popis produktu

Popis produktu

• Pro trubky 1/2–2 palce, resp. Ø 11,5–60 mm
• Možnost připojení vedení 16–70 mm², resp. kruhového vodiče do Ø 10 s přítlačnou lištou a pojistkou proti ztrátě z nerezové oceli
• Se dvěma šrouby se šestihrannou hlavou M6 × 16 a dvěma šrouby se šestihrannou hlavou M8 × 20 ze žárově zinkované oceli
• Vrchní díl příchytky s odlitou svorkou tvoří zinkový tlakový odlitek, spodní díl příchytky je ze žárově zinkované oceli

Technické údaje

Technické údaje

Materiál	Oceľ
Počet vodičov	1
Povrch	žiarovo zinkované ponorením
Prierez pripájaného kábla max.	70 mm²
Prierez pripájaného kábla min.	16 mm²
Rozmer	1/2"

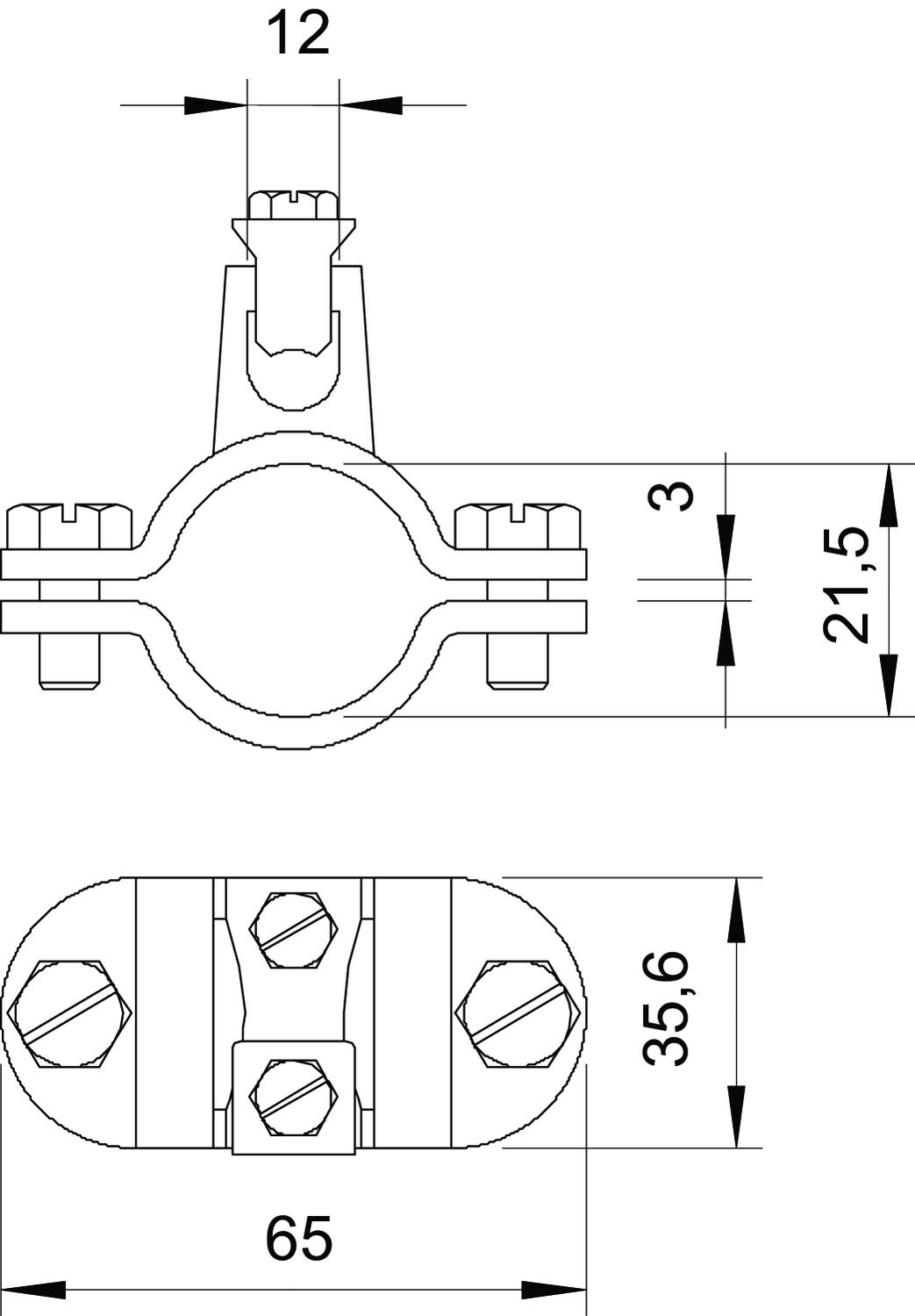

Rozmer A	65 mm
Rozmer D	21,5 mm
Rozmer X	3 mm
Rozsah upínania D	1/2
Rozsah upínania D max.	21,5 mm
Rozsah upínania D min.	18,5 mm

Všetky typy

Všetky typy

Typ	Rozmer A	Rozmer X	Rozsah upínania D min.	Rozsah upínania D max.	Výr. č.	Množstvo	najm. PJ
952 Z 1/2	65 mm	3 mm	18,5 mm	21,5 mm	5052076	Kus	5 Kus
952 Z 3/4	71 mm	3 mm	24 mm	27 mm	5052092	Kus	5 Kus
952 Z 1	77 mm	3 mm	30,5 mm	33,5 mm	5052114	Kus	5 Kus
952 Z 1 1/4	87 mm	3 mm	39,5 mm	42,5 mm	5052130	Kus	5 Kus
952 Z 1 1/2	94 mm	3 mm	45,5 mm	48,5 mm	5052157	Kus	5 Kus
952 Z 2	105 mm	3 mm	57 mm	60 mm	5052181	Kus	5 Kus
