Uzemňovací příchytka typu 950 45 | 2 | 12 | 14

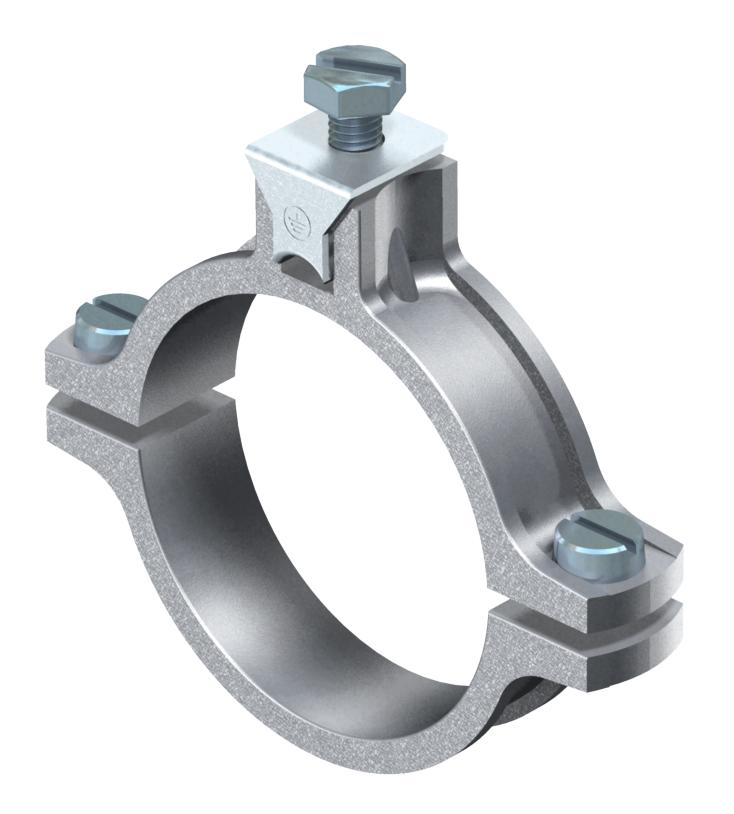

Uzemňovací příchytka typu 950

Výr. č. 5050030 | EAN 4012195386117

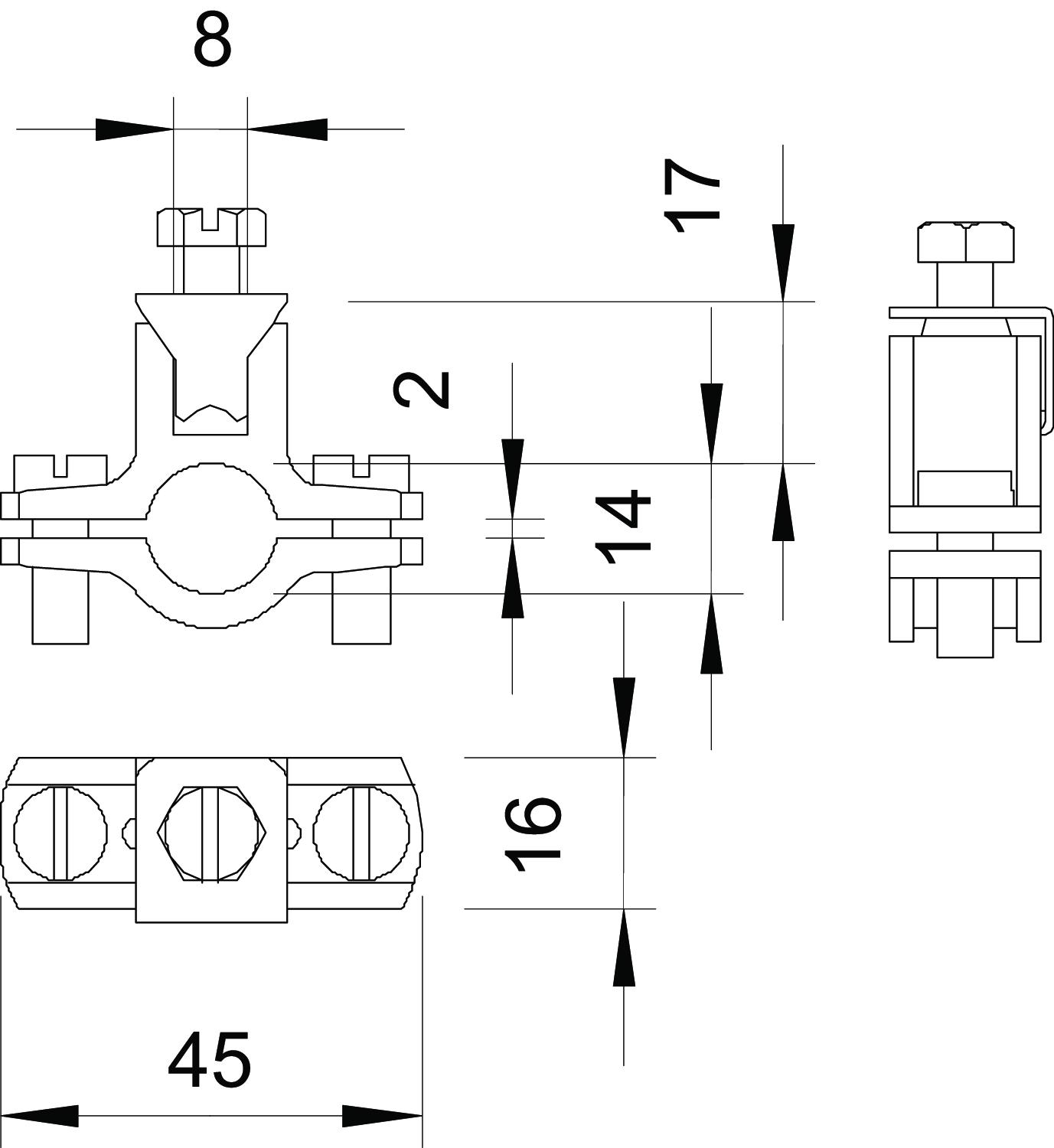

Výr. č. / Typ

Rozmer A

Rozmer X

Rozsah upínania D min.

Rozsah upínania D max.

Popis produktu

Popis produktu

• Pro trubky s Ø 1/4–2 palce
• Možnost připojení vedení do 35 mm² nebo kruhového vodiče do Ø 6 mm
• S přítlačnou lištou opatřenou pojistkou proti ztrátě, dvěma šrouby s válcovou hlavou M6 × 16 a jedním šroubem se šestihrannou hlavou M6 × 16 z galvanicky zinkované oceli, spodní a vrchní díl příchytky ze zinku litého pod tlakem

Technické údaje

Technické údaje

Materiál	Zinkový tlakový odliatok
Počet vodičov	1
Povrch	galvanicky zinkované
Prierez pripájaného kábla max.	35 mm²
Rozmer	1/4"
Rozmer A	45 mm

Rozmer D	14 mm
Rozmer X	2 mm
Rozsah upínania D	1/4
Rozsah upínania D max.	14 mm
Rozsah upínania D min.	12 mm

Všetky typy

Všetky typy

Typ	Rozmer A	Rozmer X	Rozsah upínania D min.	Rozsah upínania D max.	Výr. č.	Množstvo	najm. PJ
950 Z 1/4	45 mm	2 mm	12 mm	14 mm	5050030	Kus	10 Kus
950 Z 3/8	50 mm	2 mm	15,5 mm	17,5 mm	5050057	Kus	10 Kus
950 Z 1/2	54 mm	2,5 mm	20 mm	22,5 mm	5050073	Kus	10 Kus
950 Z 3/4	61 mm	3 mm	25 mm	28 mm	5050081	Kus	10 Kus
950 Z 1	66 mm	3 mm	31,5 mm	34,5 mm	5050111	Kus	10 Kus
950 Z 1 1/4	78 mm	3 mm	40,5 mm	43,5 mm	5050138	Kus	10 Kus
950 Z 1 1/2	84 mm	3 mm	46,5 mm	49,5 mm	5050154	Kus	10 Kus
950 Z 1 3/4	88 mm	3 mm	51 mm	54 mm	5050170	Kus	10 Kus
950 Z 2	96 mm	3 mm	58,5 mm	61,5 mm	5050197	Kus	10 Kus
