Uzemňovací příchytka typu 942 55 | 3 | 19 | 22

Uzemňovací příchytka typu 942

Výr. č. 5038073 | EAN 4012195384731

Výr. č. / Typ

Rozmer A

Rozmer X

Rozsah upínania D min.

Rozsah upínania D max.

Popis produktu

Popis produktu

• Pro trubky 1/8–1 1/2 palce, resp. Ø 8–49 mm
• Možnost připojení vedení do 25 mm²
• S připojovací svorkou a šroubem s válcovou hlavou M6 × 16 z niklované mosazi
• Vrchní a spodní díl příchytky z niklované mědi

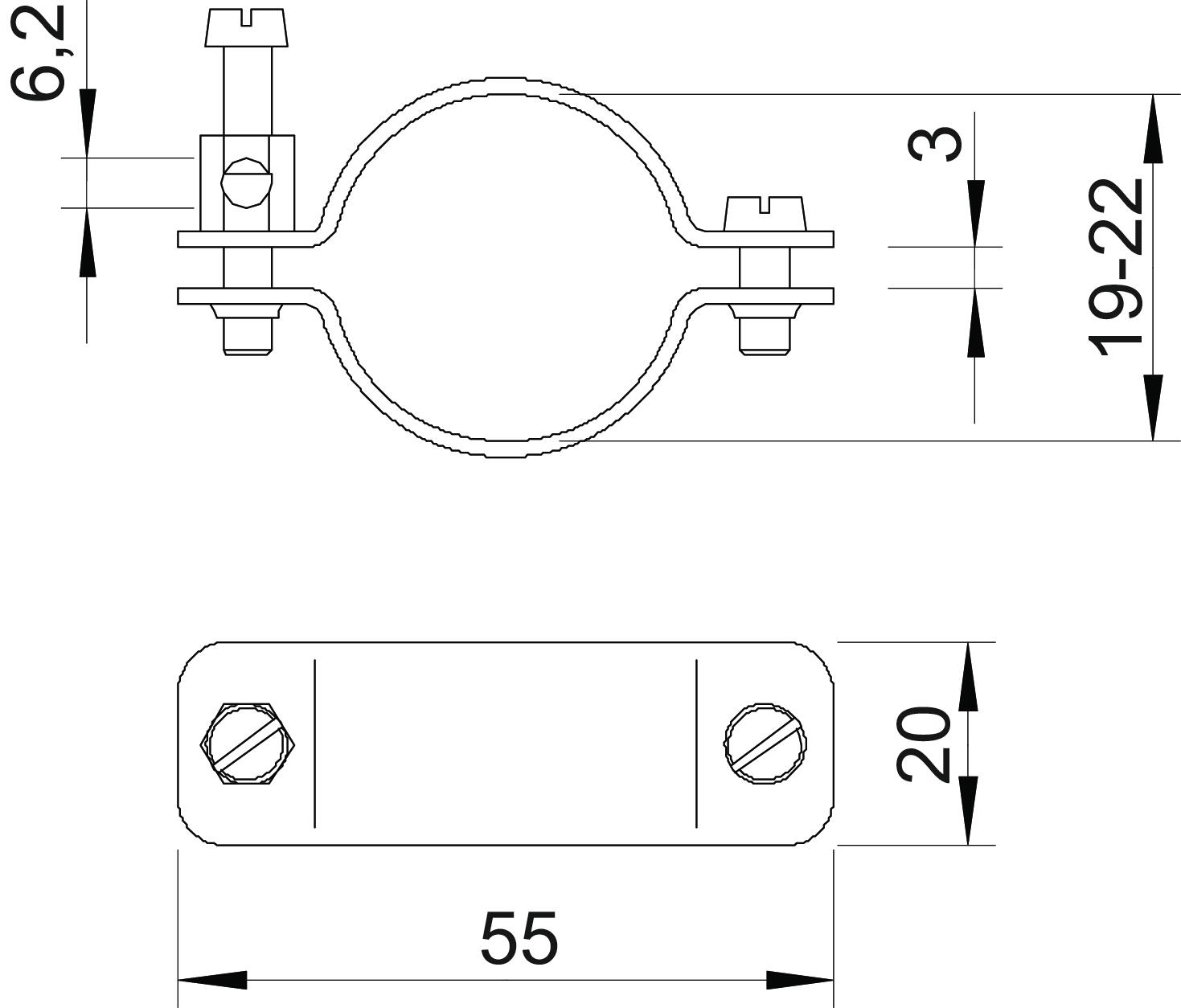

Technické údaje

Technické údaje

Materiál	Meď
Počet vodičov	1
Povrch	niklované
Prierez pripájaného kábla max.	25 mm²
Rozmer	19-22mm
Rozmer A	55 mm

Rozmer b	20 mm
Rozmer X	3 mm
Rozsah upínania D	1/2
Rozsah upínania D max.	22 mm
Rozsah upínania D min.	19 mm

Všetky typy

Všetky typy

Typ	Rozmer A	Rozmer X	Rozsah upínania D min.	Rozsah upínania D max.	Výr. č.	Množstvo	najm. PJ
942 11	44 mm	3,5 mm	8 mm	11 mm	5038014	Kus	10 Kus
942 15	50 mm	3 mm	13 mm	15 mm	5038030	Kus	10 Kus
942 18	52 mm	2 mm	16 mm	18 mm	5038057	Kus	10 Kus
942 22	55 mm	3 mm	19 mm	22 mm	5038073	Kus	10 Kus
942 28	63 mm	3 mm	24 mm	28 mm	5038081	Kus	10 Kus
942 35	71 mm	5 mm	30 mm	35 mm	5038111	Kus	10 Kus
942 43	81 mm	5 mm	39 mm	43 mm	5038138	Kus	10 Kus
942 49	86 mm	5 mm	44 mm	49 mm	5038154	Kus	10 Kus
