Poznámka: Tento článok už nie je podporovaný.
Aktuálny článok nájdete tu: 7410023 / Protahovací a odbočná krabice UZD350-4

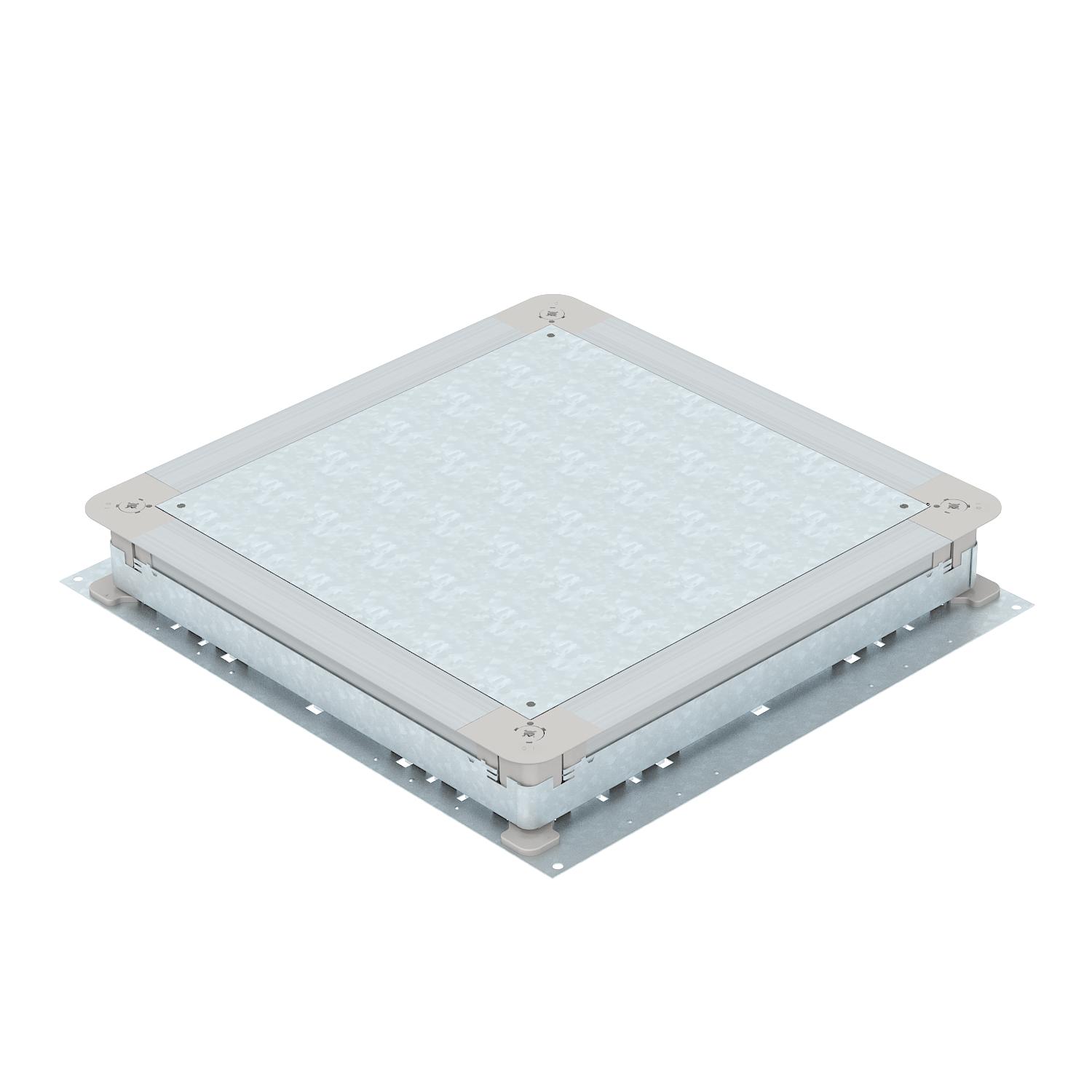

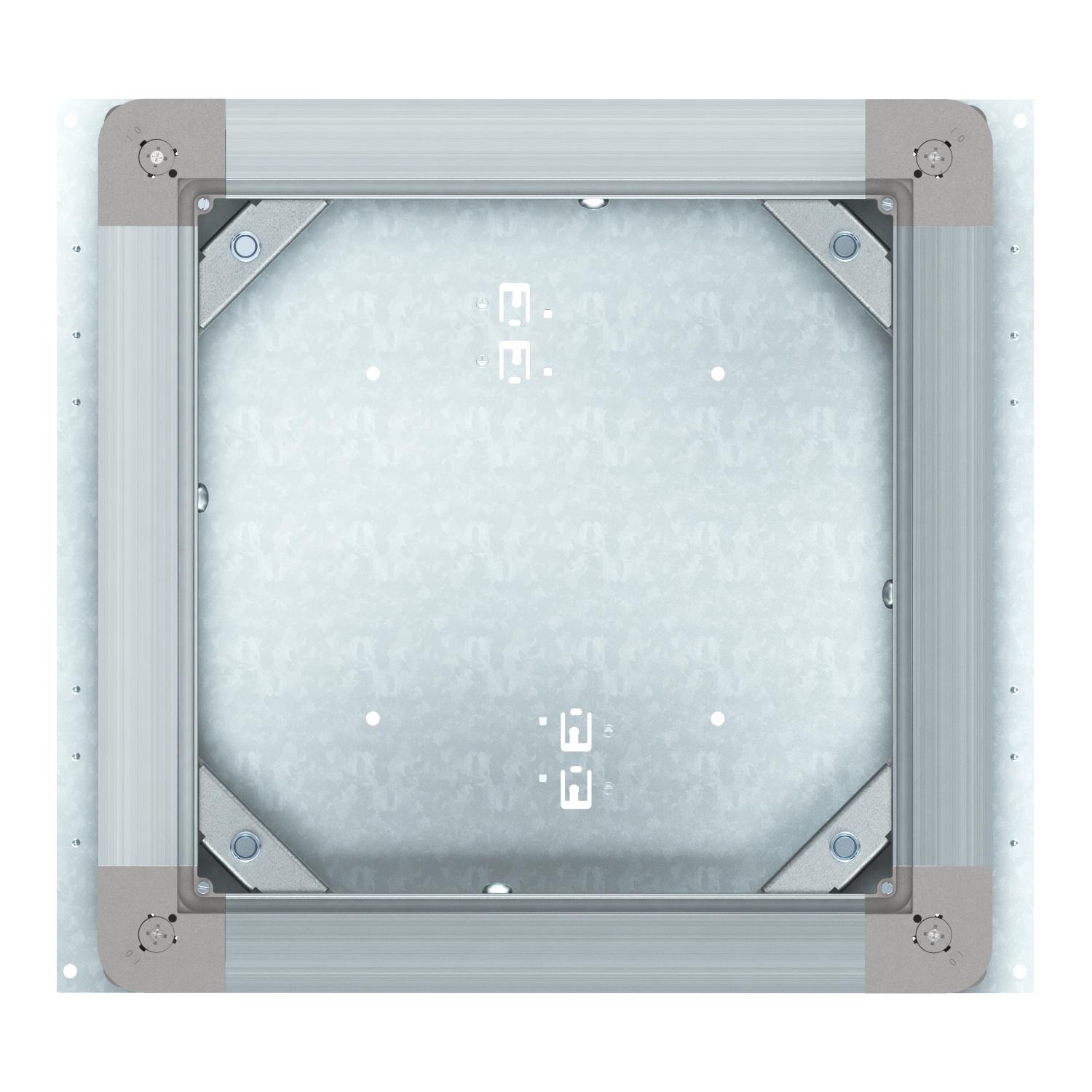

UZD350-3 pro výšku mazaniny 70–125 mm
Výr. č. 7410034 | EAN 4012195431633
- Popis produktu
-
Popis produktuPodlahová protahovací a odbočná krabice pro podlahové instalační kanály zalité mazaninou s bočnicemi z ocelového plechu. K montáži vestavných jednotek do montážního víka (objednává se zvlášť). Plynule nivelovatelná na výšku mazaniny (možnost rychlonivelace). Mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Možností akustického oddělení po zhotovení mazaniny a se systémovým příslušenstvím vhodný i pro vysoké zatížení.
-
- Technické údaje
-
Technické údaje

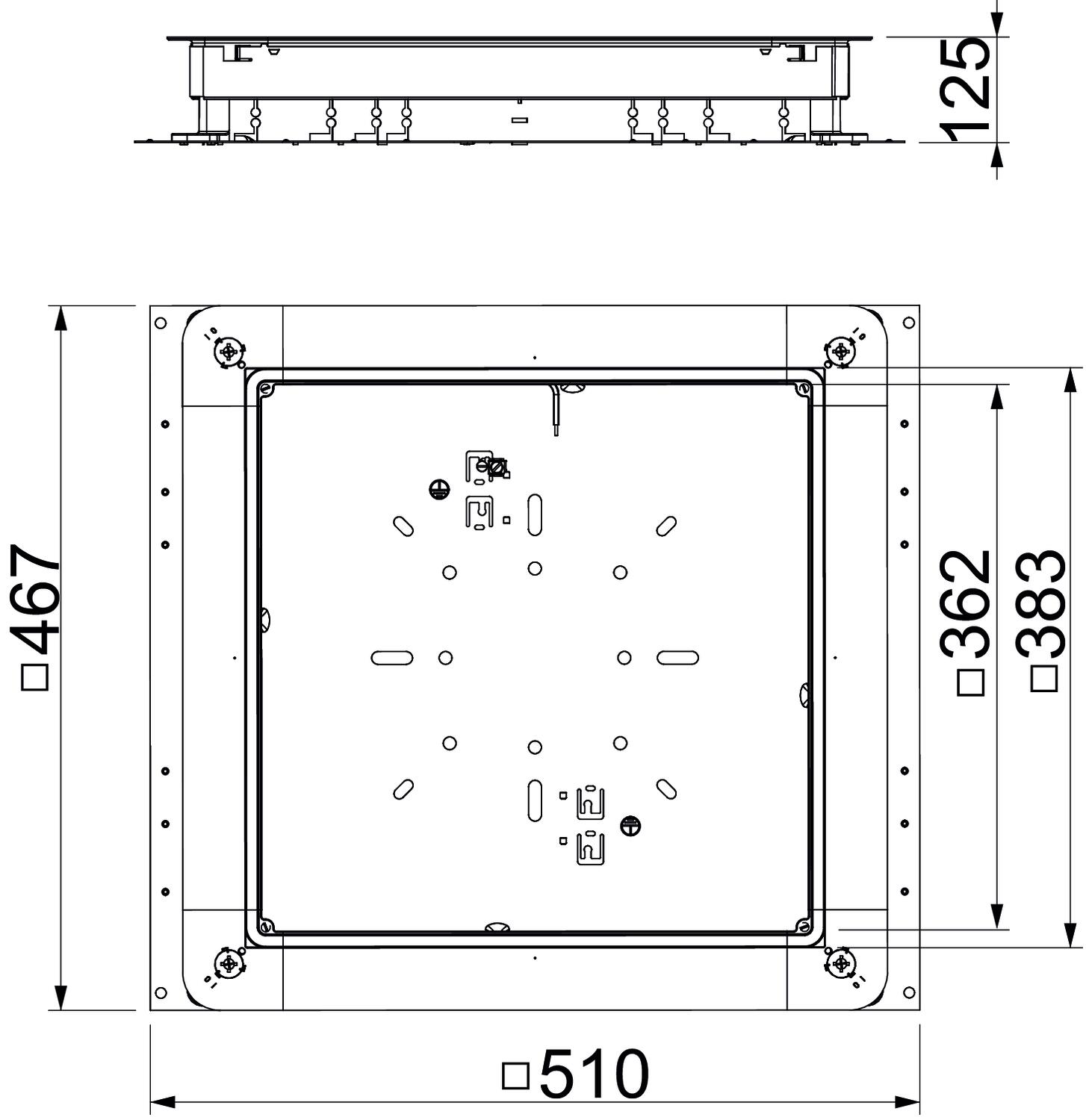

CO₂ stopa (GWP) od kolísky po bránu 9,6452 kg CO₂e / 1 Kus Inštalačný otvor pre podlahovú nádrž nie Materiál Oceľ Menovitá veľkosť 350 mm Minimálna výška poteru 70 Možnosť osadenia tesnenia áno Nivelačný rozsah max. 125 mm Nivelačný rozsah min. 70 mm Oddeliteľné áno Plechové dno áno Povrch pásovo zinkované pre prípojku rúry nie Rozmer 510x467x70 Rozmer A 467 mm Rozmer a 362 mm Rozmer b 383 mm Rozmer B 510 mm Šírka kanálu max. 350 mm Šírka kanálu min. 190 mm Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vyhotovenie veka Univerzálny Výška kanála max. 48 mm Výška kanála min. 28 mm Výška mazaniny max. 125 mm Výška mazaniny min. 70 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Rychlonivelační pomůcka
SE UZD3 7410160 4 Kus
Pripojovací uholník pre ochranný vodič
8AWR 6288704 10 Kus
Montážní víko 350 jmenovité velikosti 4
DUG 350-3 4 7400505 1 Kus
Montážní víko 350 jmenovité velikosti 6
DUG 350-3 6 7400509 1 Kus
Montážní víko 350 jmenovité velikosti 9
DUG 350-3 9 7400513 1 Kus
Montážní víko 350 jmenovité velikosti R4
DUG 350-3 R4 7400517 1 Kus
Montážní víko 350 jmenovité velikosti R7
DUG 350-3 R7 7400533 1 Kus
Montážní víko 350 jmenovité velikosti R9
DUG 350-3 R9 7400549 1 Kus
Plné víko pro UZD350
DU 350-2 7400577 1 Kus - Na stiahnutie
-
List technických údajov UZD 350-3 / 7410034 , 0.28MB , pdfEÚ Vyhlásenie o zhode UZD 350-3 / 7410034 , 0.13MB , pdfREACH Vyhlásenie o zhode UZD 350-3 / 7410034 , 0.12MB , pdfRoHS Vyhlásenie o zhode UZD 350-3 / 7410034 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE EÜK , 0.12MB , pdfNávod na montáž Kanálový systém do mazaniny EÜK , 19.88MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
