Poznámka: Tento článok už nie je podporovaný.
Aktuálny článok nájdete tu: 7410023 / Protahovací a odbočná krabice UZD350-4

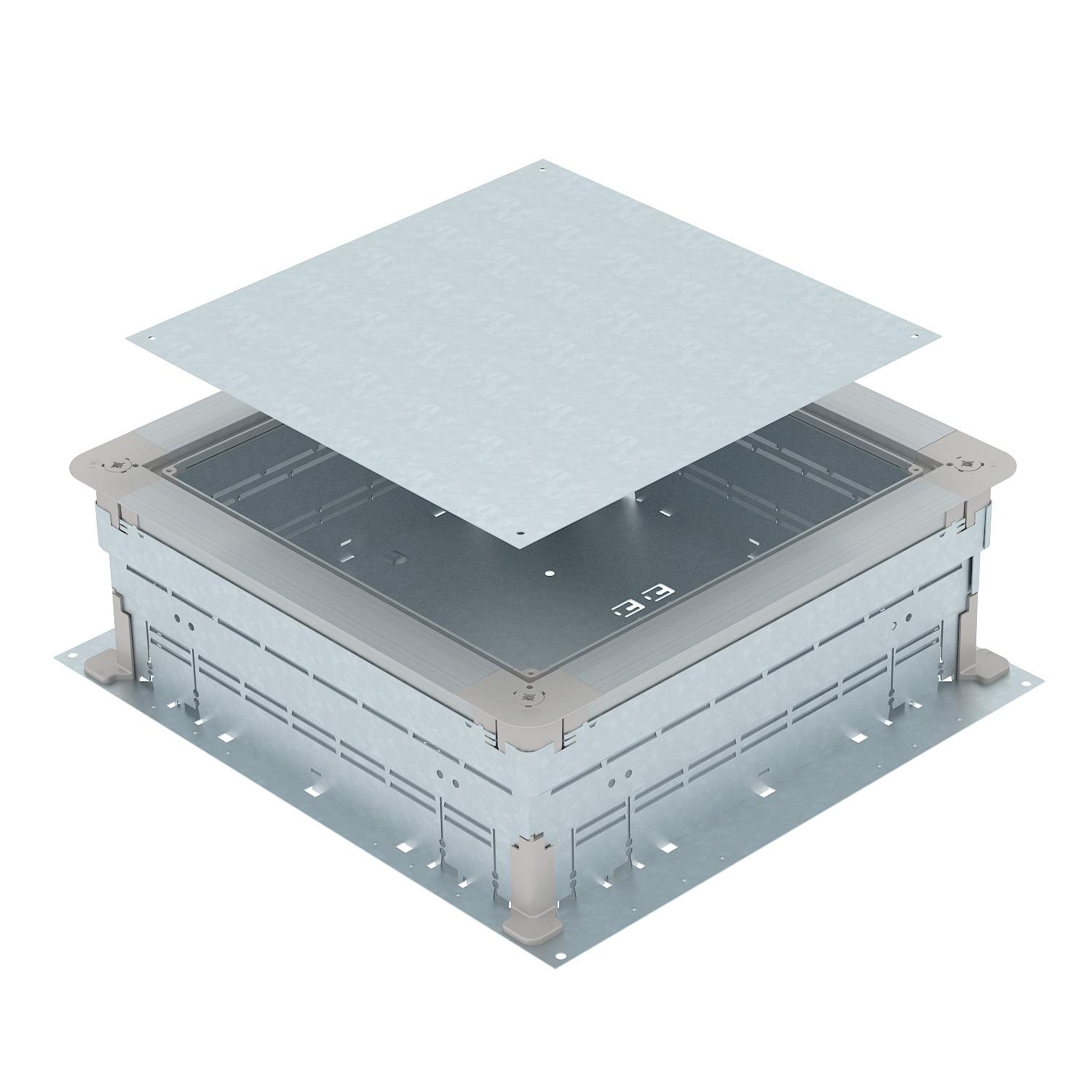

UZD350-3 pro výšku mazaniny 165–220 mm
Výr. č. 7410056 | EAN 4012195431695
- Popis produktu
-
Popis produktuPodlahová protahovací a odbočná krabice pro podlahové instalační kanály zalité mazaninou s bočnicemi z ocelového plechu. K montáži vestavných jednotek do montážního víka (objednává se zvlášť). Plynule nivelovatelná na výšku mazaniny (možnost rychlonivelace). Mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Možností akustického oddělení po zhotovení mazaniny a se systémovým příslušenstvím vhodný i pro vysoké zatížení.
-
- Technické údaje
-
Technické údaje

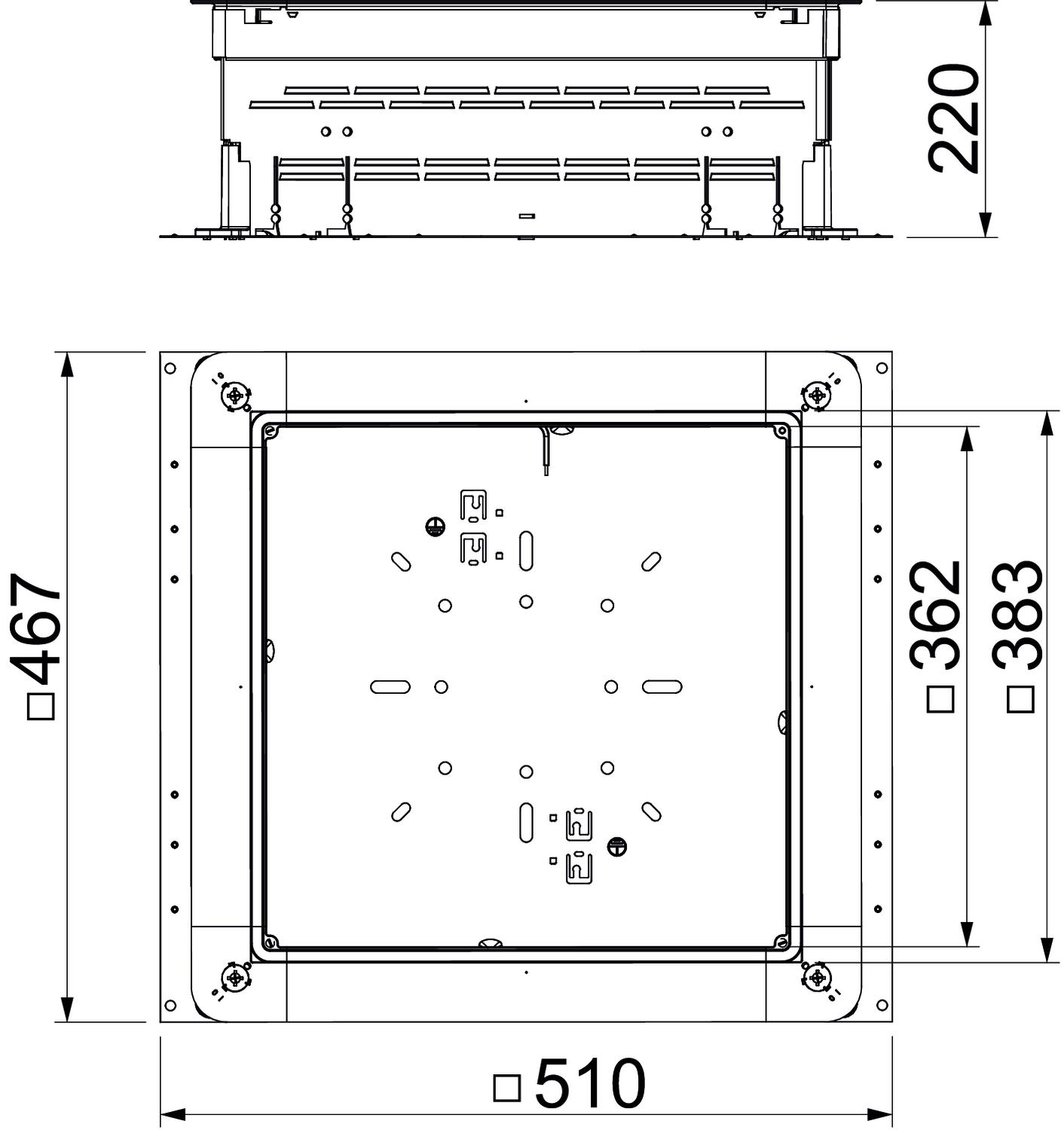

CO₂ stopa (GWP) od kolísky po bránu 12,1468 kg CO₂e / 1 Kus Inštalačný otvor pre podlahovú nádrž nie Materiál Oceľ Menovitá veľkosť 350 mm Minimálna výška poteru 165 Možnosť osadenia tesnenia áno Nivelačný rozsah max. 220 mm Nivelačný rozsah min. 165 mm Oddeliteľné áno Plechové dno áno Povrch pásovo zinkované pre prípojku rúry nie Rozmer 510x467x165 Rozmer a 362 mm Rozmer A 467 mm Rozmer b 383 mm Rozmer B 510 mm Šírka kanálu max. 350 mm Šírka kanálu min. 190 mm Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vyhotovenie veka Univerzálny Výška kanála max. 48 mm Výška kanála min. 28 mm Výška mazaniny max. 220 mm Výška mazaniny min. 165 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

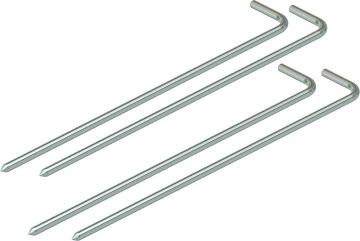

Rychlonivelační pomůcka
SE UZD3 7410160 4 Kus
Pripojovací uholník pre ochranný vodič
8AWR 6288704 10 Kus
Montážní víko 350 jmenovité velikosti 4
DUG 350-3 4 7400505 1 Kus
Montážní víko 350 jmenovité velikosti 6
DUG 350-3 6 7400509 1 Kus
Montážní víko 350 jmenovité velikosti 9
DUG 350-3 9 7400513 1 Kus
Montážní víko 350 jmenovité velikosti R4
DUG 350-3 R4 7400517 1 Kus
Montážní víko 350 jmenovité velikosti R7
DUG 350-3 R7 7400533 1 Kus
Montážní víko 350 jmenovité velikosti R9
DUG 350-3 R9 7400549 1 Kus
Plné víko pro UZD350
DU 350-2 7400577 1 Kus - Na stiahnutie
-
List technických údajov UZD 165220 350-3 / 7410056 , 0.24MB , pdfEÚ Vyhlásenie o zhode UZD 165220 350-3 / 7410056 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva UZD 165220 350-3 / 7410056 , 0.09MB , pdfREACH Vyhlásenie o zhode UZD 165220 350-3 / 7410056 , 0.12MB , pdfRoHS Vyhlásenie o zhode UZD 165220 350-3 / 7410056 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE EÜK , 0.12MB , pdfNávod na montáž Kanálový systém do mazaniny EÜK , 19.88MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
