US 3 suspended support FSK black
Výr. č. 7265690 | EAN 4012196654598
- Popis produktu
-
Popis produktuZávesný profil (profil U) s rozmermi 50 x 30 mm s privarenou doskou pod hlavu.
-
- Technické údaje
-
Rozmery
Dĺžka 200 mm Dĺžka 0,65 ft Dĺžka výložníka 200 2,7 kN Dĺžka výložníka 400 1,5 kN Farba sýto čierna; RAL 9005 Hrúbka materiálu 2 mm Hrúbka plechu 0,08 in Materiál Oceľ maximálne zaťaženie ťahom 5 kN Povrch PES135 - polyester Rozmer 50x30x200 Rozmer L 200 mm Šírka 50 mm Vyhotovenie Profil U Výška 30 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Protective cap US 3 support, black
US 3 KS SW 6338456 20 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou, s podložkou a maticí F
FRS 10x25 F 8.8 6407560 50 Kus

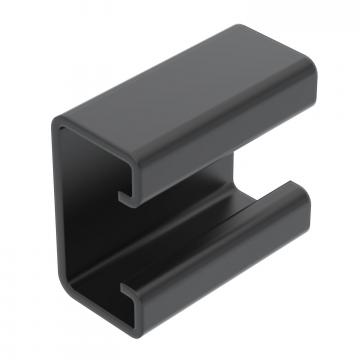

Spacer FTK, black
DSK 25 FTK SW 6479548 20 Kus
Šroub se šestihrannou hlavou M10 F
SKS 10x80 F 6418250 20 Kus - Na stiahnutie
-
List technických údajov US 3 K 20 FTK SW / 7265690 , 0.18MB , pdfEÚ Vyhlásenie o zhode US 3 K 20 FTK SW / 7265690 , 0.11MB , pdfVyhlásenie o zhode Spojeného kráľovstva US 3 K 20 FTK SW / 7265690 , 0.09MB , pdfREACH Vyhlásenie o zhode US 3 K 20 FTK SW / 7265690 , 0.12MB , pdfRoHS Vyhlásenie o zhode US 3 K 20 FTK SW / 7265690 , 0.13MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 1.76MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
