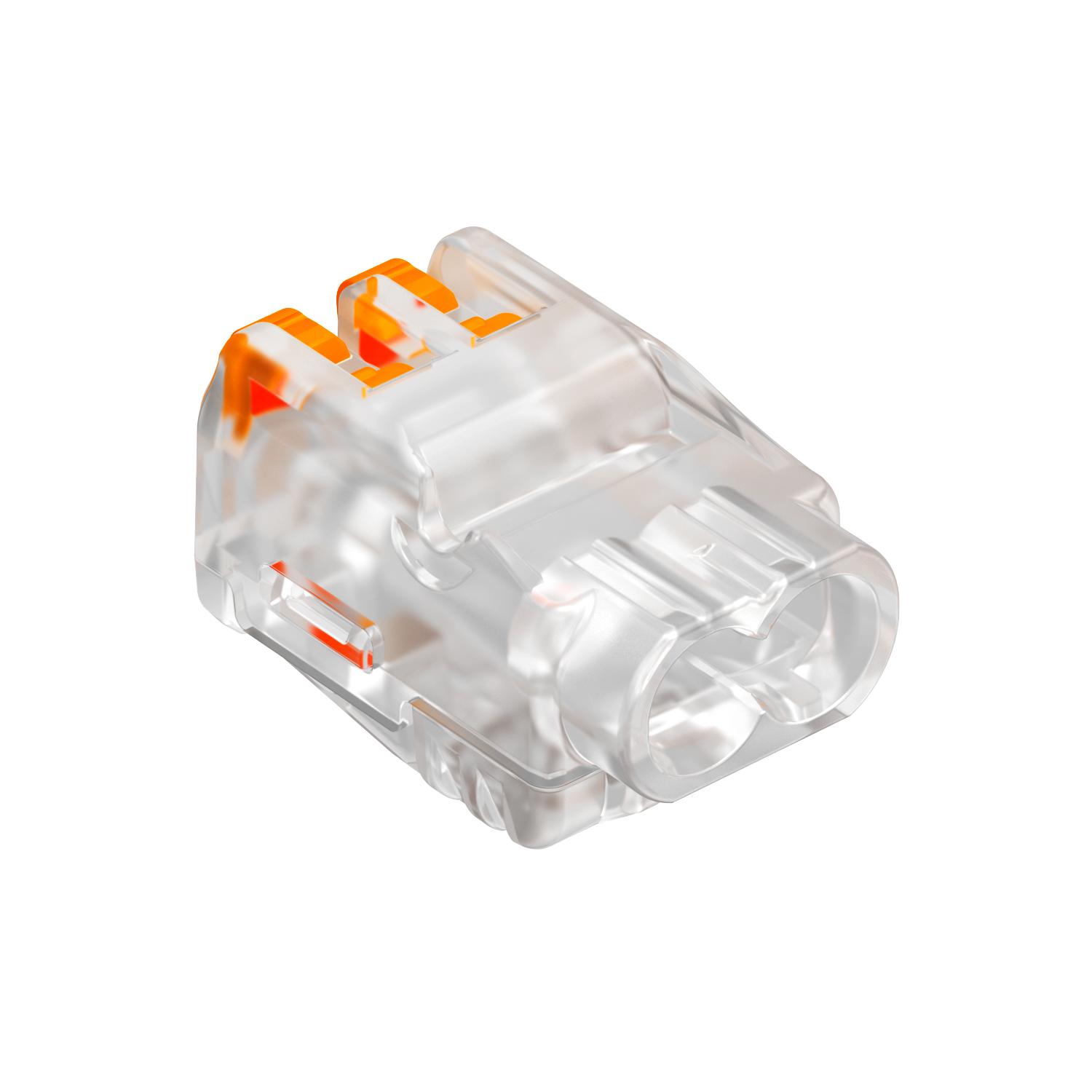

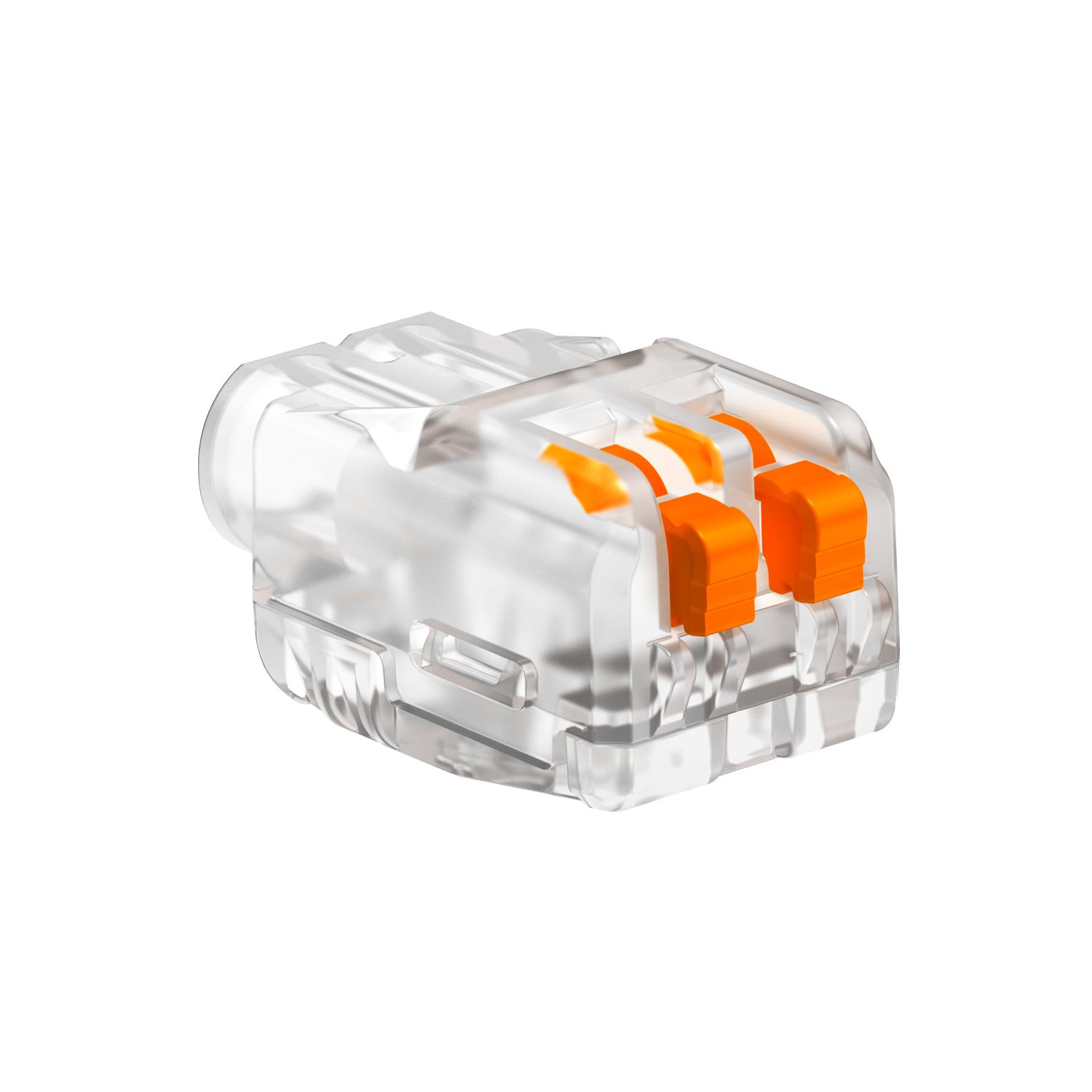

Univerzální násuvná svorka, 2pól.
Výr. č. 2054450 | EAN 4012196334629
- Popis produktu
-
Popis produktuGeprüft nach EN 60998
Schraubenlose Klemme zur Verbindung von elektrischen Leitern. Die Leiterart kann wahlweise flexibel, mehrdrähtig oder starr sein.
Bei der Verwendung von starren Leitern ist ein Öffnen des Lösehebels nicht erforderlich. Der Leiter kann direkt in die Klemme eingesteckt werden.
Zum Herauziehen der Leiter einfach den Lösehebel öffnen. Die Ader lässt sich dann problemlos herausziehen.
Nennquerschnitt:
Nennspannung 450 V
Nennstrom 24 A
Abisolierlänge: 9 mm (+1 mm)
Prüföffnung: Phasenprüfer und Prüfstift (max. Ø 2 mm) sehr gut zugänglich an der Oberseite der Klemme
Max. zulässige Umgebungstemperatur gemäß EN 60998: 85°C.
-
- Technické údaje
-

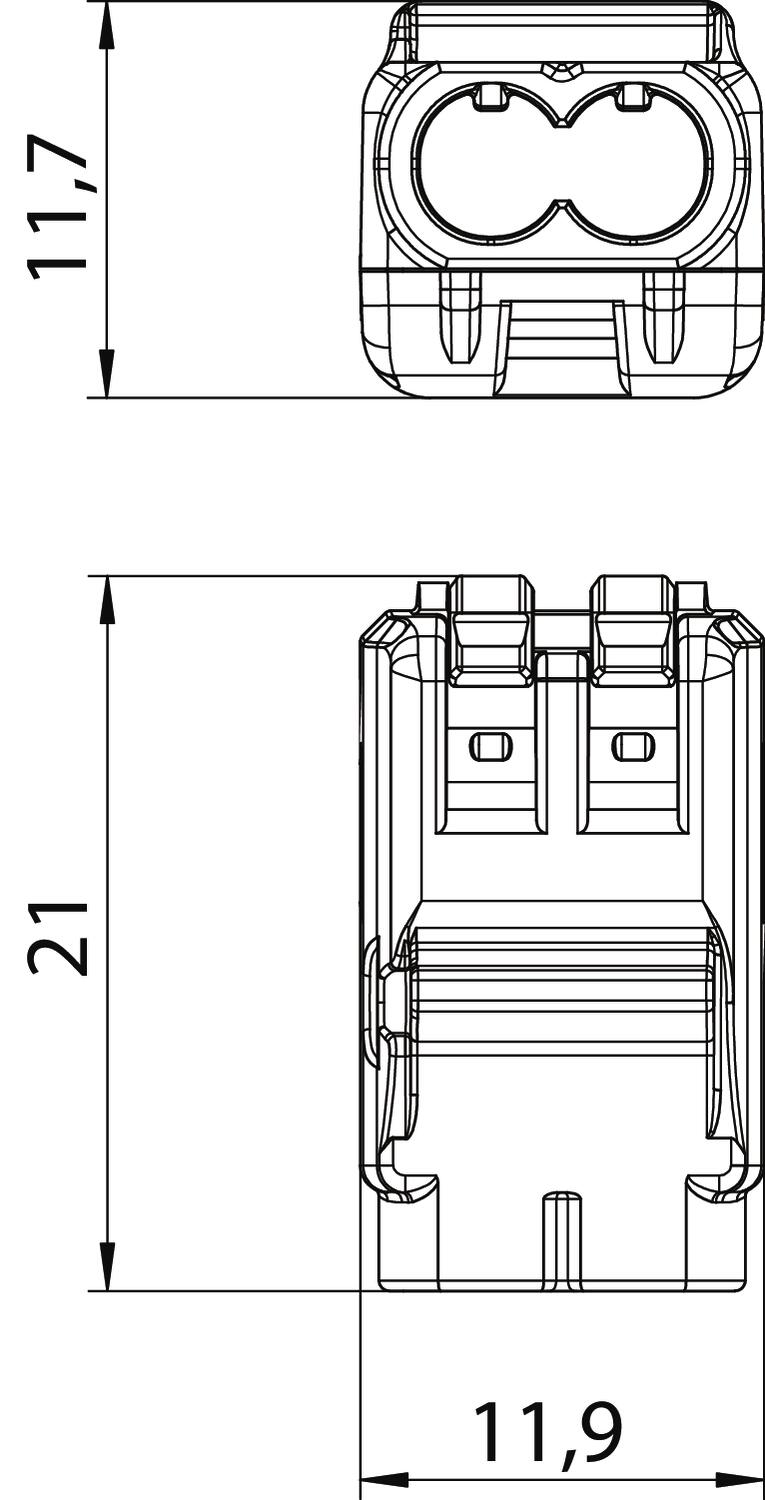

Rozmery
Dĺžka 11,9 mm Farba priehľadná Izolačná látka Termoplast Materiál Polykarbonát Menovité napätie 450 V Menovitý prierez max. 2,5 mm² Menovitý prierez min. 0,2 mm² Menovitý prúd 24 A ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 850°C Počet pólov 1 Počet upínacích miest 2 Prierez 2× 0,2–2,5 mm² vícedrátové/plné vodiče mm² Pripojiteľný prierez vodiča jednodrôtový max. 2,5 mm² Pripojiteľný prierez vodiča jednodrôtový min. 0,2 mm² Pripojiteľný prierez vodiča viacdrôtový max. 2,5 mm² Pripojiteľný prierez vodiča viacdrôtový min. 0,2 mm² Rozmer 0,2-2,5mm² S ovládacími páčkami áno Šírka 21 mm Teplotný rozsah použitia max. 85 °C Teplotný rozsah použitia min. -5 °C Vhodné na masívny vodič áno Vhodné pre flexibilné vodiče áno Vhodné pre splietané vodiče áno Výška 11,7 mm - Všetky typy
- Na stiahnutie
-
List technických údajov 61 225 FL / 2054450 , 0.22MB , pdfREACH Vyhlásenie o zhode 61 225 FL / 2054450 , 0.12MB , pdfRoHS Vyhlásenie o zhode 61 225 FL / 2054450 , 0.12MB , pdfSchválenie symbolov ÖVE-sertifikat za utične kleme 61/... , 0.08MB , pdf
