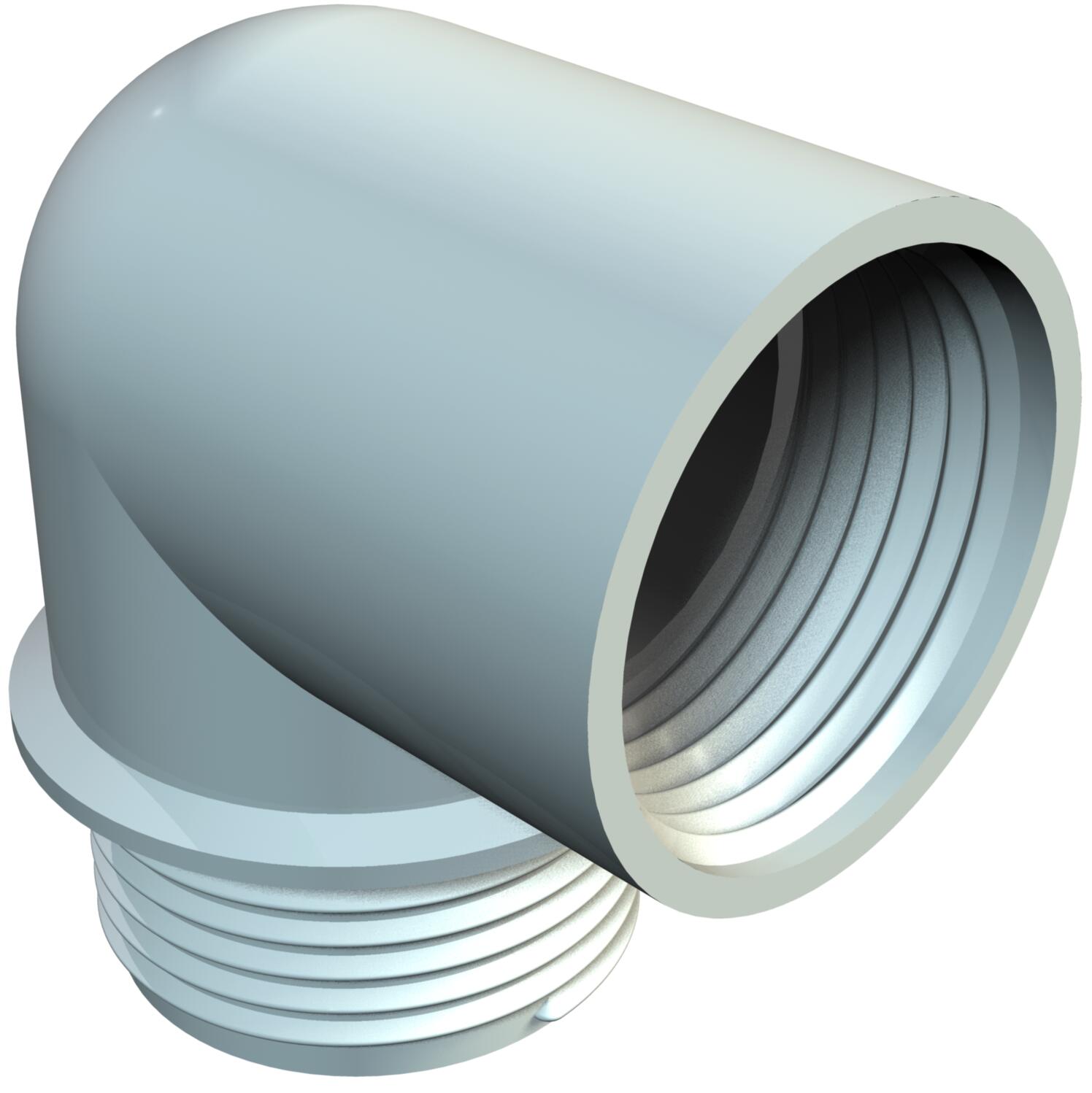

Úhlový vývod 90°, závit PG

Výr. č. 2029901 | EAN 4012195445395

Výr. č. / Typ

Rozmer závitu PG, vnútorný

Rozmer závitu PG vonkajší

Popis produktu

Popis produktu

Úhlový vývod s vnitřním a vnějším závitem PG dle DIN 40430.
Úhlový vývod lze doplnit 2 přítlačnými kroužky 107/D z oceli, jedním těsnicím kroužkem 107/A nebo 107/B a přítlačným šroubem 107/E na úhlovou vývodku.

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	0,0227 kg CO₂e / 1 Kus
Farba	svetlosivá
Materiál	Polyamid
ohňovzdorný	podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C

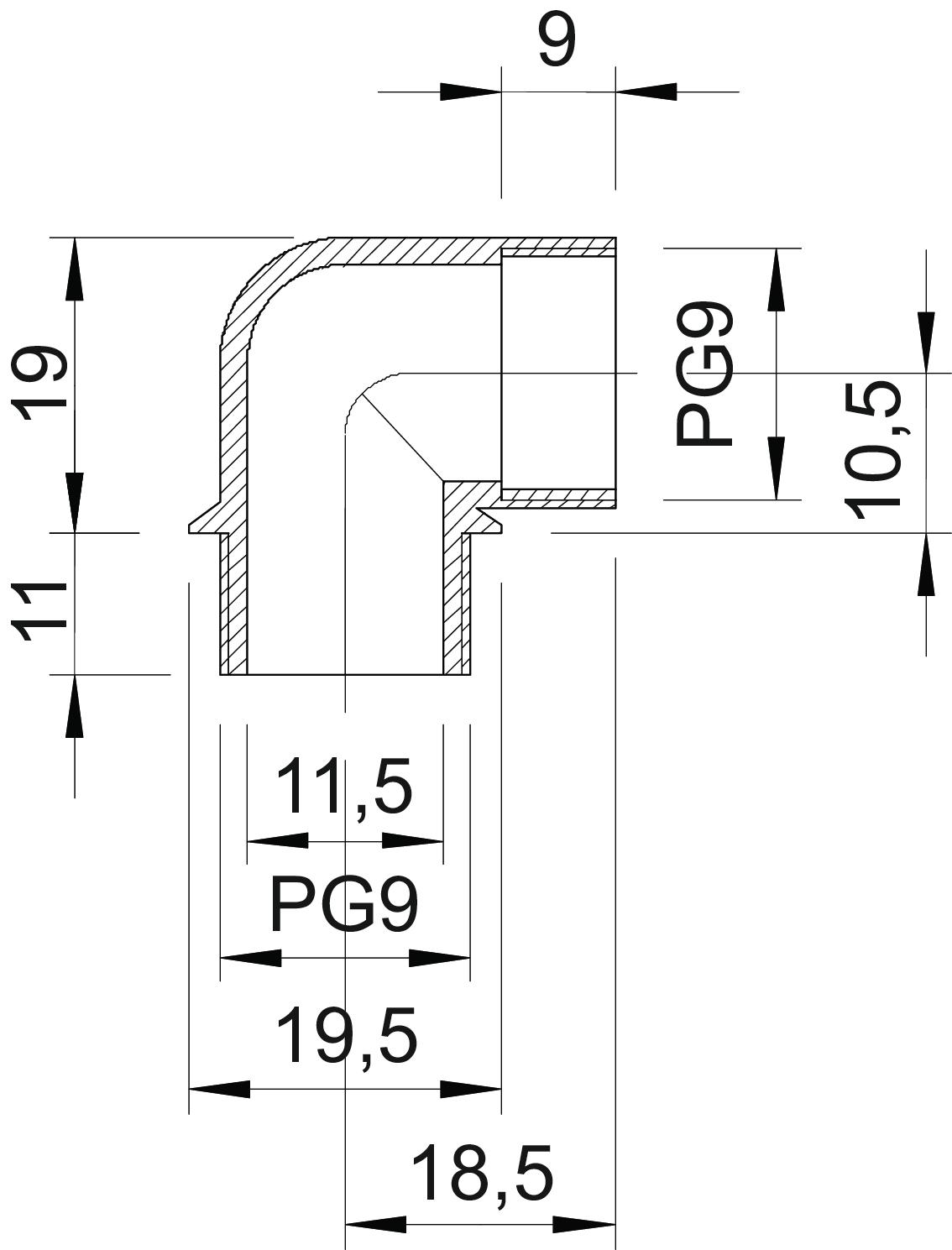

Rozmer	PG9
Rozmer A	18,5 mm
Rozmer B	10,5 mm
Rozmer D1	19,5 mm
Rozmer D2	11,5 mm

Rozmer L1	11 mm
Rozmer L2	9 mm
Rozmer L3	19 mm
Rozmer závitu PG vonkajší	9
Rozmer závitu PG, vnútorný	9
Teplotný rozsah použitia max.	65 °C
Teplotný rozsah použitia min.	-20 °C
Tvar konštrukcie	so závitom
Závit	Pg 9

Všetky typy

Všetky typy

Typ	Rozmer závitu PG, vnútorný	Rozmer závitu PG vonkajší	Výr. č.	Množstvo	najm. PJ
107 W PG 9 PA	9	9	2029901	Kus	10 Kus
107 W PG11 PA	11	11	2029928	Kus	10 Kus
107 W PG13.5 PA	13,5	13,5	2029936	Kus	10 Kus
107 W PG16 PA	16	16	2029944	Kus	10 Kus
107 W PG21 PA	21	21	2029952	Kus	10 Kus
