UGD350-3 GESR 7 pro kruhové vestavné jednotky, pro výšku mazaniny 70–125 mm 70 | 125 | 28 | 48 | | oblá | 350 | R7

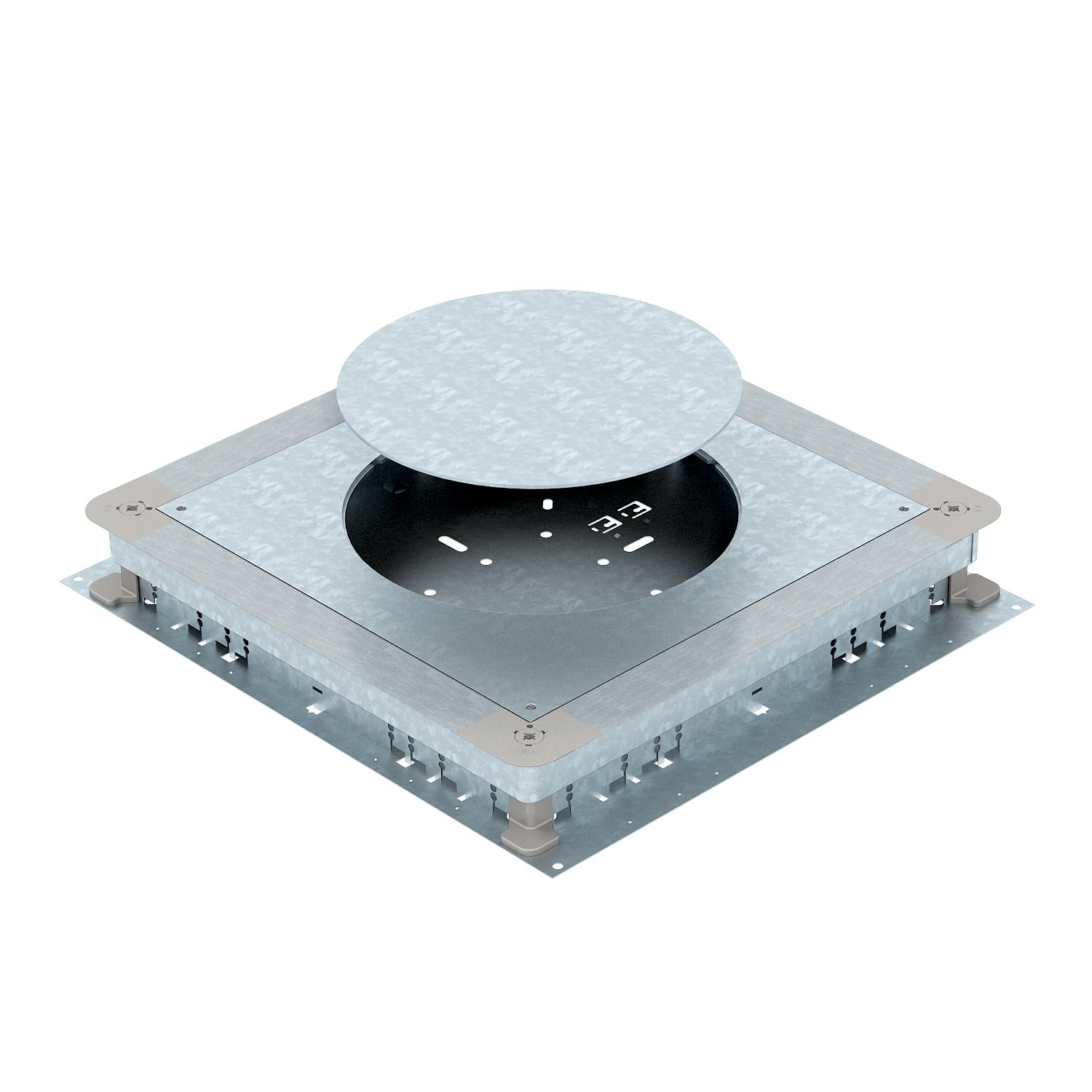

UGD350-3 GESR 7 pro kruhové vestavné jednotky, pro výšku mazaniny 70–125 mm

Výr. č. 7410120 | EAN 4012195431800

Výr. č. / Typ

Výška mazaniny min.	70 mm

Výška mazaniny max.	125 mm

Výška kanála min.	28 mm

Výška kanála max.	48 mm

Montážny otvor pre montážnu jednotku	oblá

Menovitá veľkosť	350 mm

Menovitá veľkosť pre prístrojové jednotky

Popis produktu

Popis produktu

Podlahová přístrojová krabice pro podlahové instalační kanály zalité mazaninou s bočnicemi z ocelového plechu. K montáži vestavných jednotek vybrané jmenovité velikosti. Plynule nivelovatelná na výšku mazaniny (možnost rychlonivelace). Mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Možností akustického oddělení po zhotovení mazaniny a se systémovým příslušenstvím vhodný i pro vysoké zatížení.

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	23,493 kg CO₂e / 1 Kus
Inštalačný otvor pre podlahovú nádrž	nie
Materiál	Oceľ
Menovitá veľkosť	350 mm
Menovitá veľkosť pre prístrojové jednotky	R7
Minimálna výška poteru	70
Montážny otvor pre montážnu jednotku	oblá
Možnosť osadenia tesnenia	áno
Nivelačný rozsah max.	125 mm
Nivelačný rozsah min.	70 mm
Oddeliteľné	áno
Plechové dno	áno
Povrch	pásovo zinkované
pre prípojku rúry	nie

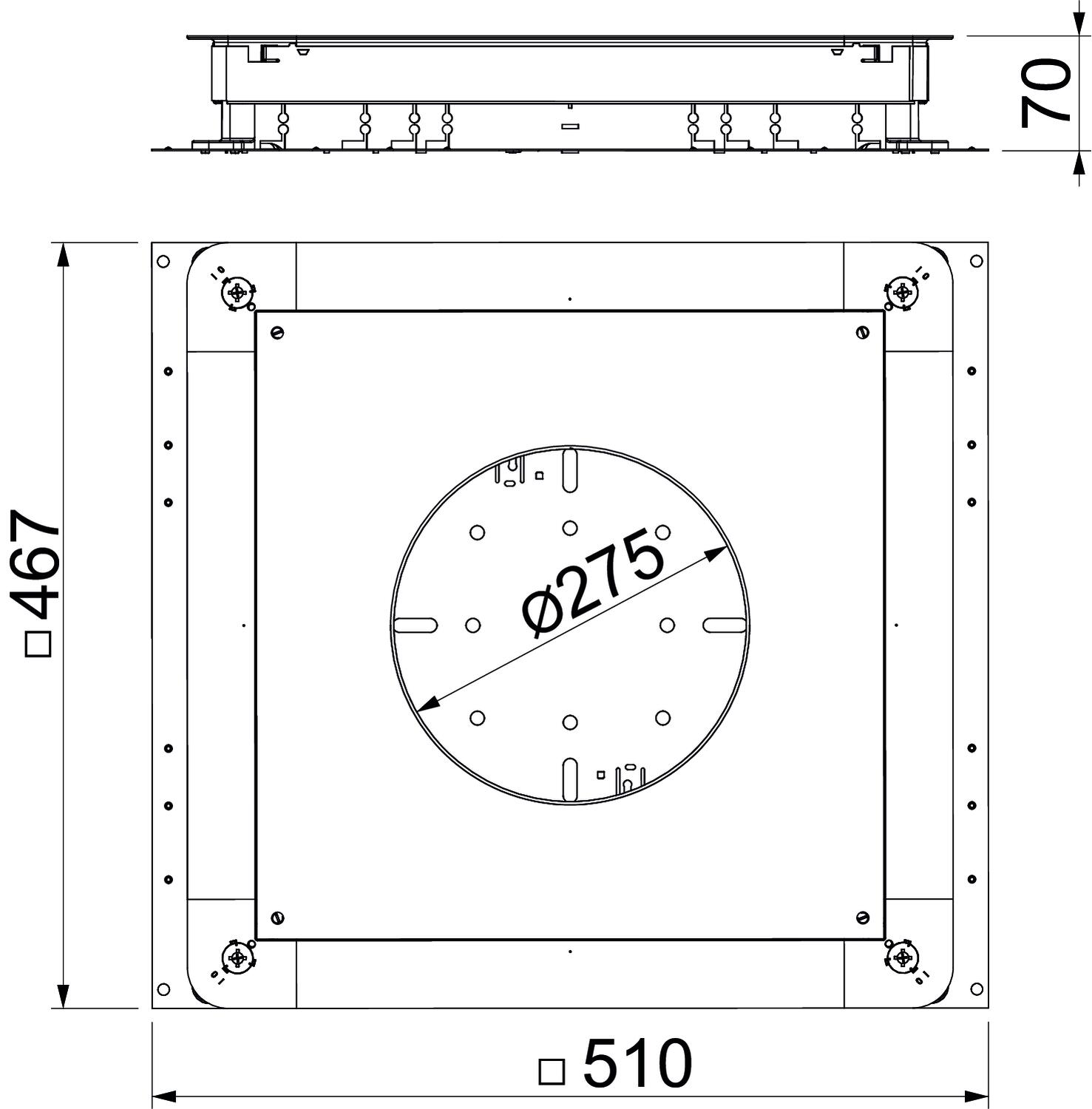

Rozmer	510x467x70

Rozmer a	362 mm
Rozmer A	467 mm
Rozmer B	510 mm
Rozmer b	383 mm
Rozmer d Ø	275 mm
Šírka kanálu max.	350 mm
Šírka kanálu min.	190 mm
Vhodné na podlahový kanál	áno
Vhodné na podpodlahový kanál prekrytý mazaninou	áno
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Výška kanála max.	48 mm
Výška kanála min.	28 mm
Výška mazaniny max.	125 mm
Výška mazaniny min.	70 mm
