Poznámka: Tento článok už nie je podporovaný. Aktuálny článok nájdete tu: 7410023 / Protahovací a odbočná krabice UZD350-4

UGD350-3 GES 9 pro hranaté vestavné jednotky, pro výšku mazaniny 70–125 mm 70 | 125 | 28 | 48 | | štvorcový | 350 | 9

UGD350-3 GES 9 pro hranaté vestavné jednotky, pro výšku mazaniny 70–125 mm

Výr. č. 7410112 | EAN 4012195431787

Výr. č. / Typ

Výška mazaniny min.	70 mm

Výška mazaniny max.	125 mm

Výška kanála min.	28 mm

Výška kanála max.	48 mm

Montážny otvor pre montážnu jednotku	štvorcový

Menovitá veľkosť	350 mm

Menovitá veľkosť pre prístrojové jednotky

Popis produktu

Popis produktu

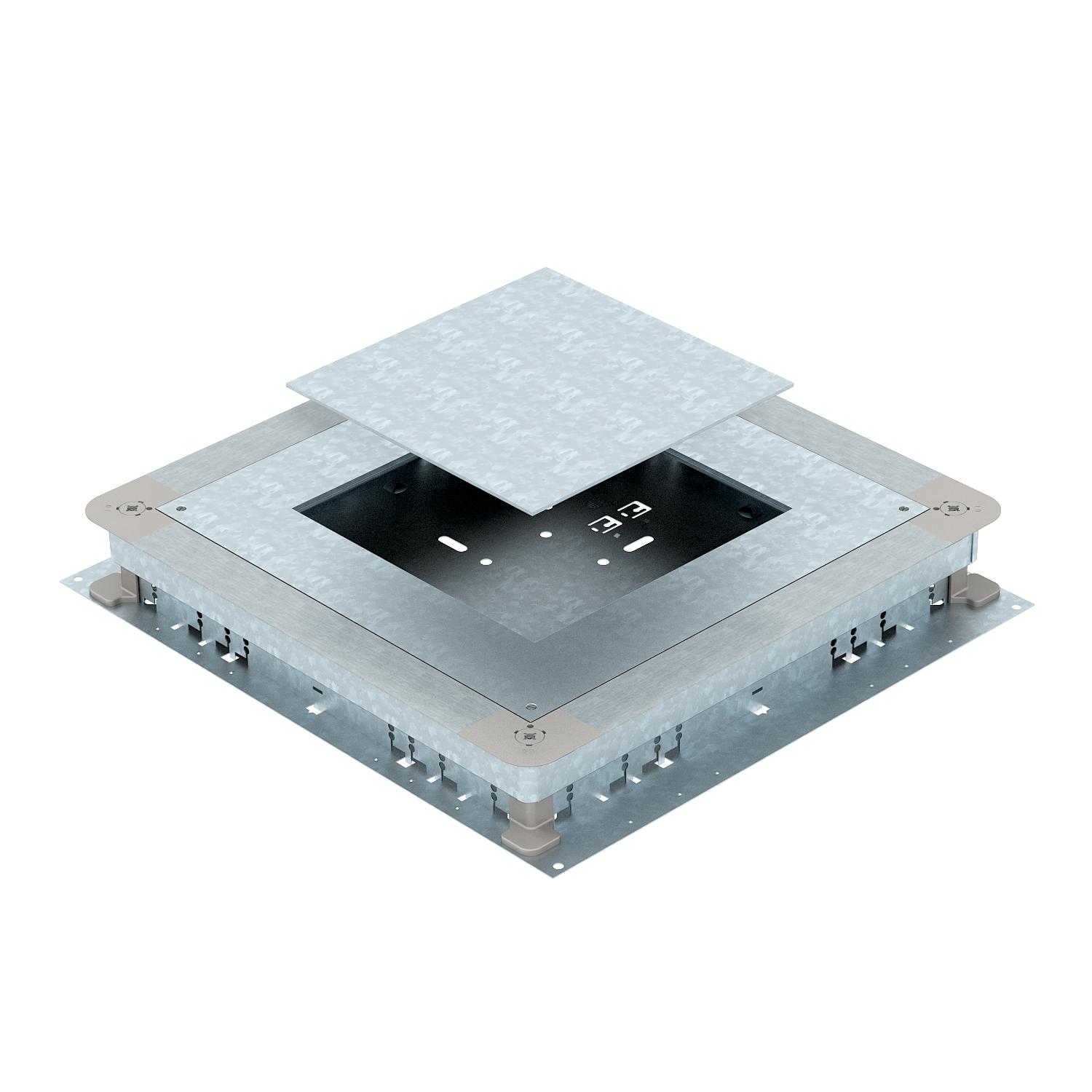

Podlahová přístrojová krabice pro podlahové instalační kanály zalité mazaninou s bočnicemi z ocelového plechu. K montáži vestavných jednotek vybrané jmenovité velikosti. Plynule nivelovatelná na výšku mazaniny (možnost rychlonivelace). Mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Možností akustického oddělení po zhotovení mazaniny a se systémovým příslušenstvím vhodný i pro vysoké zatížení.

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	20,8759 kg CO₂e / 1 Kus
Inštalačný otvor pre podlahovú nádrž	nie
Materiál	Oceľ
Menovitá veľkosť	350 mm
Menovitá veľkosť pre prístrojové jednotky	9
Minimálna výška poteru	70
Montážny otvor pre montážnu jednotku	štvorcový
Možnosť osadenia tesnenia	áno
Možnosť zapustenia do roviny s podlahou	nie
Nivelačný rozsah max.	125 mm
Nivelačný rozsah min.	70 mm
Oddeliteľné	áno
Plechové dno	áno
Povrch	pásovo zinkované

pre prípojku rúry	nie

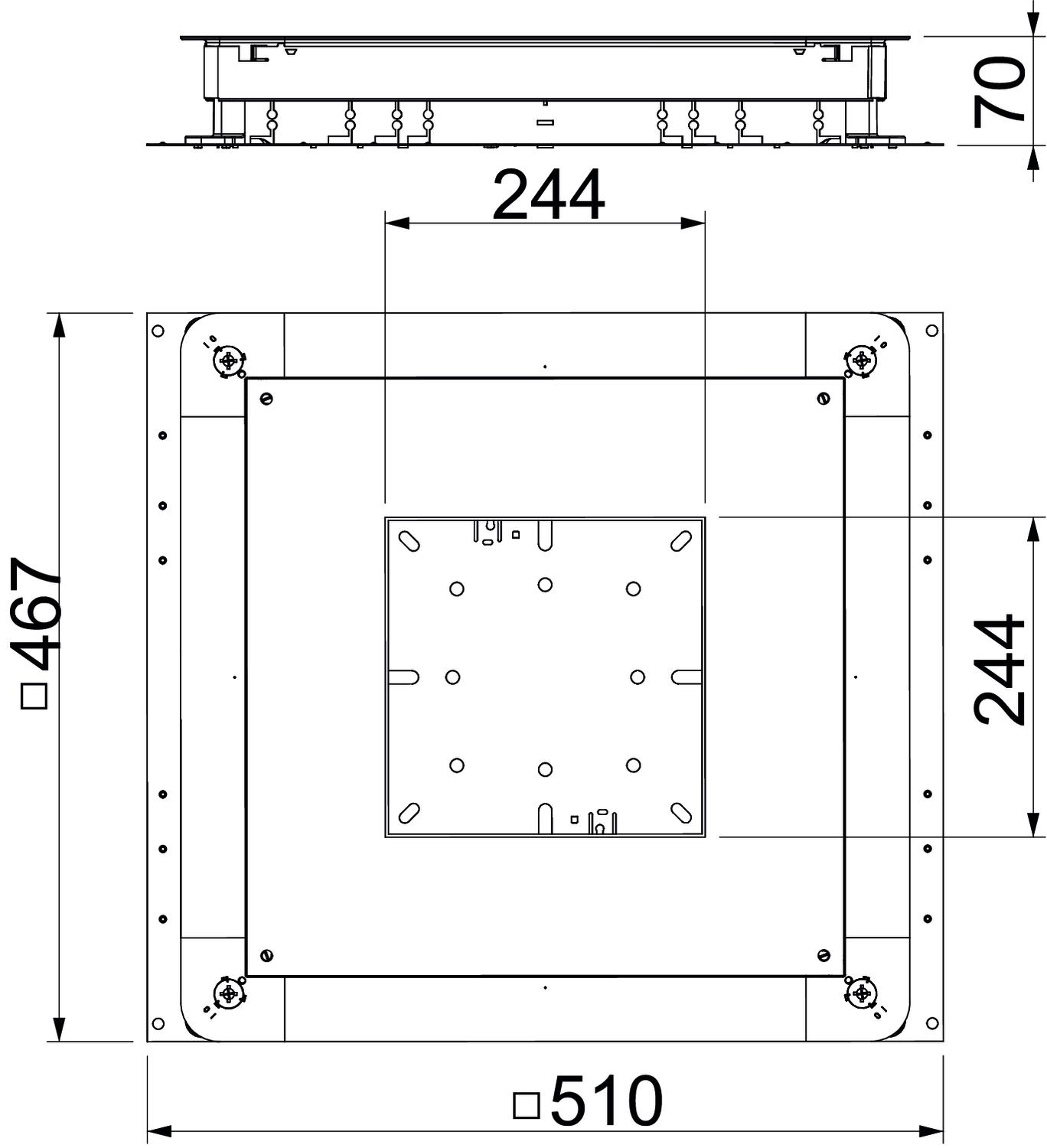

Rozmer	510x467x70
Rozmer A	467 mm
Rozmer a	244 mm
Rozmer B	510 mm
Rozmer b	244 mm
Šírka kanálu max.	350 mm
Šírka kanálu min.	190 mm
Vhodné na podpodlahový kanál prekrytý mazaninou	áno
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Výška kanála max.	48 mm
Výška kanála min.	28 mm
Výška mazaniny max.	125 mm
Výška mazaniny min.	70 mm
