Poznámka: Tento článok už nie je podporovaný. Aktuálny článok nájdete tu: 7410022 / Protahovací a odbočná krabice UZD250-4

UGD250-3 pro kruhové vestavné jednotky, pro výšku mazaniny 70–125 mm 70 | 125 | 28 | 48 | | oblá | 250 | R4

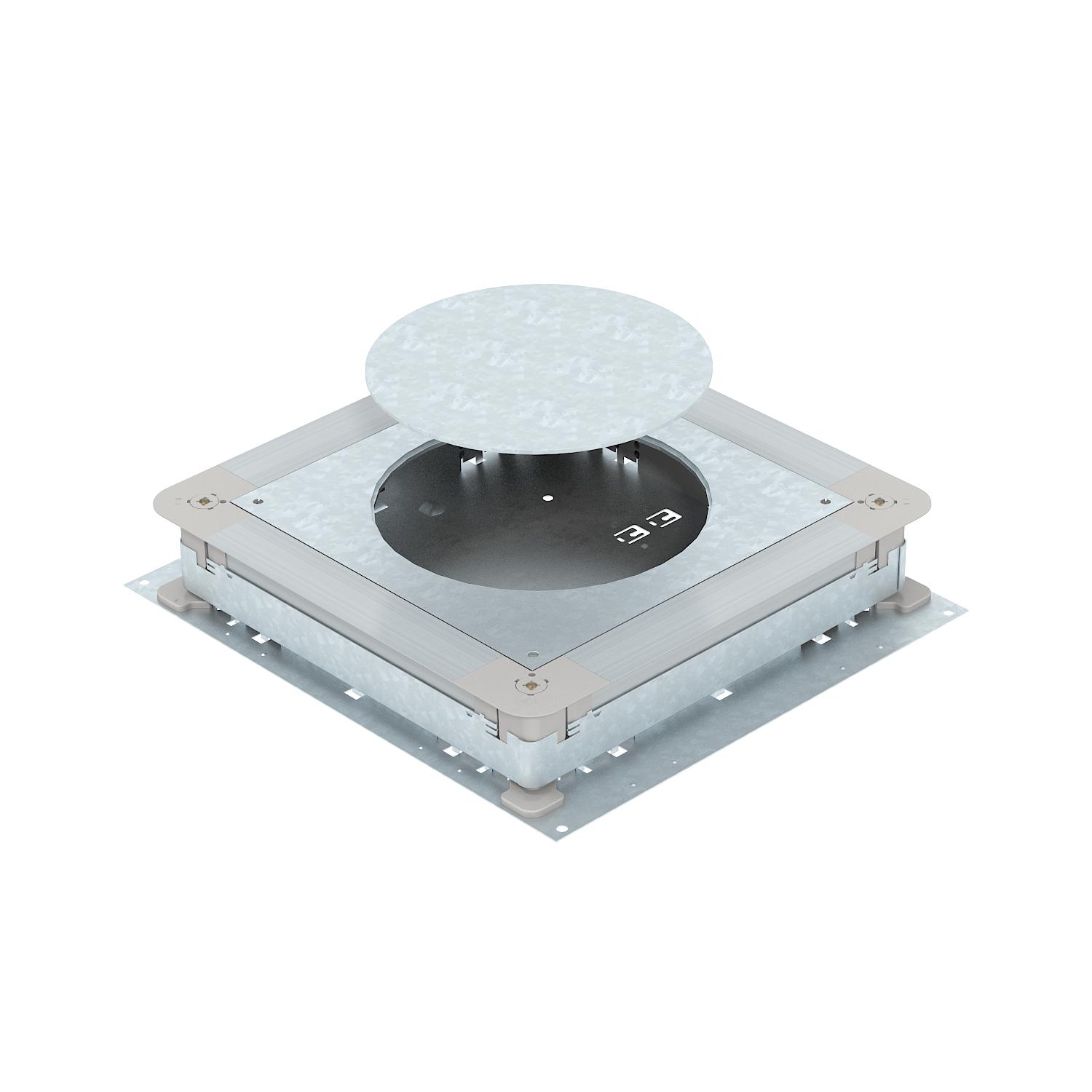

UGD250-3 pro kruhové vestavné jednotky, pro výšku mazaniny 70–125 mm

Výr. č. 7410091 | EAN 4012195431756

Výr. č. / Typ	7410091 / UGD 250-3R4

Výška mazaniny min.	70 mm

Výška mazaniny max.	125 mm

Výška kanála min.	28 mm

Výška kanála max.	48 mm

Montážny otvor pre montážnu jednotku	oblá

Menovitá veľkosť	250 mm

Menovitá veľkosť pre prístrojové jednotky	R4

Popis produktu

Popis produktu

Podlahová přístrojová krabice pro podlahové instalační kanály zalité mazaninou s bočnicemi z ocelového plechu. K montáži vestavných jednotek vybrané jmenovité velikosti. Plynule nivelovatelná na výšku mazaniny (možnost rychlonivelace). Mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Možností akustického oddělení po zhotovení mazaniny a se systémovým příslušenstvím vhodný i pro vysoké zatížení.

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	7,8286 kg CO₂e / 1 Kus
Inštalačný otvor pre podlahovú nádrž	nie
Inštalačný priestor max.	11,63 dm³
Inštalačný priestor min.	6,09 dm³
Materiál	Oceľ
Menovitá veľkosť	250 mm
Menovitá veľkosť pre prístrojové jednotky	R4
Minimálna výška poteru	70
Montážny otvor pre montážnu jednotku	oblá
Možnosť osadenia tesnenia	áno
Možnosť zapustenia do roviny s podlahou	nie
Nivelačný rozsah max.	125 mm
Nivelačný rozsah min.	70 mm
Oddeliteľné	áno
Plechové dno	áno
Povrch	pásovo zinkované

pre prípojku rúry	nie

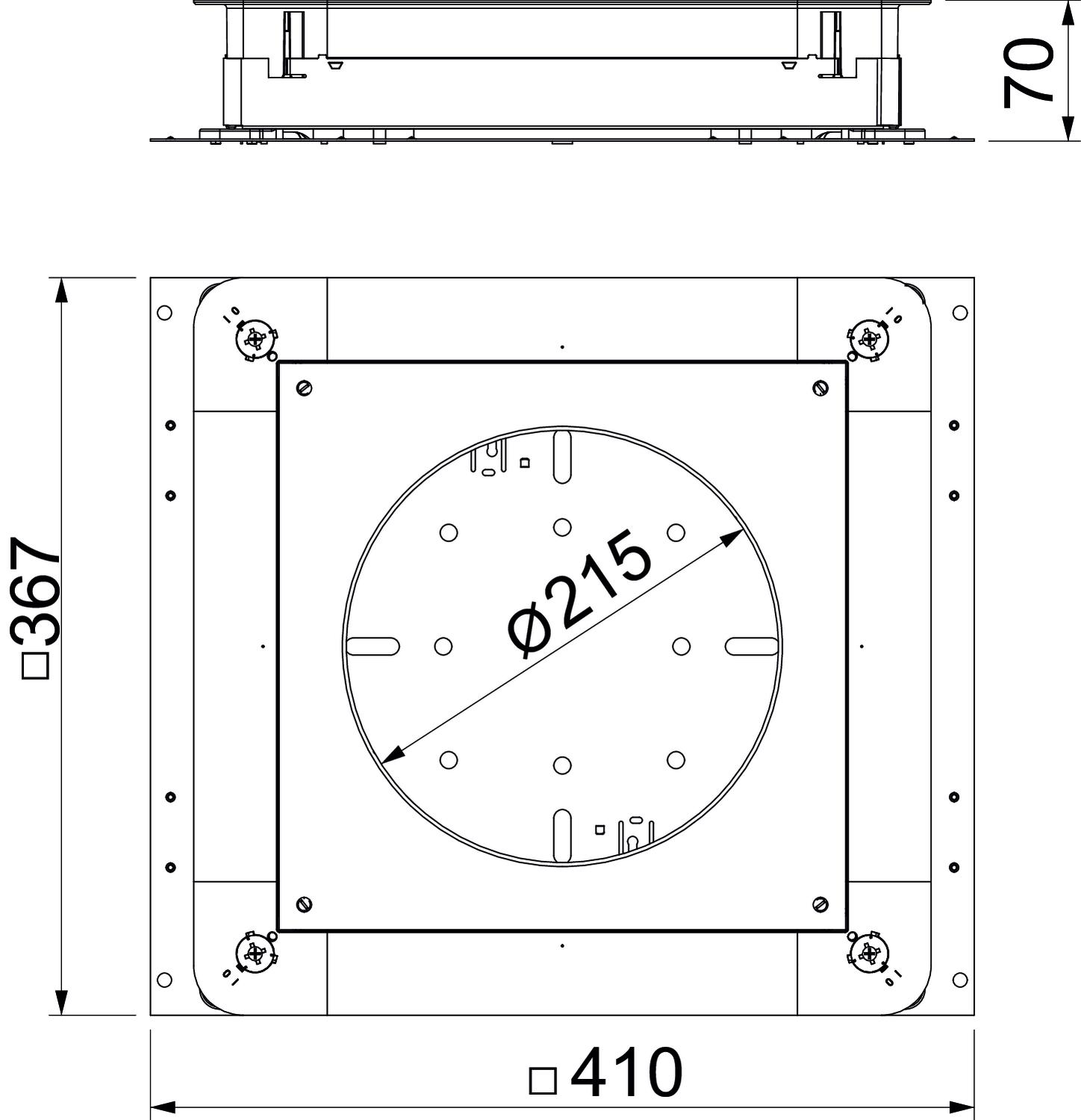

Rozmer	410x367x70
Rozmer A	367 mm
Rozmer a	262 mm
Rozmer B	410 mm
Rozmer b	283 mm
Rozmer d Ø	215 mm
Šírka kanálu max.	250 mm
Šírka kanálu min.	190 mm
Vhodné na podlahový kanál	áno
Vhodné na podpodlahový kanál prekrytý mazaninou	áno
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Výška kanála max.	48 mm
Výška kanála min.	28 mm
Výška mazaniny max.	125 mm
Výška mazaniny min.	70 mm
