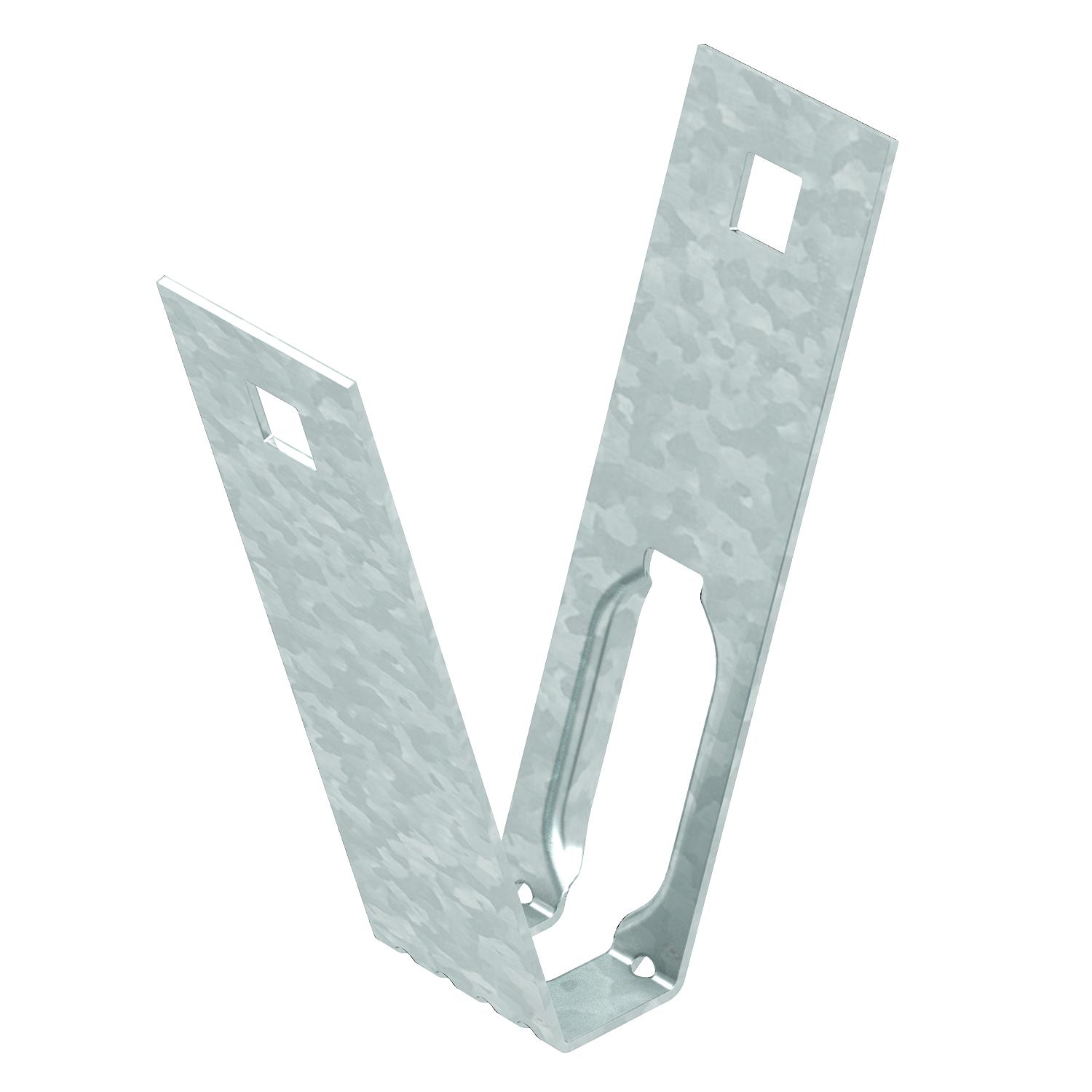

Trapézový úchyt FS
Výr. č. 6357506 | EAN 4012195523666
- Popis produktu
-
Popis produktuTrapézový úchyt pro podvěšenou montáž kabelových nosných systémů na standardní trapézové stropy.

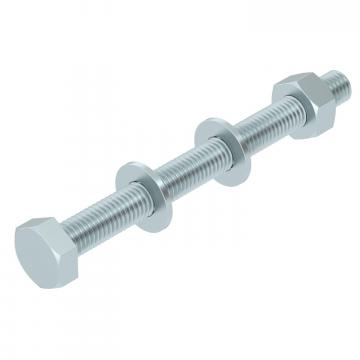

Při použití stanovených otvorů je možné trapézový úchyt namontovat na trapézový profil o šířce až cca 80 mm. Upevnění se provádí pomocí západky typu TPB R nebo šroubu se šestihrannou hlavou typu SKS 10×110.
-
- Technické údaje
-

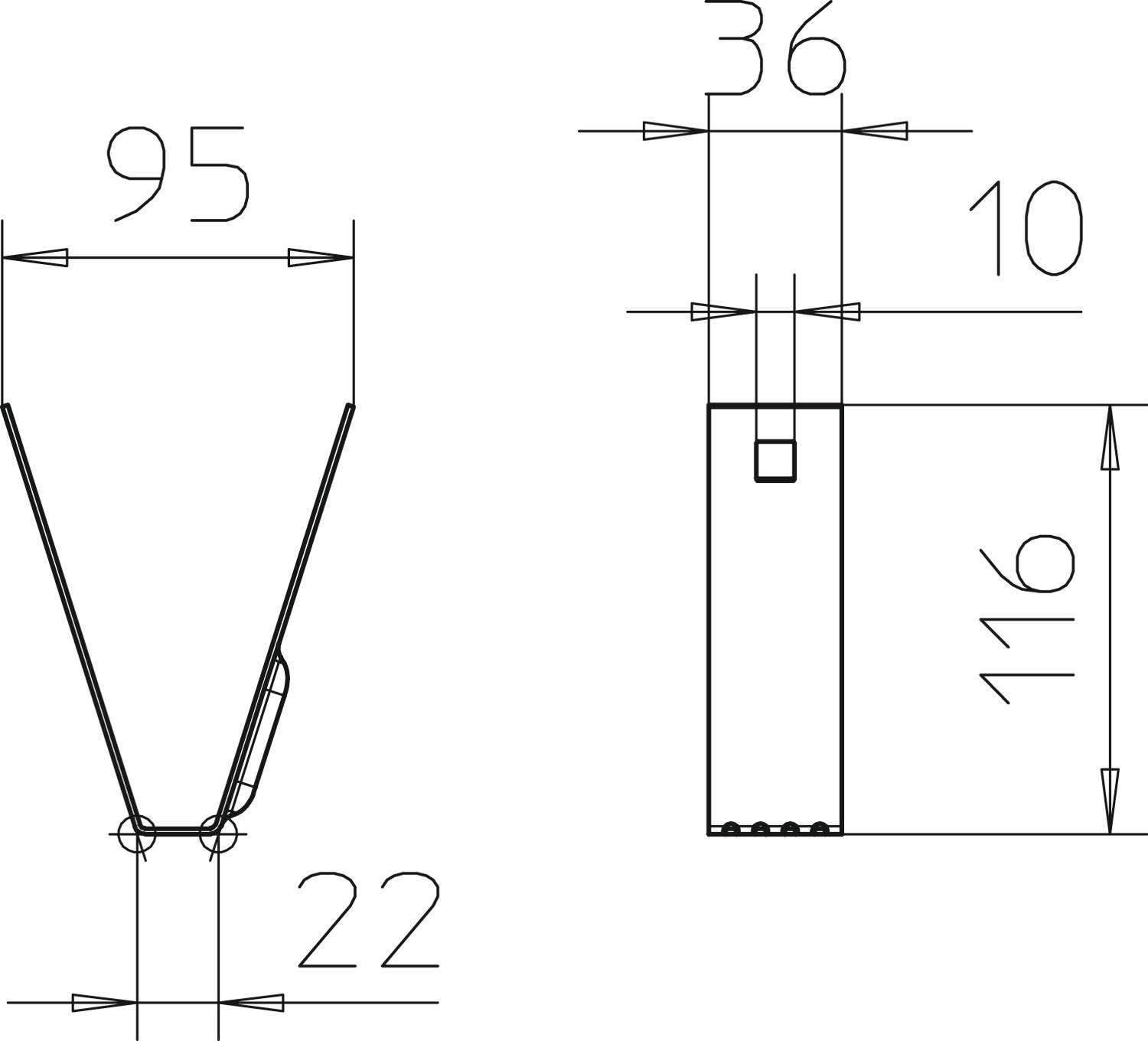

Rozmery
Dĺžka 36 mm F v kN 0,8 kN Farba pozinkováno Hrúbka materiálu 1,5 mm Koniec závesu nie Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované prestaviteľný áno Rozmer 100x116 Šírka 100 mm Vhodné pre závitovú tyč, metrickú 10 Výška 116 mm Zachovanie funkčnosti nie - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

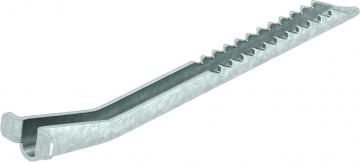

Západka pro trapézový úchyt FS
TPB R FS 6357536 20 Kus - Na stiahnutie
-
List technických údajov TPB 100 FS / 6357506 , 0.18MB , pdfEÚ Vyhlásenie o zhode TPB 100 FS / 6357506 , 0.15MB , pdfREACH Vyhlásenie o zhode TPB 100 FS / 6357506 , 0.12MB , pdfRoHS Vyhlásenie o zhode TPB 100 FS / 6357506 , 0.12MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 1.76MB , pdfNávod na montáž Návod na montáž univerzálnych systémov , 2.07MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
