Těžký mřížový žlab SGR 55 G

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	55 mm

Priemer drôtu	6 mm

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

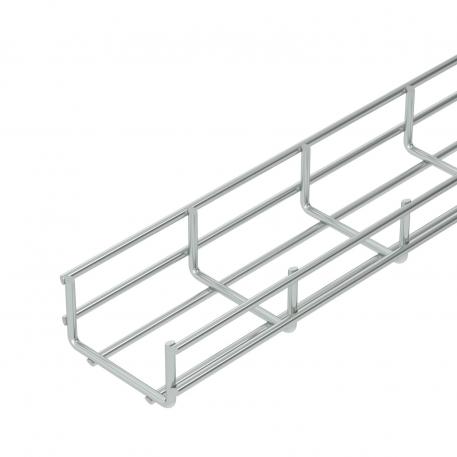

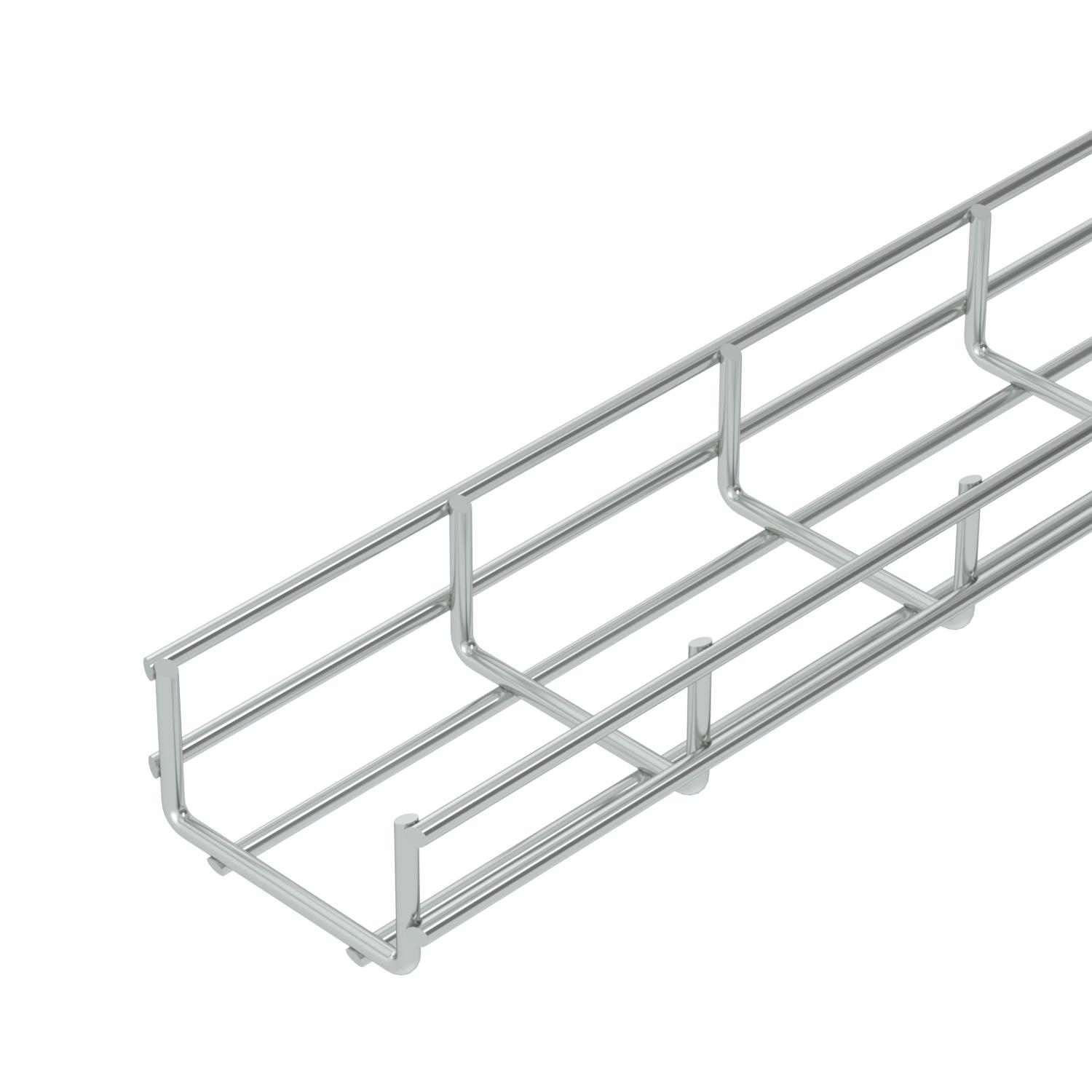

Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	3,2694 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	galvanicky zinkované
Prevedenie spojky	bez spojky
Priemer drôtu	6 mm

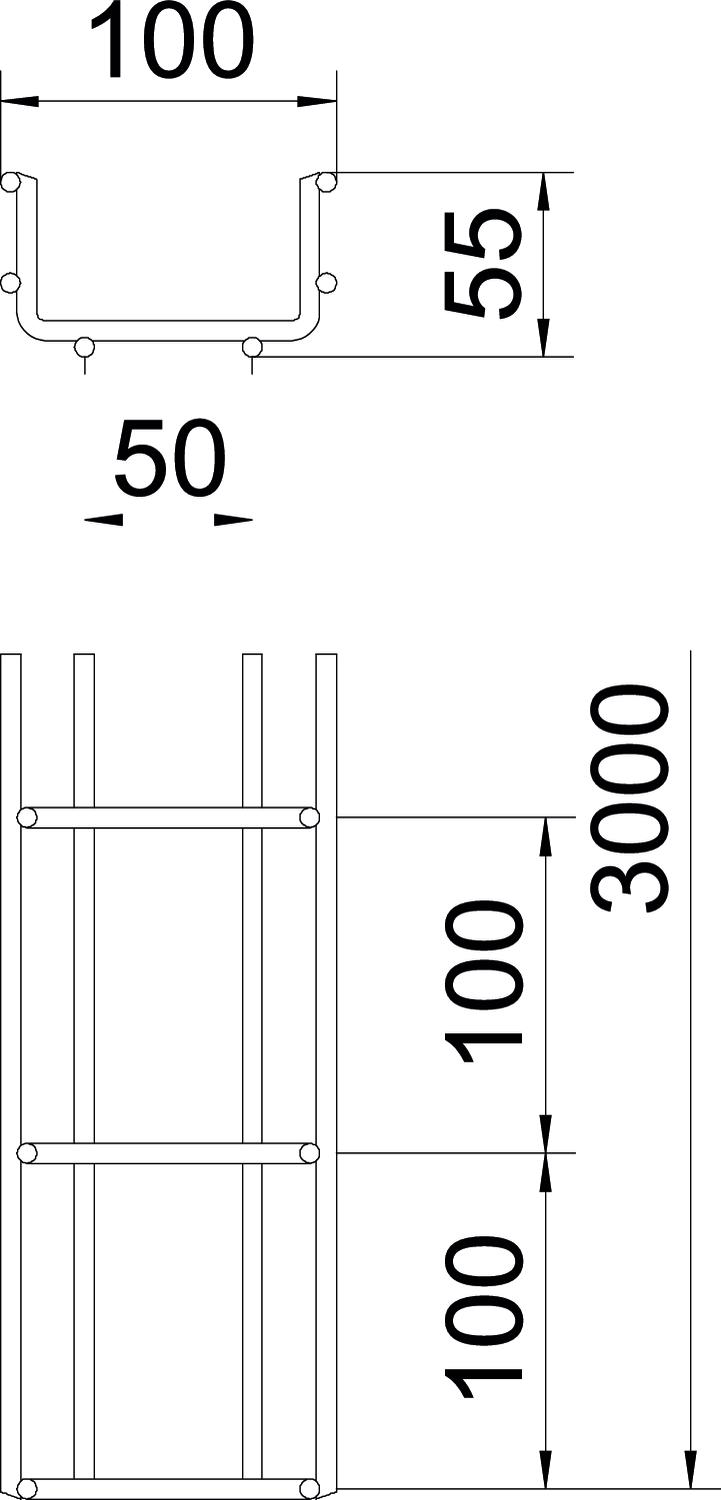

Rozmer	55x100x3000
Rozmer B	100 mm
Šírka	100 mm
Šírka	3,94 in

Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	4000 mm²
Úžitkový prierez	40 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	55 mm
Výška	2,17 in
Vzdialenosť podpier 1,0 m	2 kN/m
Vzdialenosť podpier 1,5 m	1,15 kN/m
Vzdialenosť podpier 2,0 m	0,75 kN/m
Vzdialenosť podpier 3,0 m	0,4 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
SGR 55 100 G	3000 mm	100 mm	55 mm	6 mm	40 cm²	nie	6005470	m	3 m
SGR 55 150 G	3000 mm	150 mm	55 mm	6 mm	63 cm²	nie	6005472	m	3 m
SGR 55 200 G	3000 mm	200 mm	55 mm	6 mm	87 cm²	nie	6005474	m	3 m

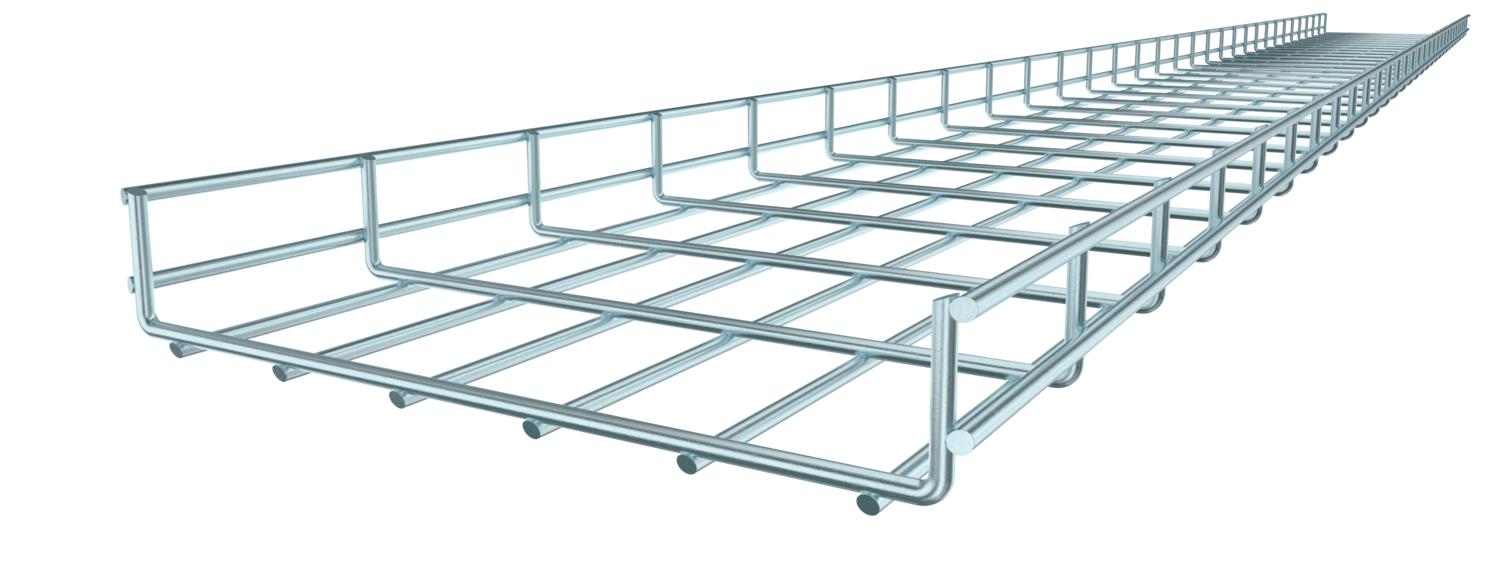

SGR 55 300 G	3000 mm	300 mm	55 mm	6 mm	129 cm²	nie	6005476	m	3 m
SGR 55 400 G	3000 mm	400 mm	55 mm	6 mm	175 cm²	nie	6005478	m	3 m
SGR 55 500 G	3000 mm	500 mm	55 mm	6 mm	220 cm²	nie	6005480	m	3 m
SGR 55 600 G	3000 mm	600 mm	55 mm	6 mm	265 cm²	nie	6005482	m	3 m
