Těžký mřížový žlab SGR 55 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	55 mm

Priemer drôtu	6 mm

Úžitkový prierez

Popis produktu

Popis produktu

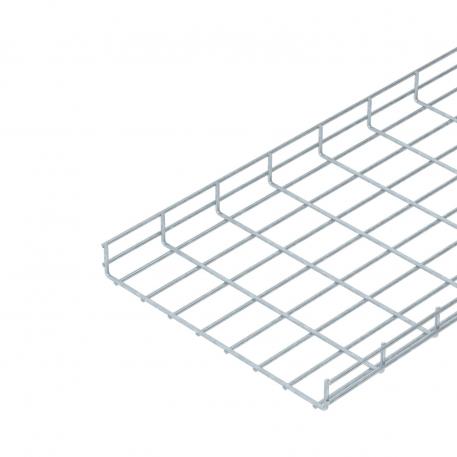

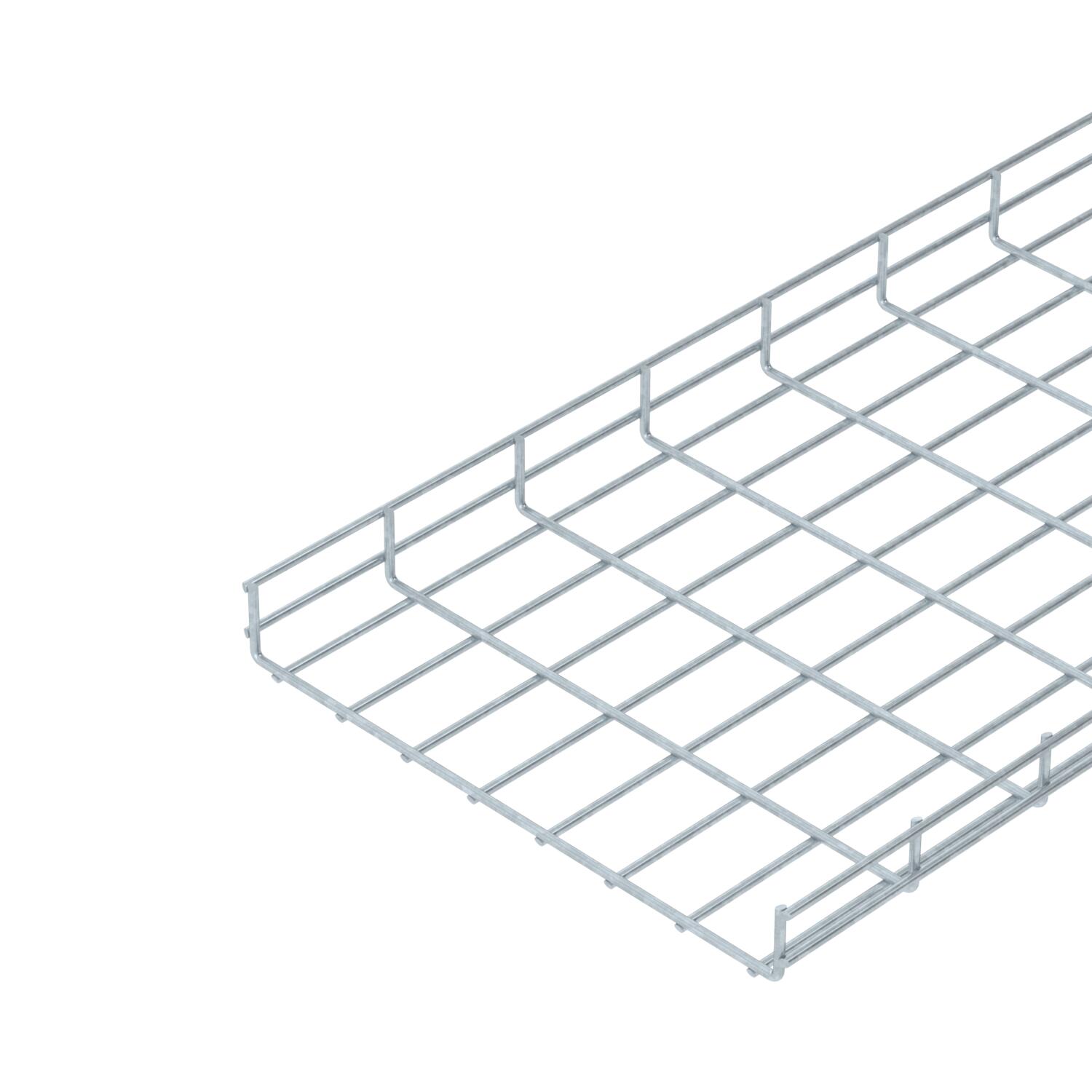

Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	7,6938 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Materiál	Oceľ
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky
Priemer drôtu	6 mm

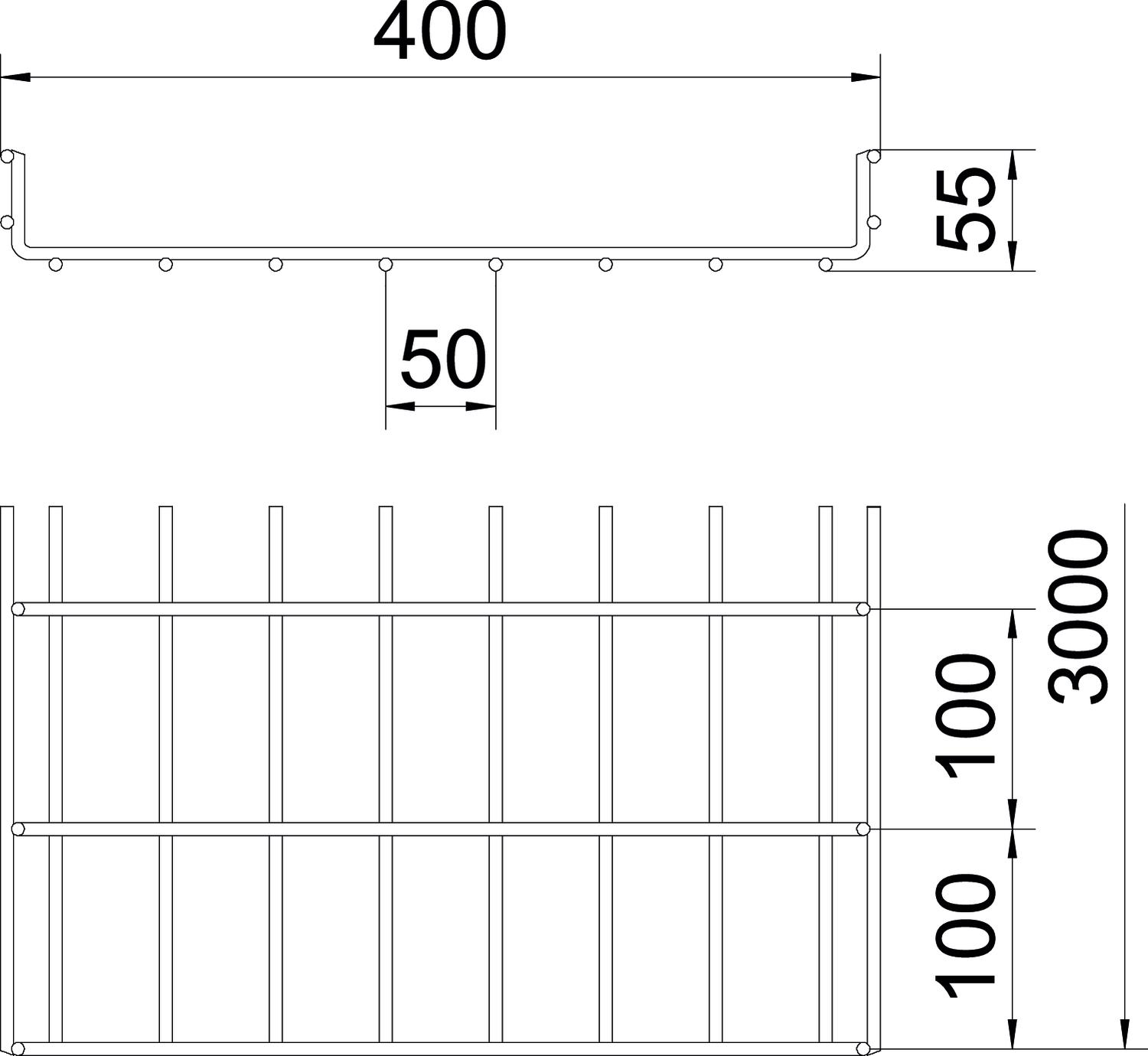

Rozmer	55x400x3000
Rozmer B	400 mm
Šírka	400 mm
Šírka	15,75 in

Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	175 cm²
Úžitkový prierez	17500 mm²
Výška	2,17 in
Výška	55 mm
Vzdialenosť podpier 1,0 m	2,3 kN/m
Vzdialenosť podpier 1,5 m	1,3 kN/m
Vzdialenosť podpier 2,0 m	0,75 kN/m
Vzdialenosť podpier 2,5 m	0,45 kN/m
Vzdialenosť podpier 3,0 m	0,4 kN/m

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Výr. č.	Množstvo	najm. PJ
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000122	m	3 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000190	m	3 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000209	m	3 m
SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000331	m	3 m
SGR 55 400 FT	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000451	m	3 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000515	m	3 m
SGR 55 600 FT	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000775	m	3 m
