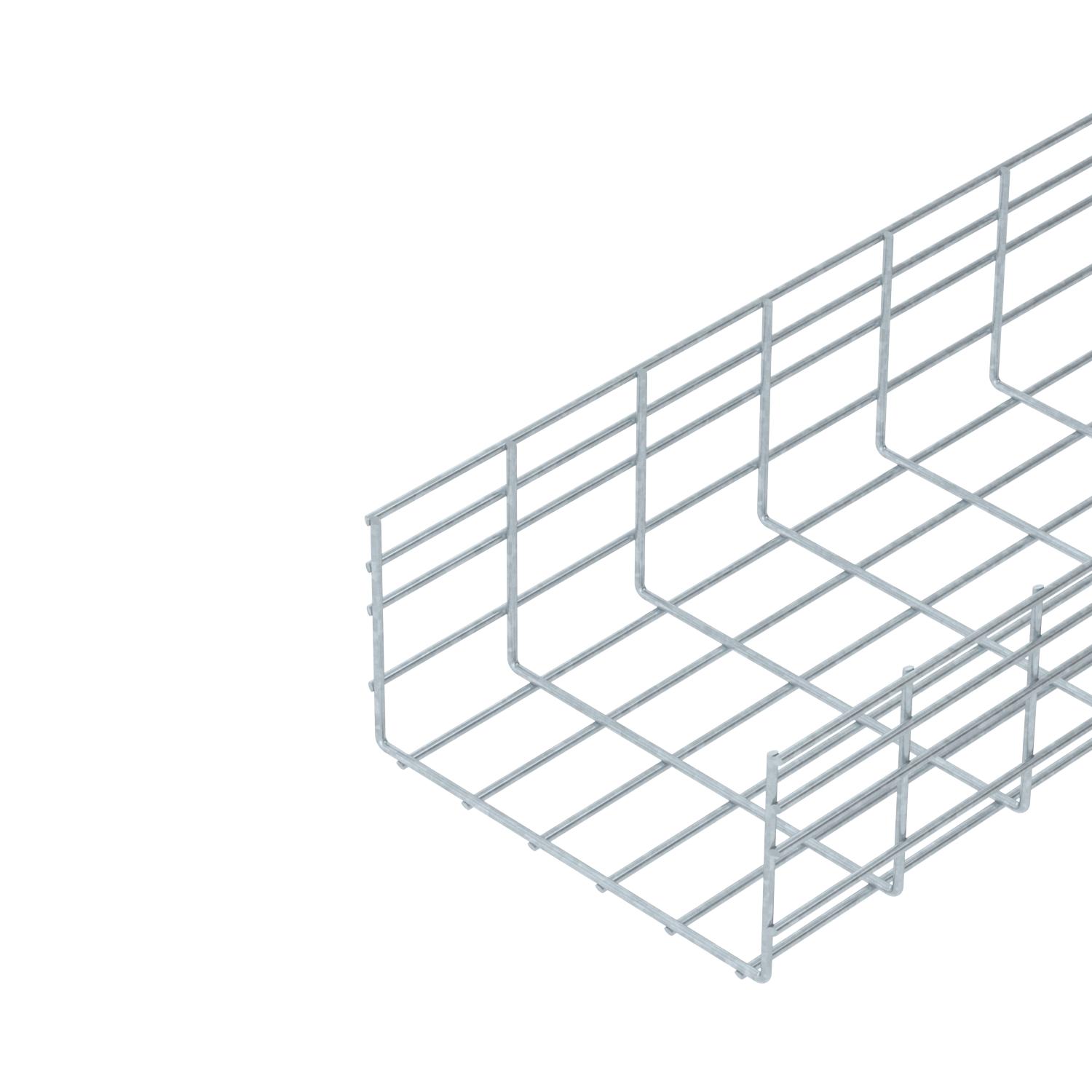

Těžký mřížový žlab SGR 155 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	155 mm

Priemer drôtu	6 mm

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

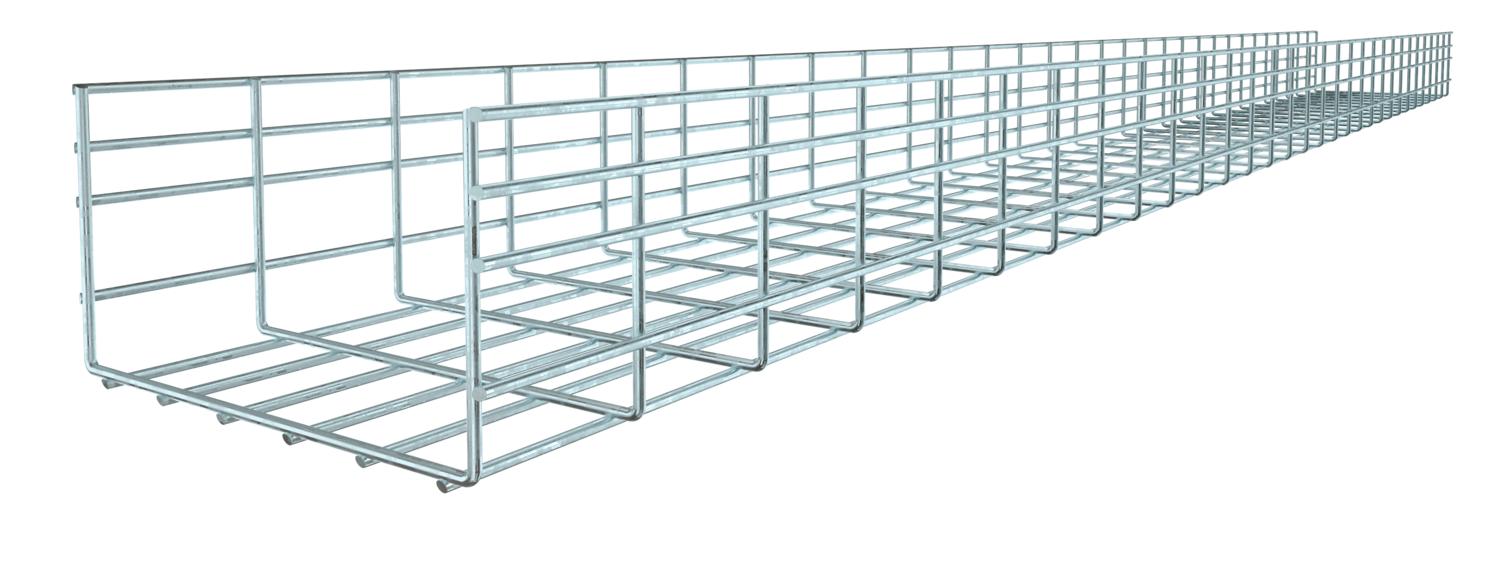

Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 155 mm.

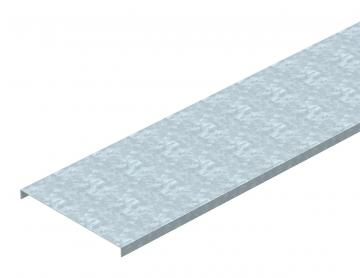

Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

Bezskrutková spojka	nie
CO₂ stopa (GWP) od kolísky po bránu	9,0597 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Integrovaná deliaca stena	bez
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky
Priemer drôtu	6 mm
Rozmer	155x300x3000

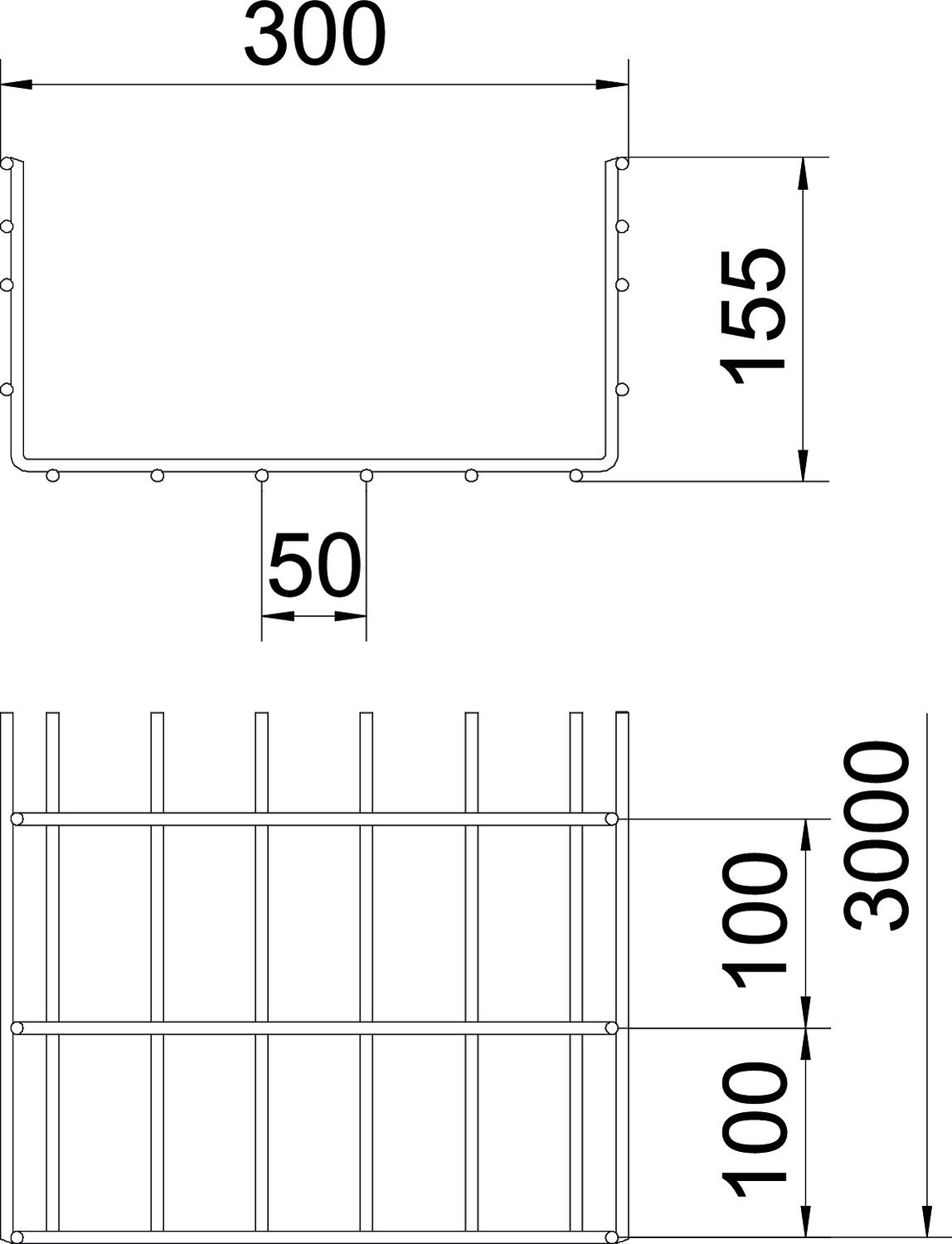

Rozmer B	300 mm
Šírka	11,81 in
Šírka	300 mm

Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	438 cm²
Úžitkový prierez	34800 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	155 mm
Výška	6,1 in
Vzdialenosť podpier 1,0 m	4,1 kN/m
Vzdialenosť podpier 1,5 m	2,4 kN/m
Vzdialenosť podpier 2,0 m	1,55 kN/m
Vzdialenosť podpier 2,5 m	1,13 kN/m
Vzdialenosť podpier 3,0 m	0,95 kN/m
Vzdialenosť podpier 3,5 m	0,84 kN/m
Vzdialenosť podpier 4,0 m	0,6 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde

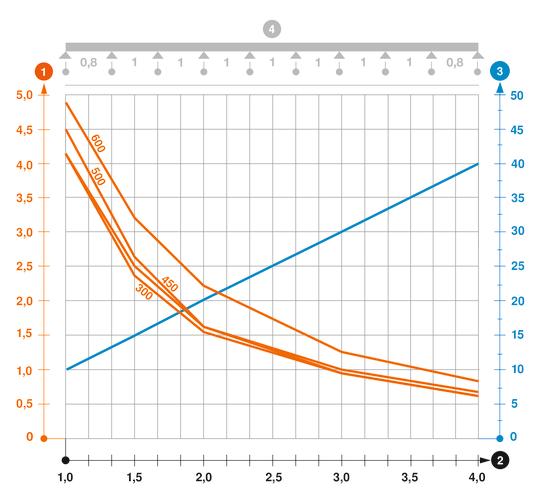

Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy
