Těžký mřížový žlab SGR 105 G

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	105 mm

Priemer drôtu	6 mm

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

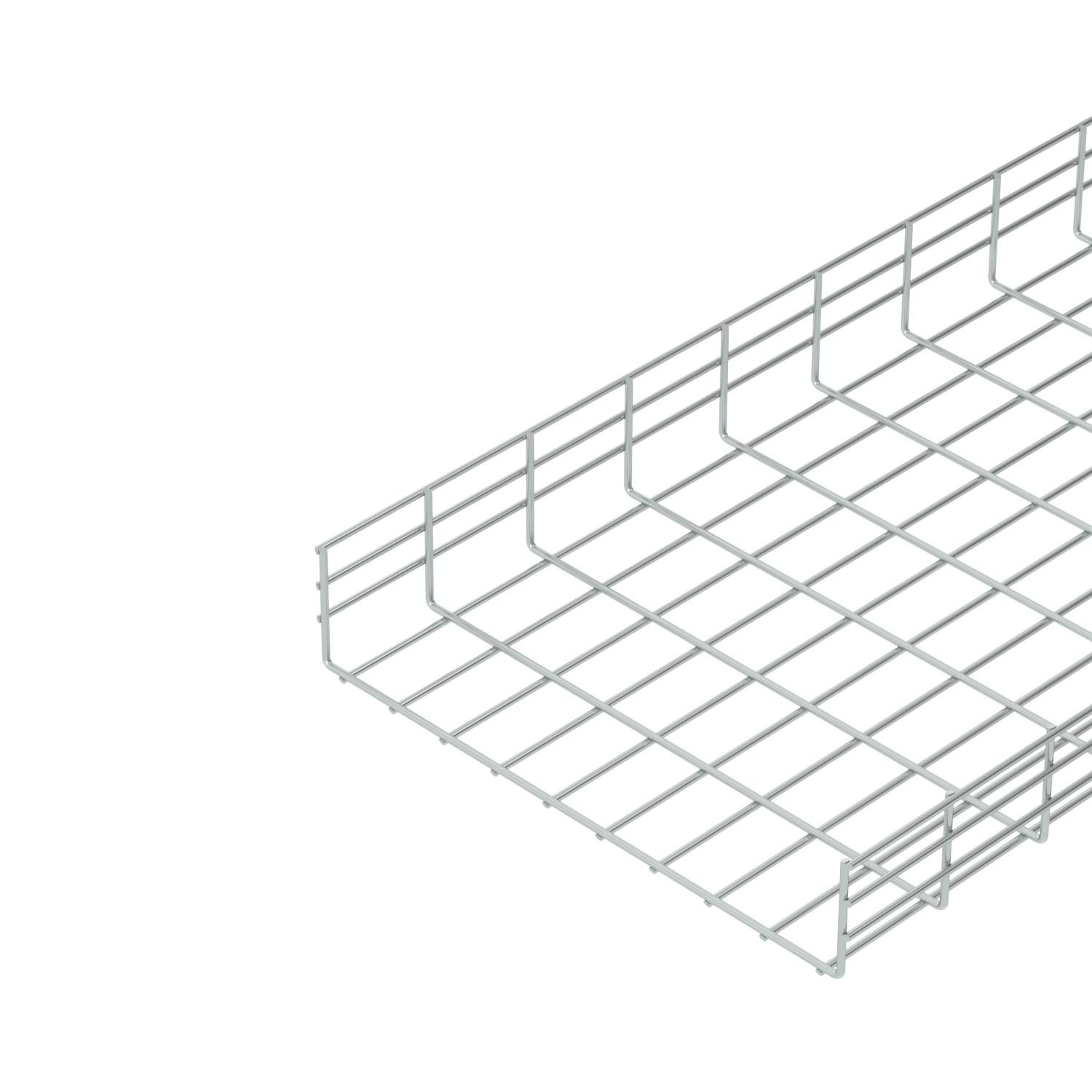

Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	9,3239 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Integrovaná deliaca stena	bez
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	galvanicky zinkované
Prevedenie spojky	bez spojky
Priemer drôtu	6 mm

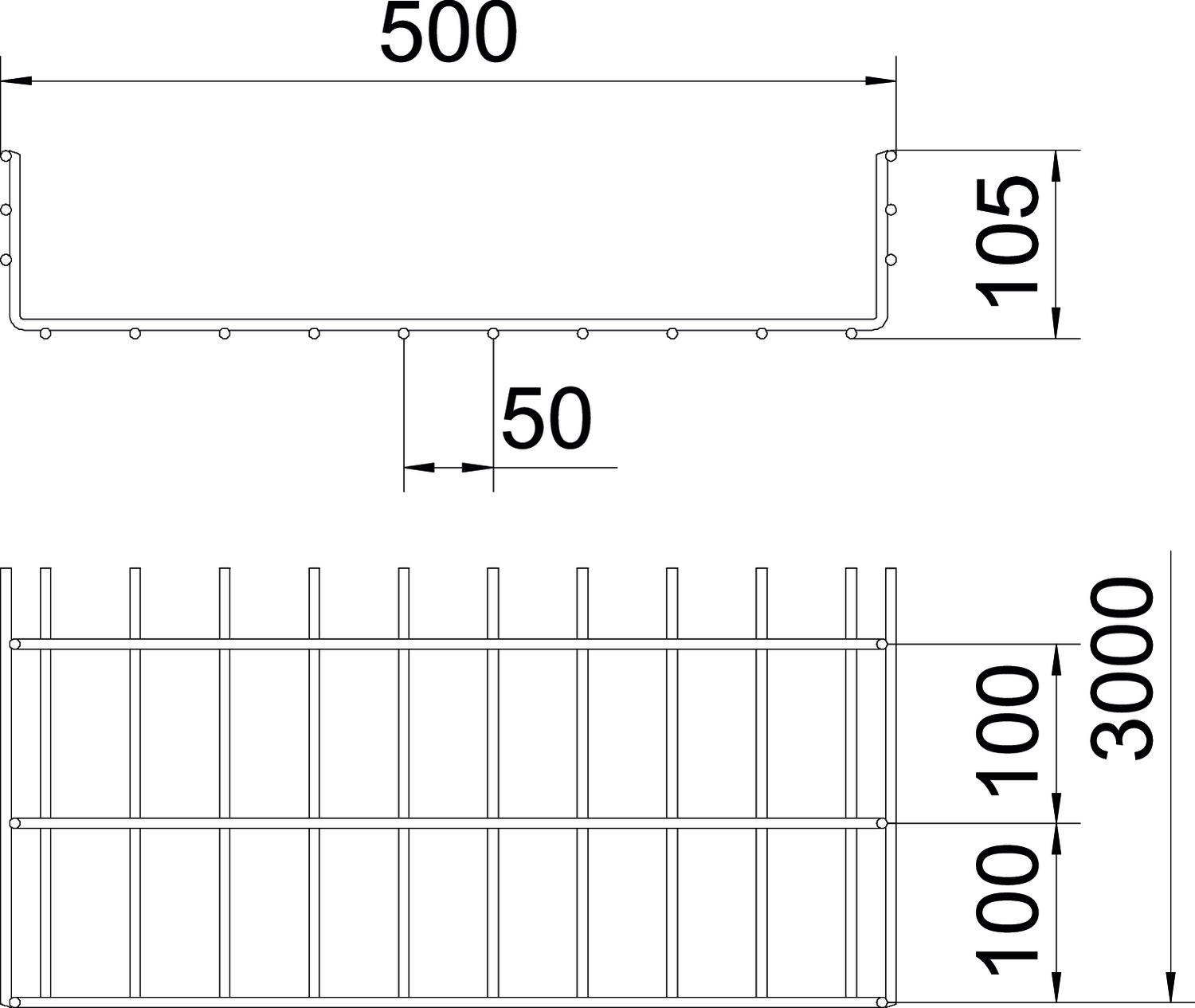

Rozmer	105x500x3000
Rozmer B	500 mm
Šírka	19,69 in
Šírka	500 mm
Tvar profilu	Tvar U

Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	459 cm²
Úžitkový prierez	45900 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	105 mm
Výška	4,13 in
Vzdialenosť podpier 1,0 m	3,8 kN/m
Vzdialenosť podpier 1,5 m	2 kN/m
Vzdialenosť podpier 2,0 m	1,3 kN/m
Vzdialenosť podpier 2,5 m	0,93 kN/m
Vzdialenosť podpier 3,0 m	0,75 kN/m
Vzdialenosť podpier 3,5 m	0,64 kN/m
Vzdialenosť podpier 4,0 m	0,45 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
SGR 105 200 G	3000 mm	200 mm	105 mm	6 mm	175 cm²	nie	6002612	m	3 m
SGR 105 300 G	3000 mm	300 mm	105 mm	6 mm	268 cm²	nie	6002614	m	3 m
SGR 105 400 G	3000 mm	400 mm	105 mm	6 mm	363 cm²	nie	6002616	m	3 m
SGR 105 500 G	3000 mm	500 mm	105 mm	6 mm	459 cm²	nie	6002620	m	3 m
