Těžký mřížový žlab SGR 105 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	105 mm

Priemer drôtu	6 mm

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

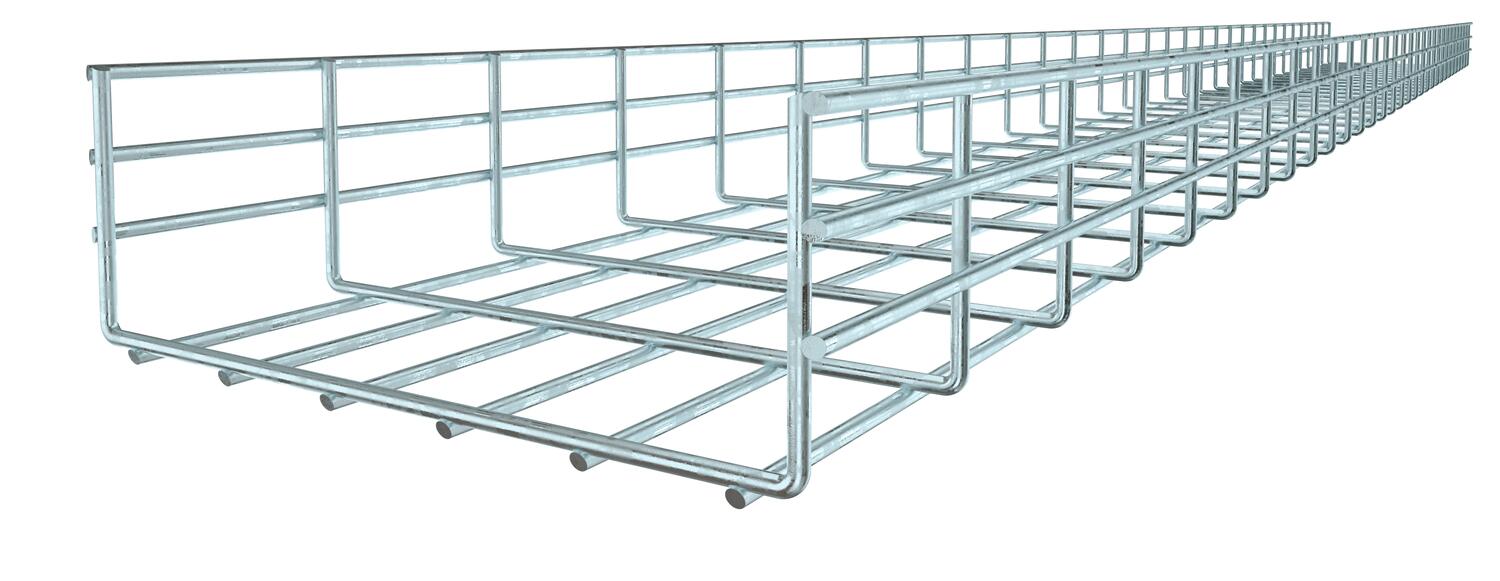

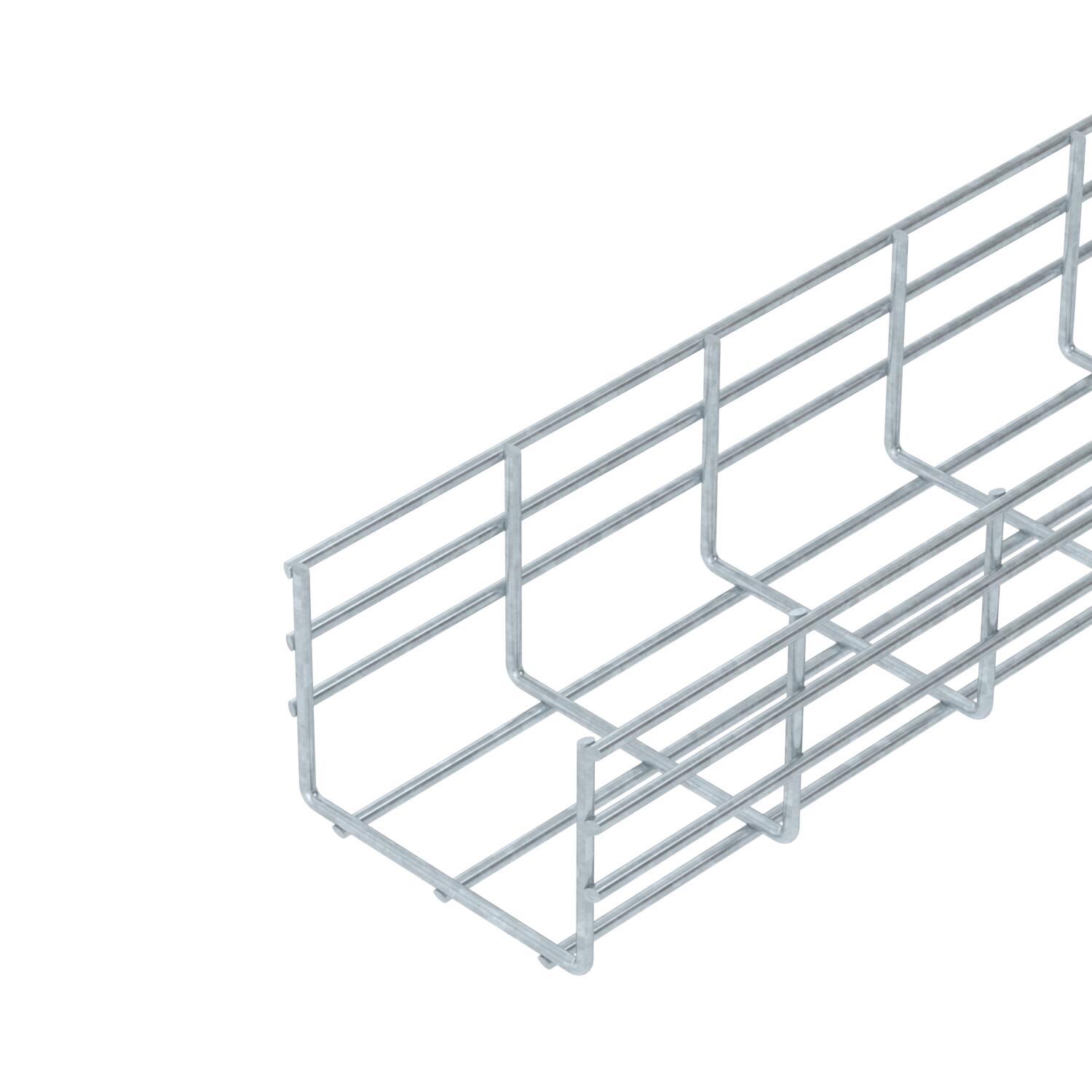

Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	5,5494 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky
Priemer drôtu	6 mm

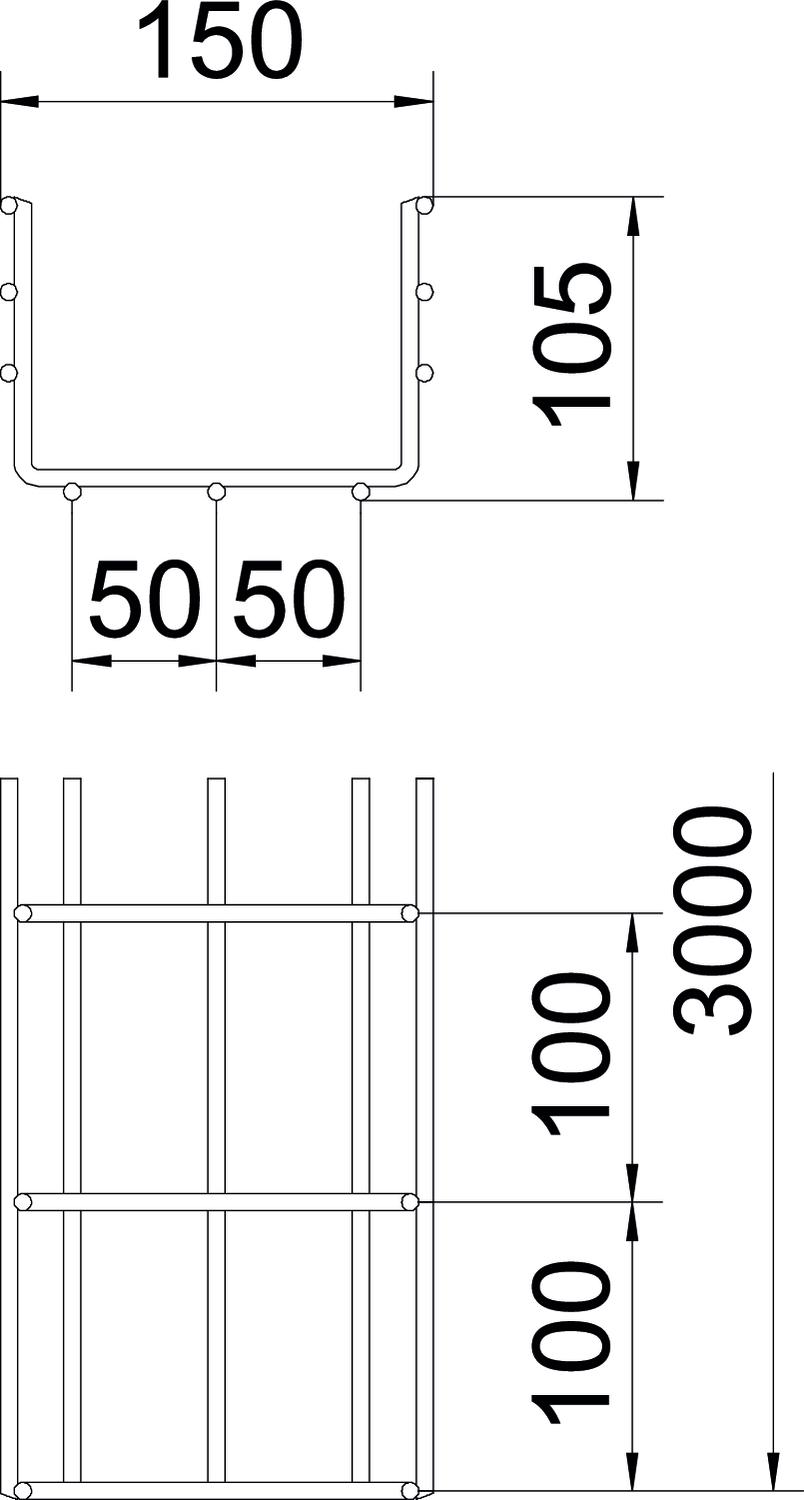

Rozmer	105x150x3000
Rozmer B	150 mm
Šírka	5,91 in
Šírka	150 mm
Tvar profilu	Tvar U

Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	130 cm²
Úžitkový prierez	13000 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	4,13 in
Výška	105 mm
Vzdialenosť podpier 1,0 m	3,1 kN/m
Vzdialenosť podpier 1,5 m	1,75 kN/m
Vzdialenosť podpier 2,0 m	1,15 kN/m
Vzdialenosť podpier 2,5 m	0,79 kN/m
Vzdialenosť podpier 3,0 m	0,6 kN/m
Vzdialenosť podpier 3,5 m	0,5 kN/m
Vzdialenosť podpier 4,0 m	0,4 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
SGR 105 150 FT	3000 mm	150 mm	105 mm	6 mm	130 cm²	nie	6003175	m	3 m
SGR 105 200 FT	3000 mm	200 mm	105 mm	6 mm	175 cm²	nie	6003214	m	3 m
SGR 105 300 FT	3000 mm	300 mm	105 mm	6 mm	268 cm²	nie	6003309	m	3 m
SGR 105 400 FT	3000 mm	400 mm	105 mm	6 mm	363 cm²	nie	6003402	m	3 m
SGR 105 500 FT	3000 mm	500 mm	105 mm	6 mm	459 cm²	nie	6003515	m	3 m
SGR 105 600 FT	3000 mm	600 mm	105 mm	6 mm	554 cm²	nie	6003616	m	3 m
