Těžký mřížový žlab SGR 105 A2

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	105 mm

Priemer drôtu	6 mm

Úžitkový prierez

Popis produktu

Popis produktu

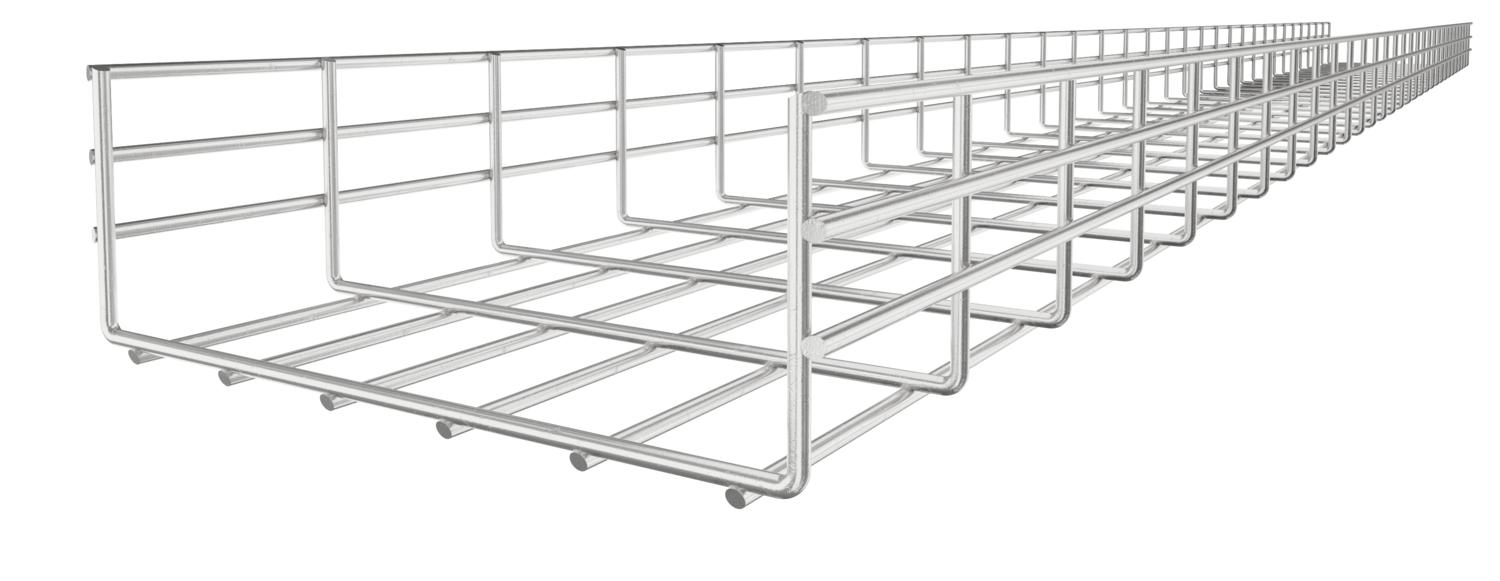

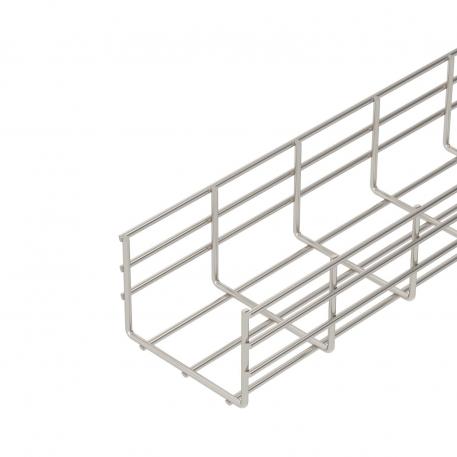

Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Technické údaje

CO₂ stopa (GWP) od kolísky po bránu	13,4126 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	nehrdzavejúca oceľ
Integrovaná deliaca stena	bez
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	bez spojky
Priemer drôtu	6 mm

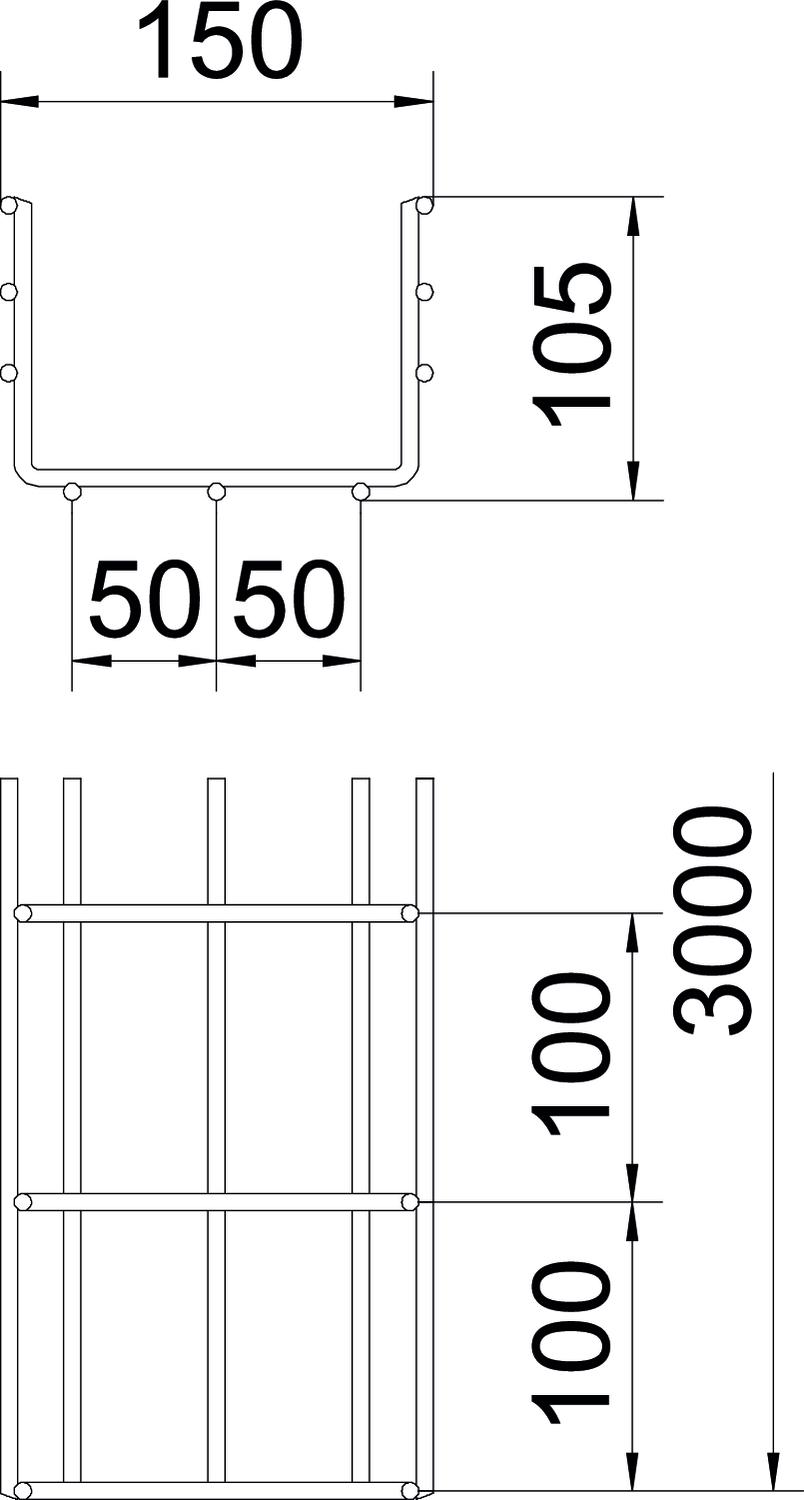

Rozmer	105x150x3000
Rozmer B	150 mm
Šírka	150 mm
Šírka	5,91 in

Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	13000 mm²
Úžitkový prierez	130 cm²
Výška	105 mm
Výška	4,13 in
Vzdialenosť podpier 1,0 m	3,1 kN/m
Vzdialenosť podpier 1,5 m	1,75 kN/m
Vzdialenosť podpier 2,0 m	1,15 kN/m
Vzdialenosť podpier 2,5 m	0,79 kN/m
Vzdialenosť podpier 3,0 m	0,6 kN/m
Vzdialenosť podpier 3,5 m	0,5 kN/m
Vzdialenosť podpier 4,0 m	0,4 kN/m

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Výr. č.	Množstvo	najm. PJ
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	m	3 m
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	m	3 m
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	m	3 m
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	m	3 m
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	6003631	m	3 m
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	6003633	m	3 m
