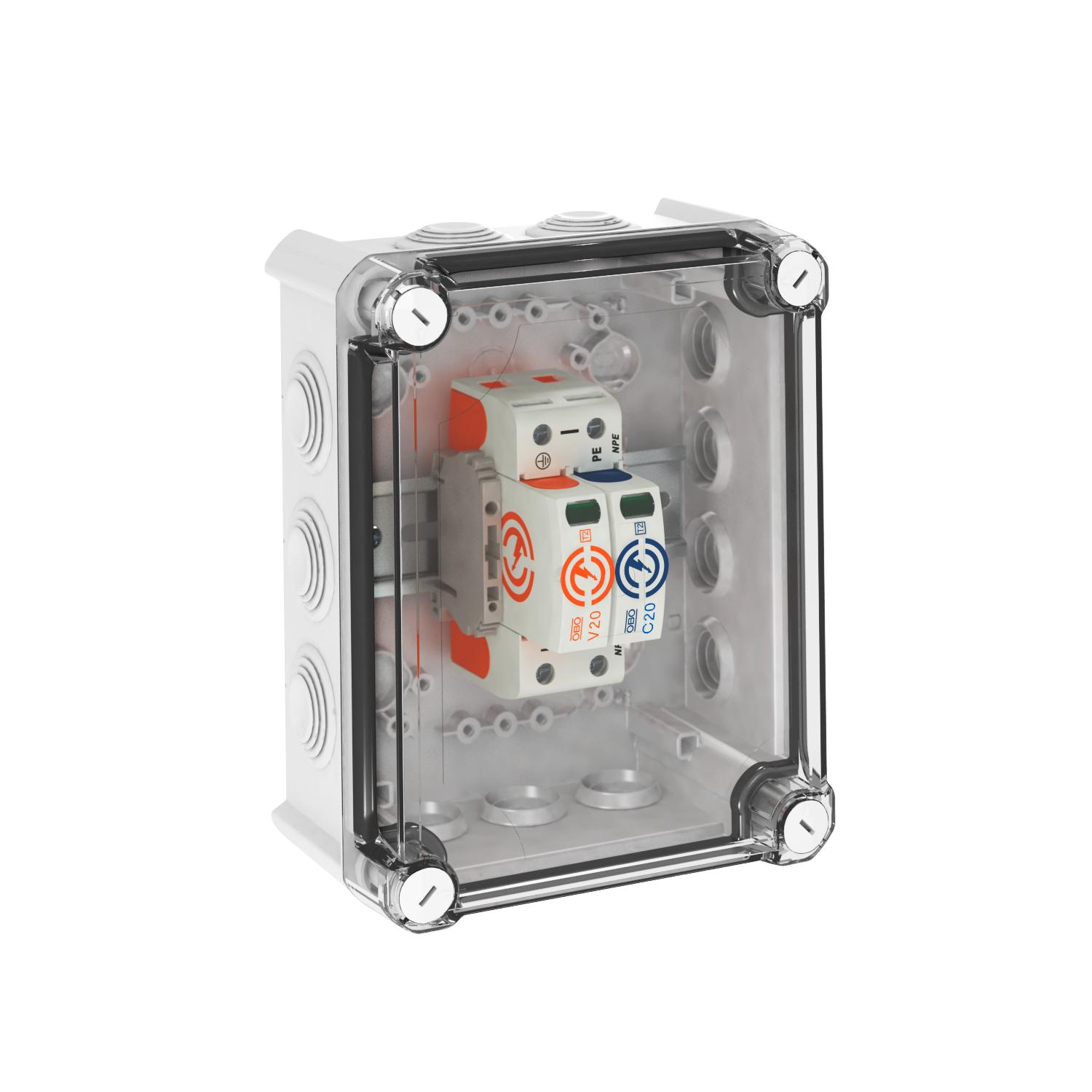

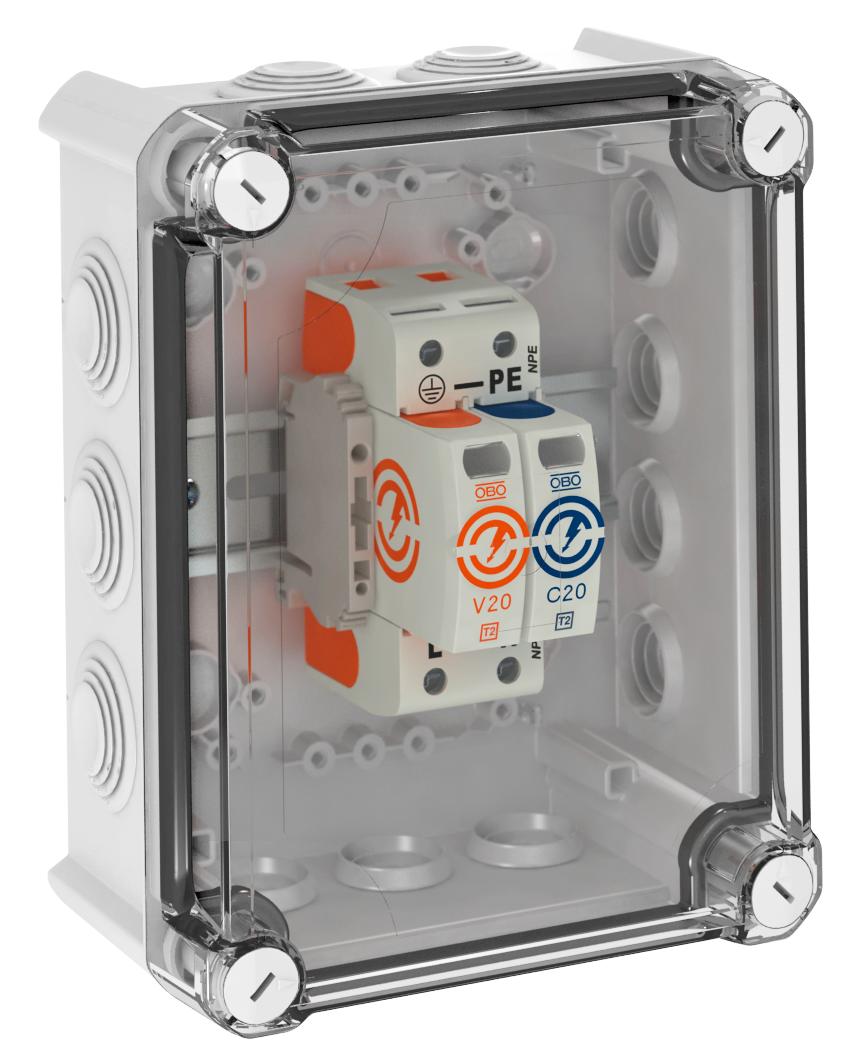

Systémové řešení – svodič přepětí V20 v pouzdře, 1 pólový + NPE 280 V 1+N/PE | 280 | IP66

Systémové řešení – svodič přepětí V20 v pouzdře, 1 pólový + NPE 280 V

Výr. č. 5095381 | EAN 4012196423194

Výr. č. / Typ

Provedení pólů

Najvyššie trvalé napätie AC	280 V

Stupeň krytia	IP66

Popis produktu

Popis produktu

Svodič přepětí typu 2 dle DIN EN 61643-11

• Vyrovnání potenciálů v ochraně před přepětím dle ČSN 33 2000-4-443 (IEC 60364-4-44)

• Kompletní jednotka, předem smontováno a připraveno k připojení v polykarbonátovém pouzdře (IP66)

• Svodová schopnost až 40 kA (8/20) na každém pólu díky vysoce výkonným varistorům

Použití: Vyrovnání potenciálů v hlavních a podružných rozvodech.

V případě nebezpečí kondenzace vody v důsledku větru, ledu, teploty nebo slunečního záření mohou být případně nutná další opatření!

Technické údaje

Technické údaje

Čas odozvy	<25 ns
Certifikáty	UL
CO₂ stopa (GWP) od kolísky po bránu	3,4935 kg CO₂e / 1 Kus
Diaľková signalizácia	nie
Integrovaná predradená poistka	nie
Konfigurácia siete	ostatné
Max. nadprúdová ochrana na strane siete	160 A gL/gG
Maximálne predistenie	160 A
Maximálny nárazový prúd zvodu (8/20 μs)	40 kA
Maximálny rázový zvodový prúd (8/20 μs) [L-N]	40 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	20 kA
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	40 kA
Minimálny odstup	1,5 mm
Najvyššie trvalé napätie (L-N)	280 V
Najvyššie trvalé napätie (N-PE)	255 V
Najvyššie trvalé napätie AC	280 V
Najvyššie trvalé napätie DC	350 V
Napätie TOV [L-N] - fail safe mode - 120 min	440 V
Napätie TOV [L-N] - withstand mode - 5 s	335 V
Napätie TOV [N-PE] - withstand mode - 200 ms	1200 V
Ochranná úroveň [L-N]	≤1,3
Odolné voči skratu	áno
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	50 kA eff
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C

Prierez vodiča flexibilný (s jemným lankom) max.	35 mm²
Prierez vodiča flexibilný (s jemným lankom) max.	2 AWG
Prierez vodiča flexibilný (s jemným lankom) min.	16 AWG
Prierez vodiča flexibilný (s jemným lankom) min.	1,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	1,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	16 AWG
Pripájací prierez svoriek FM max.	1,5 mm²
Pripájací prierez svoriek FM max.	16 AWG
Pripájací prierez svoriek FM min.	21 AWG
Pripájací prierez svoriek FM min.	0,5 mm²
Provedení pólů	1+N/PE
Rázový zvodový prúd (8/20) [celkový]	60 kA
Rozmer	280V
Schopnosť zhášania následného prúdu (eff) [N-PE]	0,1 kA
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	class II
SPD podľa STN EN 61643-11	Typ 2
SPD podľa UL 1449	Type 4
Spôsob montáže	predmontovaný v puzdre
Stupeň krytia	IP66
Uťahovací moment	4 Nm
Zvyškové napätie [L-N] pri 1 kA	0,7 kV
Zvyškové napätie [L-N] pri 5 kA	0,9 kV
