Systémové řešení pro fotovoltaiku typu 1 + 2 s konektorem MC4 pro střídače s jedním MPP trackerem, 900 V DC IP66

Systémové řešení pro fotovoltaiku typu 1 + 2 s konektorem MC4 pro střídače s jedním MPP trackerem, 900 V DC

Výr. č. 5088564 | EAN 4012196440573

Výr. č. / Typ	5088564 / VG-BC900S1

Stupeň krytia	IP66

Popis produktu

Popis produktu

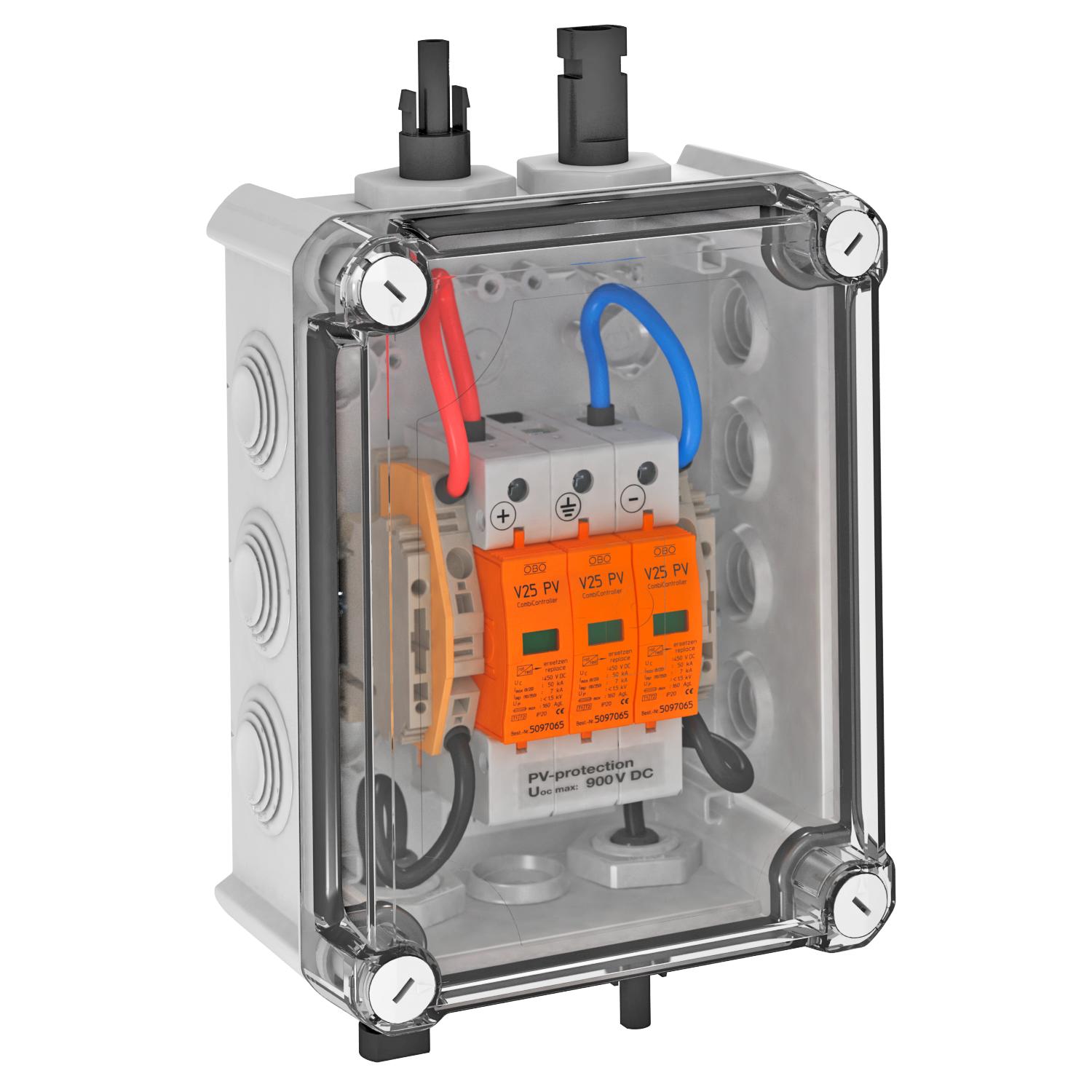

Systémové řešení typu 1 + 2 s konektorem MC4 pro FV střídače s jedním MPP trackerem

• Varistorový svodič, zásuvný s odpojovacím zařízením, zapojení Y odolné proti chybám podle VDE 0100-712 (50539-12)
• Kombinovaný svodič typu 1 + 2 pro vyrovnání potenciálů v ochraně před bleskem podle EN 62305 (VDE 0185-305)
• Nízká ochranná úroveň DC: < 3,0 kV (Uoc max. = 900 V DC s V25-B + C / 0-450PV)
• Vstup FV string (konektor MC4) na vstup MPP-WR, až 30A DC na svorku
• Předem smontováno v polykarbonátovém pouzdře (IP66) odolném vůči UV záření pro venkovní použití

Pro DC ochranu střídače ve FV systémech.

Pokud hrozí kondenzace z větru, ledu, teploty nebo slunce, mohou být nutná další opatření!

Technické údaje

Možnosti pripojenia

Anschlussart Generatoranschlusskasten	MC4
Bleskový prúd (10/350 μs)	7 kA
Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	4,2153 kg CO₂e / 1 Kus
Diaľková signalizácia	nie
Druh vedenia pre prepäťové ochrany	Vedenie energie DC (PV)
Druh zavedenia	MC4
Entries per MPPT	1
Exits per MPPT	1
Farba	svetlosivá; RAL 7035
Funkcia monitorovania	nie
Hĺbka	9 mm
Konfigurácia siete	DC
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	0→2
Materiál puzdra	PCPC
Max. napätie PV	900 V
Max. vstupné napätie DC	900 V
Max. vstupný prúd na vetvu	30 A
Max. Výstupný prúd	30 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	30 kA

Menovitý nárazový prúd zvodu (8/20 µs)	30 kA
Najvyššie trvalé napätie DC	900 V
Number of MPPTs	1
Osadenie výkonovým odpojovačom	nie
Počet pólov	3
Počet prívodov vedení	4
Počet vstupov	1
Počet vstupov vetvy	1
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) min.	25 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Rázový zvodový prúd (8/20) [celkový]	60 kA
Rozmer	900V DC
Signalizácie na prístroji	optická
Šírka	190 mm
Skúšobná trieda typ 1	áno
Skúšobná trieda typ 2	áno
Skúšobná trieda typ 3	nie
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	predmontovaný v puzdre
Stupeň krytia	IP66
Stupeň krytia kód IK	IK05
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-5 °C
Vyfukujúci	nie
Vyhotovenie	Pro jeden MPP a s přípojkou MC4
Výška	150 mm
