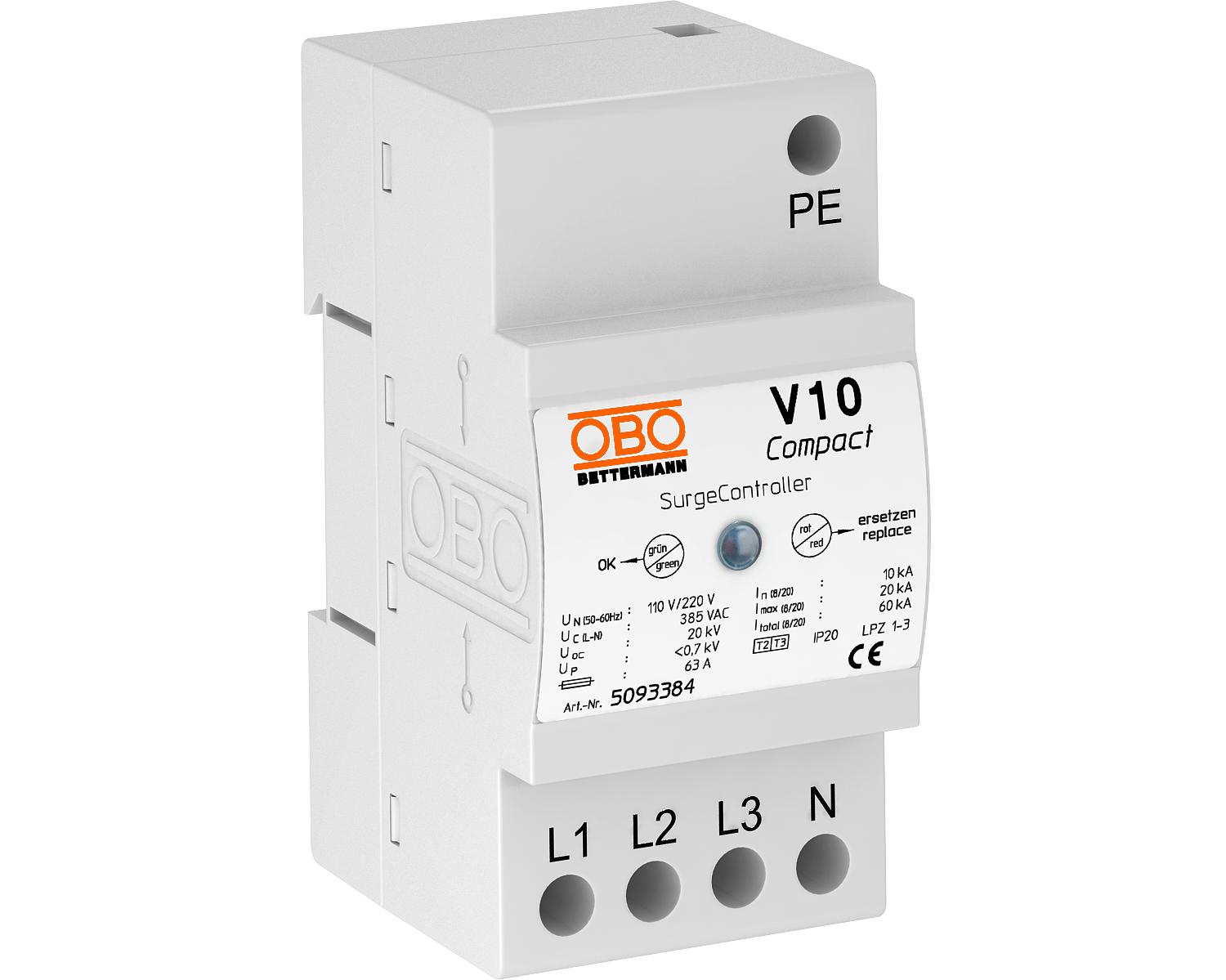

Svodič přepětí V10 Compact 385 V 3+N/PE | 385 | IP20

Svodič přepětí V10 Compact 385 V

Výr. č. 5093384 | EAN 4012195126041

Výr. č. / Typ	5093384 / V10 COMPACT 385

Provedení pólů	3+N/PE

Najvyššie trvalé napätie AC	385 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Zařízení přepěťové ochrany, kompaktní modul typu 2 + 3

• Přepěťová ochrana v podružných rozvodech podle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 60 kA (8/20) celkově

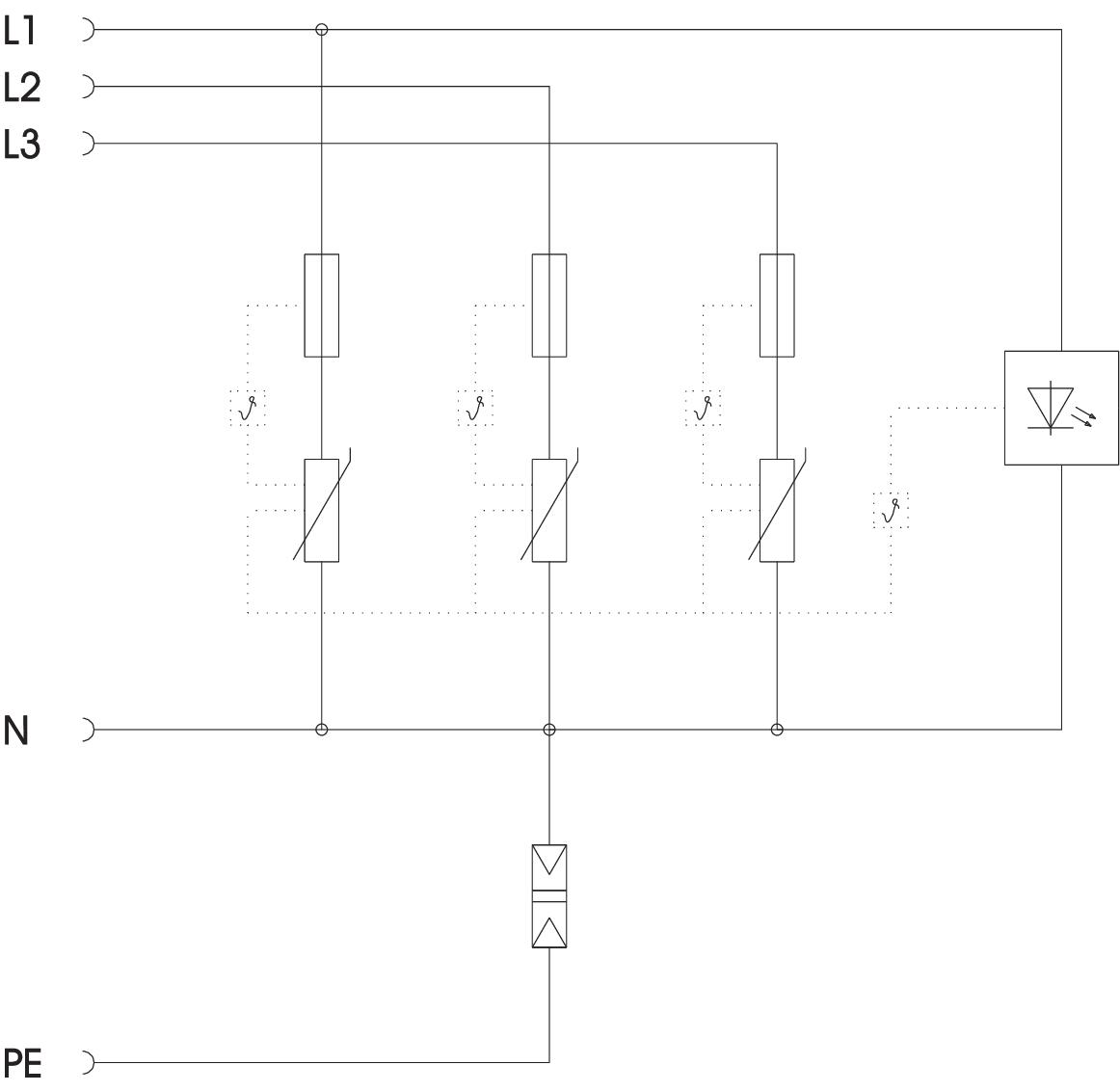

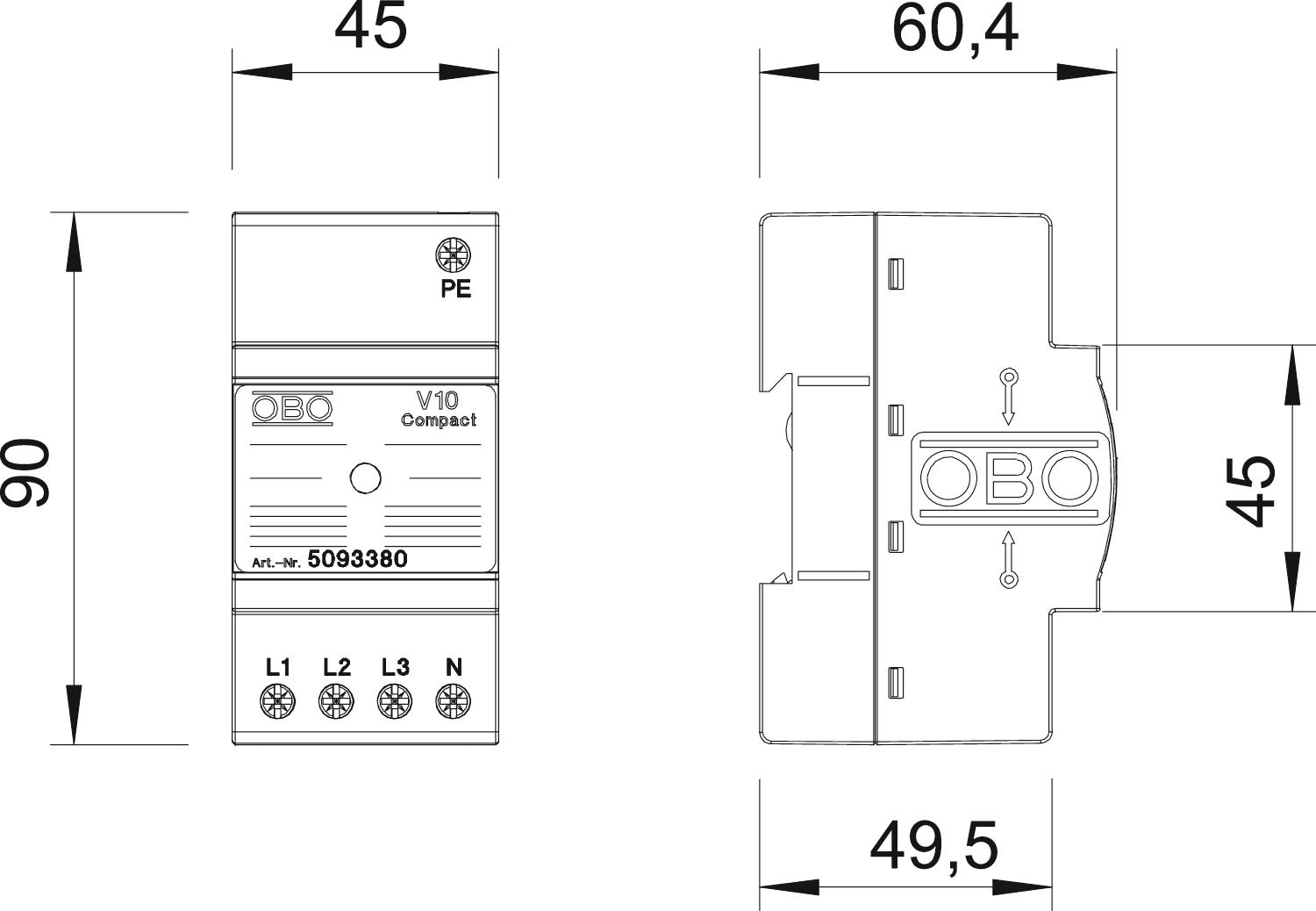

• Integrované řešení 3 + 1 pro síťové systémy TN a TT s modulární šířkou 45 mm
• Vysoce výkonná varistorová technika
• Včetně tepelného a dynamického odpojovacího zařízení a optické indikace funkčnosti

Použití: Podružné/patrové rozvody a ochrana přístrojů v trojfázových systémech.

Technické údaje

Technické údaje

Čas odozvy	<25 ns
Diaľková signalizácia	nie
Druh vedenia pre prepäťové ochrany	Vedenie energie AC
Integrovaná predradená poistka	nie
Konfigurácia siete	ostatné
Konfigurácia siete TN	áno
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	áno
LPZ	1→3
Max. nadprúdová ochrana na strane siete	63
Maximálne predistenie	63 A
Maximálny nárazový prúd zvodu (8/20 μs)	20 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý nárazový prúd zvodu (8/20 µs)	10 kA
Najvyššie trvalé napätie AC	385 V
Prevádzková teplota max.	80 °C

Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) min.	10 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	10 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	3+N/PE
Rázový zvodový prúd (8/20) [celkový]	60 kA
Rozmer	385V
Schopnosť zhášania následného prúdu (eff) [N-PE]	0,1 kA
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
Skúšobná trieda typ 3	áno
SPD podľa IEC 61643-1	trieda I+II
SPD podľa STN EN 61643-11	Typ 2+3
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	3+NPE
