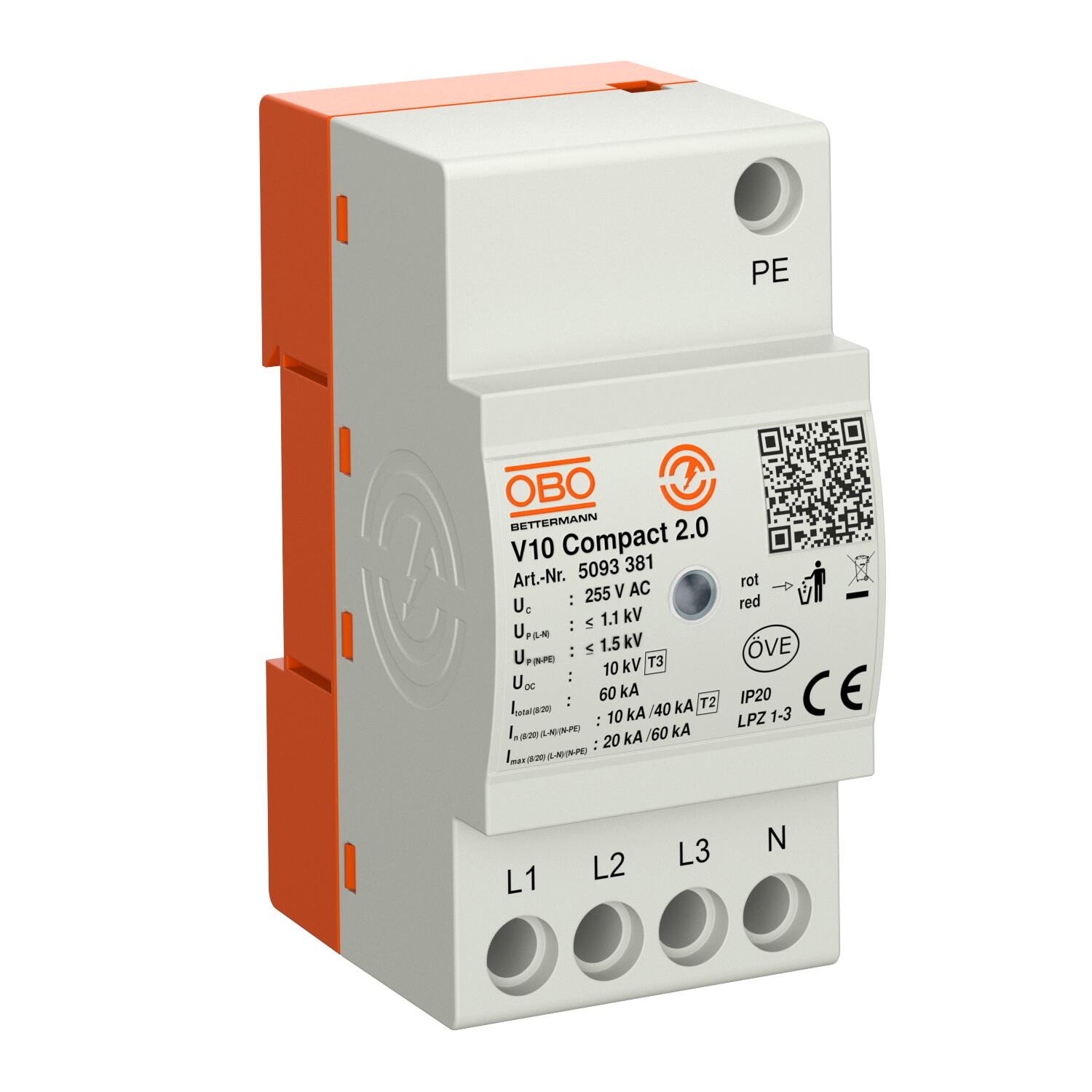

Svodič přepětí V10 Compact
Výr. č. 5093381 | EAN 4012196862566
- Popis produktu
-
Popis produktuZařízení přepěťové ochrany, kompaktní modul typu 2 + 3
• Přepěťová ochrana v hlavních a podružných rozvodech podle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 60 kA (8/20) celkově

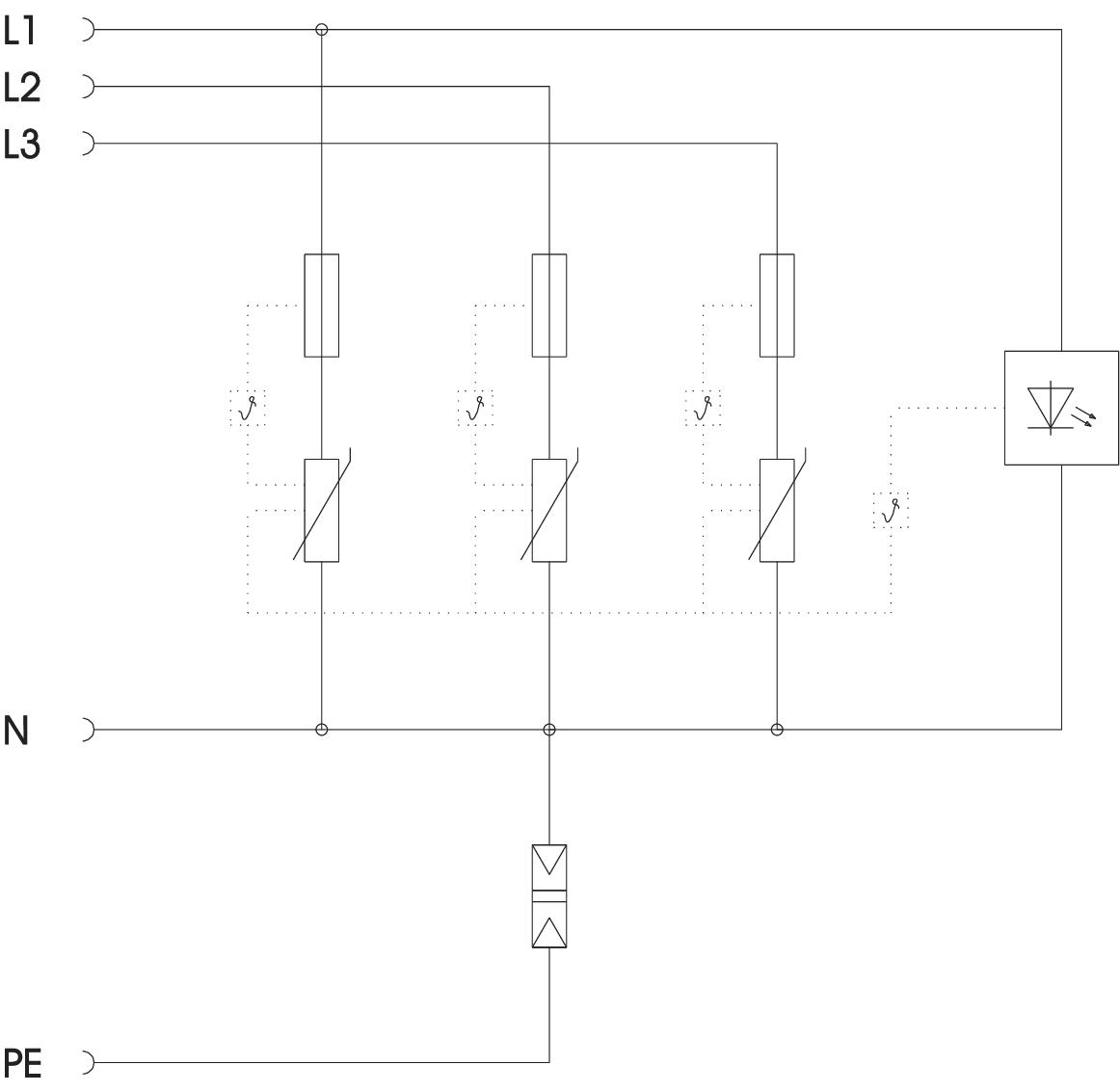

• Integrované řešení 3 + 1 pro síťové systémy TN a TT s modulární šířkou 45 mm
• Vysoce výkonná varistorová technika
• Včetně tepelného a dynamického odpojovacího zařízení a optické indikace funkčnosti
Použití: Hlavní a podružné rozvody a ochrana přístrojů v trojfázových systémech.
-
- Technické údaje
-
Technické údaje

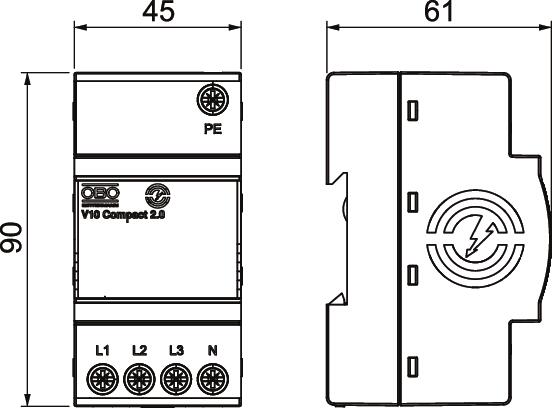

Čas odozvy <25 ns Dĺžka 60,5 mm Druh vedenia pre prepäťové ochrany Vedenie energie AC Integrovaná predradená poistka nie Konfigurácia siete všetky Konfigurácia siete TN áno Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno LPZ 1→3 Max. nadprúdová ochrana na strane siete 63 A gG Maximálne predistenie 63 A Maximálny nárazový prúd zvodu (8/20 μs) 20 kA Maximálny rázový zvodový prúd (8/20 μs) [L-N] 20 kA Maximálny rázový zvodový prúd (8/20 μs) [N-PE] 60 kA Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 10 kA Menovitý nárazový prúd zvodu (8/20 µs) 10 kA Menovitý rázový prúd zvodu (8/20 µs) [N-PE] 40 kA Najvyššie trvalé napätie AC 255 V Ochranná úroveň [L-N] ≤1,1 Počet pólov 4 Prevádzková teplota max. 70 °C Prevádzková teplota min. -40 °C Prierez vodiča flexibilný (s jemným lankom) max. 10 mm² Prierez vodiča flexibilný (s jemným lankom) max. 8 AWG Prierez vodiča flexibilný (s jemným lankom) min. 13 AWG Prierez vodiča flexibilný (s jemným lankom) min. 2,5 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 8 AWG Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 10 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 13 AWG Provedení pólů 3+N/PE Rázový zvodový prúd (8/20) [celkový] 60 kA Rozmer 255V Schopnosť zhášania následného prúdu (eff) [N-PE] 0,1 kA Signalizácie na prístroji optická Šírka 45 mm Skúšobná trieda typ 2 áno Skúšobná trieda typ 3 áno SPD podľa IEC 61643-1 trieda I+II SPD podľa STN EN 61643-11 Typ 2+3 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Uťahovací moment 2 Nm Vyhotovenie 3+NPE Výška 90 mm - Všetky typy
- Na stiahnutie
-
List technických údajov V10 Compact2.0 / 5093381 , 0.28MB , pdfEÚ Vyhlásenie o zhode V10 Compact2.0 / 5093381 , 0.12MB , pdfREACH Vyhlásenie o zhode V10 Compact2.0 / 5093381 , 0.13MB , pdfRoHS Vyhlásenie o zhode V10 Compact2.0 / 5093381 , 0.13MB , pdfNávod na montáž Návod na montáž V10 Compact 2.0 , 1.63MB , pdfTechnická informácia Tehničke informacije za V10 Compact , 0.07MB , pdf
