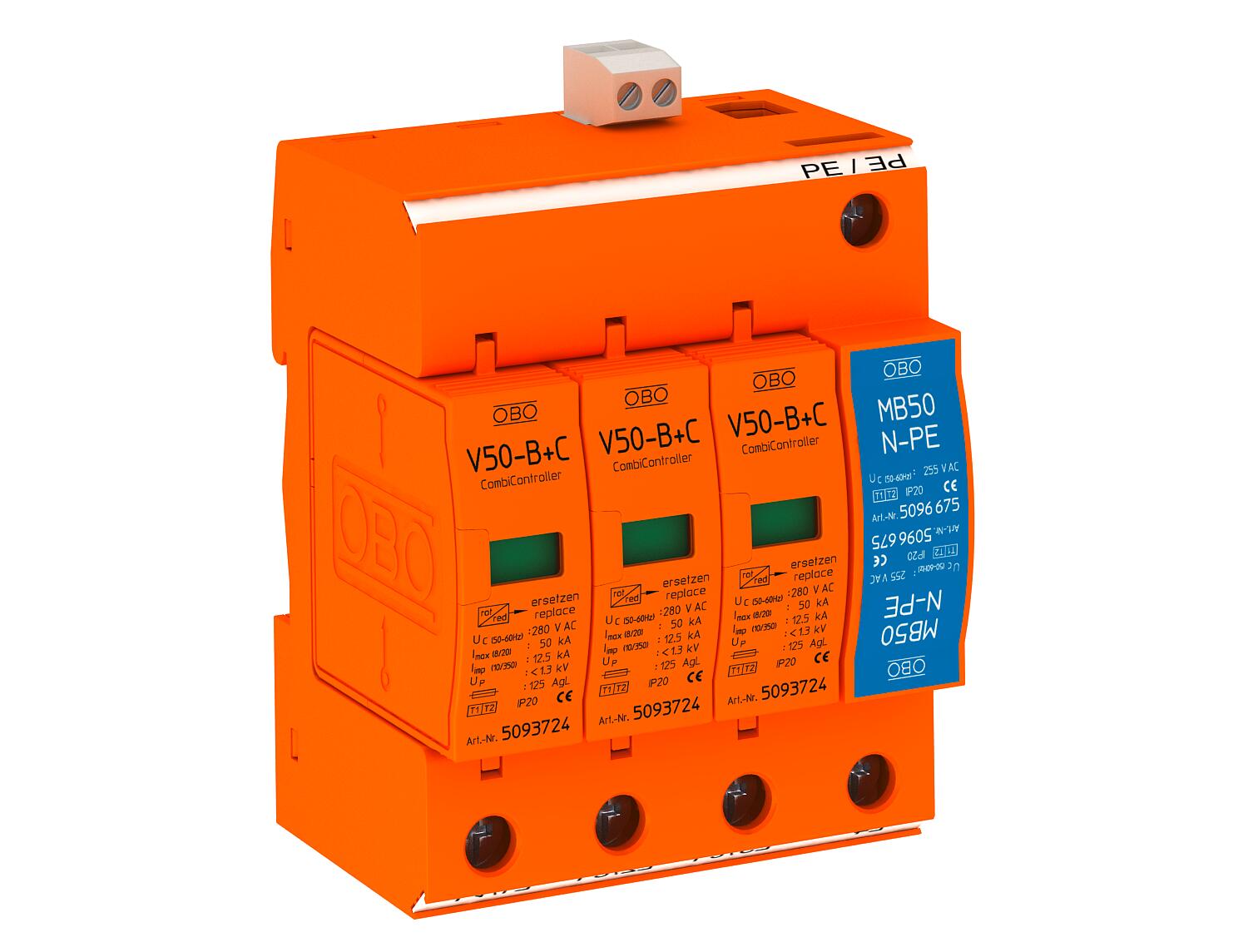

Svodič bleskových proudů a přepětí třípólový + NPE s dálkovou signalizací
Výr. č. 5093662 | EAN 4012195425137
- Popis produktu
-
Popis produktuKombinovaný svodič, svodič bleskových proudů a přepětí typu 1 + 2 podle EN 61643-11.
• Pro vyrovnání potenciálů v ochraně před bleskem dle IEC 62305 (VDE 0185-305)
• Výbojová kapacita bleskového proudu 12,5 kA (10/350) na pól
• Pro systémy TN- a TT
• S vícenásobným spodním dílem a multifunkčními svorkami
• Kompletní jednotka, skládající se z horních a spodní části, smontovaná a připravená k připojení
• Vyjímatelný svodič s dynamickým odpojovacím zařízením
• S optickým funkčním displejem
• Úroveň ochrany <1,3 kV
• Zapouzdřené, nevyfukující svodiče s varistorem z oxidu zinečnatého pro použití ve skříních rozváděčů
• Označené připojovací svorky
• FS varianta s kontaktem dálkové signalizace (bezpotenciálový, spínací)
Použití: Vyrovnání potenciálů v ochraně před bleskem v budovách s vnější ochranou před bleskem třídy III a IV a v komerčních rozvodných skříních.
* Kompletní = vrchní a spodní díl
-
- Technické údaje
-
Technické údaje
Bleskový prúd (10/350 μs) 12,5 kA Čas odozvy <25 ns CO₂ stopa (GWP) od kolísky po bránu 1,3197 kg CO₂e / 1 Kus Diaľková signalizácia áno Integrovaná predradená poistka nie Konfigurácia siete ostatné Konfigurácia siete DC nie Konfigurácia siete iná nie Konfigurácia siete IT nie Konfigurácia siete TN áno Konfigurácia siete TN-C nie Konfigurácia siete TN-C-S áno Konfigurácia siete TN-S áno Konfigurácia siete TT áno LPZ 0→2 Max. nadprúdová ochrana na strane siete 125 Maximálne predistenie 125 A Maximálny nárazový prúd zvodu (8/20 μs) 50 kA Menovité napätie AC (50 / 60 Hz) 230 V Menovitý impulzný zvodový prúd (8/20 µs) [L-N] 30 kA Menovitý nárazový prúd zvodu (8/20 µs) 30 kA Menovitý rázový prúd zvodu (8/20 µs) [N-PE] 50 kA Najvyššie trvalé napätie (N-PE) 255 V Najvyššie trvalé napätie AC 280 V Ochranná úroveň [L-N] ≤1,3 Počet pólov 3 Prevádzková teplota max. 80 °C Prevádzková teplota min. -40 °C Prierez vodiča flexibilný (s jemným lankom) min. 25 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) max. 35 mm² Prierez vodiča pevný (jednodrôtový/viacdrôtový) min. 2,5 mm² Provedení pólů 3+N/PE Rázový prúd atmosférického výboja (10/350) [celkovo] 50 kA Rázový zvodový prúd (8/20) [celkový] 50 kA Rozmer 280V Signalizácie na prístroji optická SPD podľa IEC 61643-1 class I+II SPD podľa STN EN 61643-11 Typ 1+2 Spôsob montáže Montážna lišta 35 mm Stupeň krytia IP20 Vyfukujúci nie Vyhotovenie 3+NPE+FS - Všetky typy
